樹脂シート－超高分子量ポリエチレン（スタンダード/低摩擦）・ふっ素樹脂ー
- chemSHERPA対応品あり
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：在庫品1日目～3日目一部当日出荷可能
すべり特性が高くツルツルした手触り感のある樹脂シートです。ワーク搬送の高速化や摺動改善に活躍します。
- 低摩耗・低摩擦グレードの超高分子テープを追加しました。（26年3月時点）
- スタンダードグレード（ULTS）より動的摩擦係数が約3分の2でふっ素樹脂（PTFETS）よりも安価です。
- 規格表内の赤文字は26年3月に追加した商品です。
- ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
- 最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が30型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
外形図・規格表
外形図
■A寸固定 帯状タイプ
■A・B寸選択タイプ
帯状タイプ
剝離紙厚み 0.05ｍｍ（参考値） ■精度基準
●Tの寸法公差
±0.02
●A・Bの寸法公差
| 200mm以下 | 300 | 400・500 |
| ±1.0 | ±1.5 | ±2.0 |
製品仕様
| A寸固定タイプ | AB寸選択タイプ | [ M ]材質／グレード | 粘着材 | 色 |
| PTFETT | PTFETS | ふっ素樹脂／スタンダード | シリコン系 | 灰色系 |
| ULTT | ULTS | 超高分子量ポリエチレン／スタンダード | アクリル系 | 乳白色 |
| - | TULTS | 超高分子量ポリエチレン／低摩耗・低摩擦 | アクリル系 | アイボリー |
[ ! ]ULTSの剥離紙は灰色、TULTSの剥離紙は白色です。
■特性値
ふっ素樹脂・・・耐薬品性、耐熱性に優れます。
超高分子量ポリエチレン(スタンダード)・・・安価で摩耗に強く、簡易ライナーやシューター等幅広い用途で活躍します。
超高分子量ポリエチレン(低摩耗・低摩擦)・・・摩擦係数がスタンダードの約半分でふっ素樹脂よりも安価です。
[ ! ]JIS K 715
耐薬品性評価…◎−優 ○−良 △−可 ×−不可
数値は参考値であり、保証値ではございません。
ふっ素樹脂・・・耐薬品性、耐熱性に優れます。
超高分子量ポリエチレン(スタンダード)・・・安価で摩耗に強く、簡易ライナーやシューター等幅広い用途で活躍します。
超高分子量ポリエチレン(低摩耗・低摩擦)・・・摩擦係数がスタンダードの約半分でふっ素樹脂よりも安価です。
| 材質 | タイプ | 動的摩擦係数 (μ) | 粘着力 (N/25mm幅) | 引っ張り強さ (N/25mm幅) | 耐熱性 | 伸び | 耐薬品性 | ||||
| ℃ | % | 油 | 酸 | アルカリ | エーテル | ケトン | |||||
| ふっ素樹脂 | PTFETS | 0.08 | 12 | 184 | 180 | 350 | ◎ | ◎ | ◎ | ○ | ○ |
| 超高分子量ポリエチレン (スタンダード) | ULTS | 0.14 | 10 | 93 | 100 | 300 | ○ | ○ | ◎ | ○ | ○ |
| 超高分子量ポリエチレン (低摩耗・低摩擦) | TULTS | 0.10 | 10 | - | 100 | - | ○ | ○ | ◎ | ○ | ○ |
耐薬品性評価…◎−優 ○−良 △−可 ×−不可
数値は参考値であり、保証値ではございません。

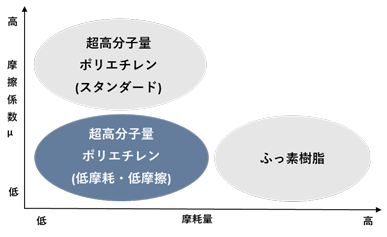

■摩擦摩耗特性
■撥水性
| <撥水試験条件> | |
| 試験装置 | 接触角計 |
| 前処理 | アルコール洗浄 |
| 表面粗度 | Ra3.2～6.3 |
| 試験液 | 蒸留水 |
| 読取時間 | 滴下後20秒 |
| 温度環境 | 24℃×24%RH |
■水はじきイメージ図
規格表
| 型式 | − | A | − | B |
| PTFETT0.23 ULTT0.12 PTFETS0.23 ULTS0.12 TULTS0.28 | − − − − − | 30 5 100 500 100 | − − | 100 100 100 |
■A寸固定 帯状タイプ
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]L寸は500mmです。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | A 選択 | ￥基準単価 | |||||||||
| Type | T | A3 | A5 | A10 | A20 | A30 | A40 | A50 | A80 | A100 | |
| PTFETT | 0.23 | 3・5・10・20・30 40・50・80・100 | |||||||||
| ULTT | 0.12 | ||||||||||
■A・B寸選択タイプ
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積にてお問い合わせください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | A 選択 | B 選択 | ￥基準単価 | |||||
| Type | T | B100 | B200 | B300 | B400 | B500 | ||
| PTFETS | 0.23 | 100 | 100 200 300 400 500 | - | - | - | - | |
| 200 | - | - | - | |||||
| 300 | - | - | ||||||
| 400 | - | |||||||
| 500 | ||||||||
| ULTS | 0.12 | 100 | - | - | - | - | ||
| 200 | - | - | - | |||||
| 300 | - | - | ||||||
| 400 | - | |||||||
| 500 | ||||||||
| TULTS | 0.28 | 50 | ||||||
| 100 | ||||||||
関連リンク
エンジニアリングプラスチックのご案内
エンジニアリングプラスチック特性I
規格外品サービスへのご案内
ミスミ FA 標準品から規格外部品のお見積もり・ご注文ができるサービスです。
標準型式を指定後、サイズ変更や追加工処理などの条件をご指示ください。
エンジニアリングプラスチック特性I
規格外品サービスへのご案内
ミスミ FA 標準品から規格外部品のお見積もり・ご注文ができるサービスです。
標準型式を指定後、サイズ変更や追加工処理などの条件をご指示ください。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
230円 ( 253円 ) | 3日目 |
290円 ( 319円 ) | 3日目 |
450円 ( 495円 ) | 3日目 |
700円 ( 770円 ) | 在庫品1日目当日出荷可能 |
960円 ( 1,056円 ) | 在庫品1日目当日出荷可能 |
1,210円 ( 1,331円 ) | 在庫品1日目当日出荷可能 |
1,450円 ( 1,595円 ) | 3日目 |
2,170円 ( 2,387円 ) | 在庫品1日目当日出荷可能 |
2,630円 ( 2,893円 ) | 在庫品1日目当日出荷可能 |
580円 ( 638円 ) | 3日目 |
890円 ( 979円 ) | 3日目 |
1,240円 ( 1,364円 ) | 3日目 |
1,560円 ( 1,716円 ) | 3日目 |
1,730円 ( 1,903円 ) | 3日目 |
630円 ( 693円 ) | 3日目 |
1,230円 ( 1,353円 ) | 3日目 |
1,830円 ( 2,013円 ) | 3日目 |
2,430円 ( 2,673円 ) | 3日目 |
3,040円 ( 3,344円 ) | 3日目 |
- ( - ) | 3日目 |
190円 ( 209円 ) | 3日目 |
220円 ( 242円 ) | 3日目 |
280円 ( 308円 ) | 3日目 |
330円 ( 363円 ) | 在庫品1日目当日出荷可能 |
410円 ( 451円 ) | 3日目 |
500円 ( 550円 ) | 在庫品1日目当日出荷可能 |
550円 ( 605円 ) | 3日目 |
760円 ( 836円 ) | 3日目 |
880円 ( 968円 ) | 3日目 |
詳細情報
基本情報
すべり特性が高くツルツルした手触り感のある樹脂シートです。ワーク搬送の高速化や摺動改善に活躍します。
ご注意
- 低摩耗・低摩擦グレードの超高分子テープを追加しました。（26年3月時点）
- スタンダードグレード（ULTS）より動的摩擦係数が約3分の2でふっ素樹脂（PTFETS）よりも安価です。
- 規格表内の赤文字は26年3月に追加した商品です。
- ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
- 最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
[ ! ]詳細価格はWOSにてご確認ください。
商品担当おすすめ
樹脂シート－超高分子量ポリエチレン（スタンダード/低摩擦）・ふっ素樹脂ーのレビュー
治具ベース板の滑りシート
4
4.02022/02/07
卓上で使用する治具の底板が作業台のゴムマットに吸い付いてしまうため、対策として使用しました。
我々の条件では使用時には程...もっと読む
2人が参考にしています。
樹脂成形品のシューター補助
5
5.02018/03/27
・ステンレス製のシューターに貼り付けた
・ステンレスのみに比べて樹脂製品の滑りが良くなり途中で引っ掛かることが無くなった...もっと読む
2人が参考にしています。
可動式テーブルの接触部分
5
5.02022/01/07
滑りは申し分なく、粘着もはがれる心配もないです。直角の所にも貼れます。
1人が参考にしています。
接触箇所に
5
5.02021/07/15
低摩擦と耐久性を兼ね備えた超高分子量ポリエチレンを選択しましたが、狙い通りの効果です。耐久性はまだ時間が短いので分かりま...もっと読む
0人が参考にしています。
自動機シュート部
5
5.02020/03/21
自動機シュート部の、ワーク滑り性向上のために使用しました。
フッ素樹脂の上に両面テープ付のため多少は高価にはなりますが、...もっと読む
0人が参考にしています。
