金属ワッシャ -皿ボルト用タイプ-

金属ワッシャ -皿ボルト用タイプ-
  • 数量スライド割引
  • 脱脂洗浄
  • 規格変更
  • 納期短縮

皿ボルト用のワッシャです。

  • 長納期大口割(ストークL)
  • 大口分納

PDFP.2-152

この商品に関連するユニット事例

型番

商品を一つに絞り込むとこちらに型番が表示されます

金属ワッシャ -皿ボルト用タイプ-:関連画像

標準タイプ 寸法フリー指定タイプ [ M ]材質 [ S ]表面処理
FWSRC S45C相当
WSRB FWSRB 四三酸化鉄皮膜
WSRM FWSRM 無電解ニッケルメッキ
FWSRA 2000系アルミ合金 アルマイト(白色)
WSRS FWSRS SUS304

規格表

型式 D V E Q T
WSRM14                 2.5
FWSRS
D17.5 V6.5 E3     T7.5
WBAB30     V8     Q18 T3

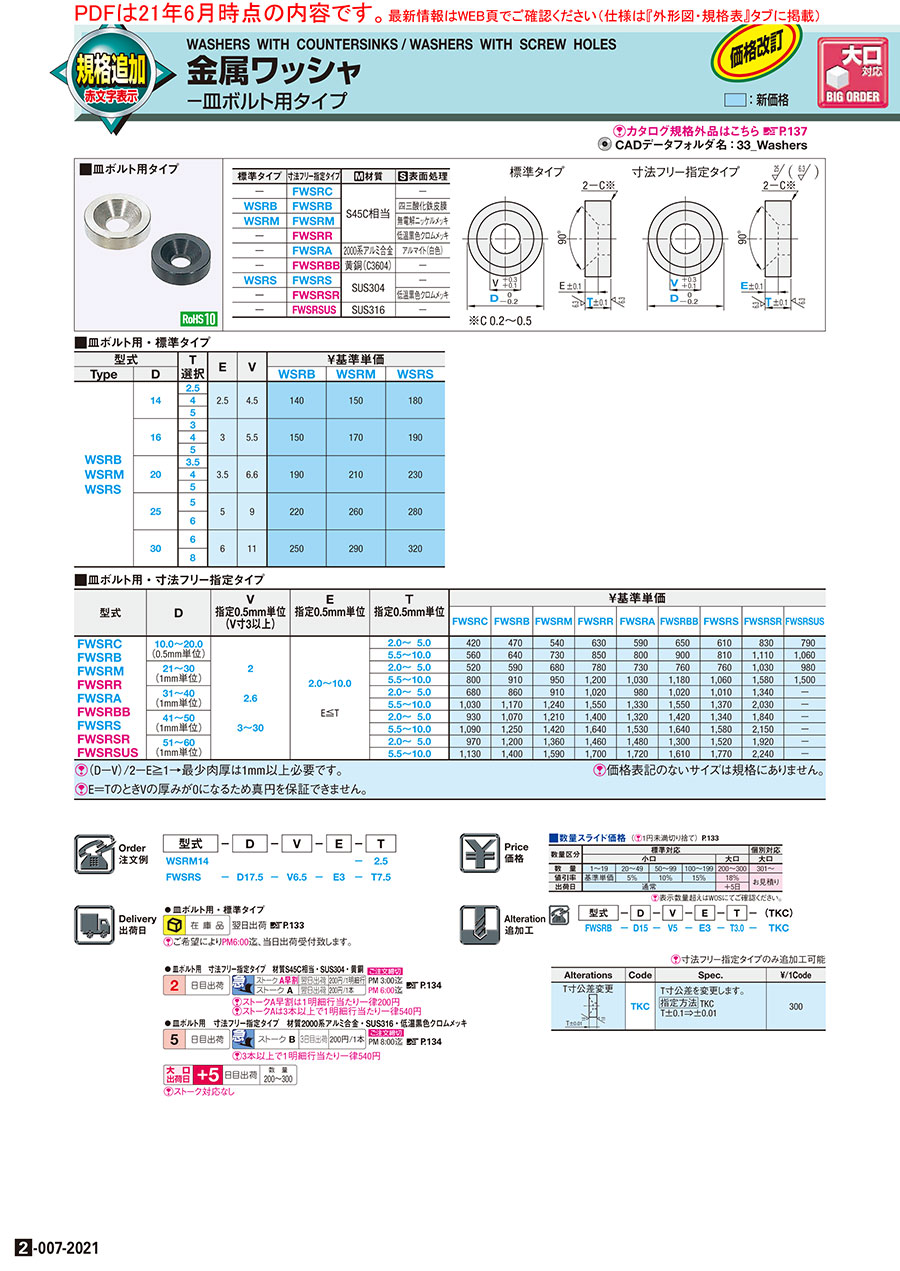

■皿ボルト用・標準タイプ
型式 T E V D 質量(g) ¥基準単価
Type D 選択 WSRB WSRM WSRS
WSRB
WSRM
WSRS
14 2.5 2.5 4.5 14 3 120 130 150
4 4
5 5
16 3 3 5.5 16 4 130 140 160
4 5
5 6
20 3.5 3.5 6.6 20 7 160 180 200
4 8
5 10
25 5 5 9 25 13 190 220 240
6 16
30 6 6 11 30 22 210 250 270
8 32
■皿ボルト用・寸法フリー指定タイプ
型式 D V
指定0.5mm単位
(V寸3以上)
E
指定0.5mm単位

指定0.5mm単位
¥基準単価
FWSRC FWSRB FWSRM FWSRA FWSRS
FWSRC
FWSRB
FWSRM
FWSRA
FWSRS
10.020.0
(0.5mm単位)
2.0

2.6

3
30
2.010.0

E≦T
2.0 5.0 420 470 540 590 610
5.510.0 560 640 730 800 810
2130
(1mm単位)
2.0 5.0 520 590 680 730 760
5.510.0 800 910 950 1,030 1,060
3140
(1mm単位)
2.0 5.0 680 860 910 980 1,010
5.510.0 1,030 1,170 1,240 1,330 1,370
4150
(1mm単位)
2.0 5.0 930 1,070 1,210 1,320 1,340
5.510.0 1,090 1,250 1,420 1,530 1,580
5160
(1mm単位)
2.0 5.0 970 1,200 1,360 1,480 1,520
5.510.0 1,130 1,400 1,590 1,720 1,770
[ ! ](D−V)/2−E≧1->最少肉厚は1mm以上必要です。
[ ! ]E=TのときVの厚みが0になるため真円を保証できません。

追加工

金属ワッシャ -皿ボルト用タイプ-:関連画像

3Dプレビュー生成型番

  • ※型番が未確定のためサンプル型番で表示しています。
    左部の「仕様・寸法の指定」から選定し、型番を確定頂くことで、指定寸法の3Dプレビューを表示することができます。
Loading...
型番
FWSRA-D[10-20/0.5]-V[2,​2.6]-E[2-10/0.5]-T[2-10/0.5]
FWSRA-D[10-20/0.5]-V[3-30/0.5]-E[2-10/0.5]-T[2-10/0.5]
FWSRA-D[21-60/1]-V[2,​2.6]-E[2-10/0.5]-T[2-10/0.5]
FWSRA-D[21-60/1]-V[3-30/0.5]-E[2-10/0.5]-T[2-10/0.5]
FWSRB-D[10-20/0.5]-V[2,​2.6]-E[2-10/0.5]-T[2-10/0.5]
FWSRB-D[10-20/0.5]-V[3-30/0.5]-E[2-10/0.5]-T[2-10/0.5]
FWSRB-D[21-60/1]-V[2,​2.6]-E[2-10/0.5]-T[2-10/0.5]
FWSRB-D[21-60/1]-V[3-30/0.5]-E[2-10/0.5]-T[2-10/0.5]
FWSRC-D[10-20/0.5]-V[2,​2.6]-E[2-10/0.5]-T[2-10/0.5]
FWSRC-D[10-20/0.5]-V[3-30/0.5]-E[2-10/0.5]-T[2-10/0.5]
FWSRC-D[21-60/1]-V[2,​2.6]-E[2-10/0.5]-T[2-10/0.5]
FWSRC-D[21-60/1]-V[3-30/0.5]-E[2-10/0.5]-T[2-10/0.5]
FWSRM-D[10-20/0.5]-V[2,​2.6]-E[2-10/0.5]-T[2-10/0.5]
FWSRM-D[10-20/0.5]-V[3-30/0.5]-E[2-10/0.5]-T[2-10/0.5]
FWSRM-D[21-60/1]-V[2,​2.6]-E[2-10/0.5]-T[2-10/0.5]
FWSRM-D[21-60/1]-V[3-30/0.5]-E[2-10/0.5]-T[2-10/0.5]
FWSRS-D[10-20/0.5]-V[2,​2.6]-E[2-10/0.5]-T[2-10/0.5]
FWSRS-D[10-20/0.5]-V[3-30/0.5]-E[2-10/0.5]-T[2-10/0.5]
FWSRS-D[21-60/1]-V[2,​2.6]-E[2-10/0.5]-T[2-10/0.5]
FWSRS-D[21-60/1]-V[3-30/0.5]-E[2-10/0.5]-T[2-10/0.5]
WSRB14-2.5
WSRB14-4
WSRB14-5
WSRB16-3
WSRB16-4
WSRB16-5
WSRB20-3.5
WSRB20-4
WSRB20-5
WSRB25-5
WSRB25-6
WSRB25-[5,​5.5,​6]
WSRB30-6
WSRB30-8
WSRB30-[6,​8]
WSRB40-10
WSRB50-10
WSRM14-2.5
WSRM14-4
WSRM14-5
WSRM16-3
WSRM16-4
WSRM16-5
WSRM20-3.5
WSRM20-4
WSRM20-5
WSRM25-5
WSRM25-6
WSRM25-[5,​5.5,​6]
WSRM30-6
WSRM30-8
WSRM30-[6,​7,​8]
WSRM40-10
WSRM50-10
WSRS14-2.5
WSRS14-4
WSRS14-5
WSRS16-3
WSRS16-4
WSRS16-5
型番通常単価スライド値引通常
出荷日
RoHS外径 D
(mm)
内径
(mm)
厚さ・長さ
(mm)
材質 表面処理 寸法指定方法 皿穴深さ E
(φ)
皿穴深さ E
(mm)

-

5日目 対応10 ~ 202 ~ 2.62 ~ 10[アルミ] 2000系アルミ合金アルマイト(白)寸法フリー指定タイプ-2 ~ 10

-

5日目 対応10 ~ 203 ~ 302 ~ 10[アルミ] 2000系アルミ合金アルマイト(白)寸法フリー指定タイプ-2 ~ 10

-

5日目 対応21 ~ 602 ~ 2.62 ~ 10[アルミ] 2000系アルミ合金アルマイト(白)寸法フリー指定タイプ-2 ~ 10

-

5日目 対応21 ~ 603 ~ 302 ~ 10[アルミ] 2000系アルミ合金アルマイト(白)寸法フリー指定タイプ-2 ~ 10

-

2日目 対応10 ~ 202 ~ 2.62 ~ 10[鉄] S45C相当四三酸化鉄皮膜寸法フリー指定タイプ-2 ~ 10

-

2日目 対応10 ~ 203 ~ 302 ~ 10[鉄] S45C相当四三酸化鉄皮膜寸法フリー指定タイプ-2 ~ 10

-

2日目 対応21 ~ 602 ~ 2.62 ~ 10[鉄] S45C相当四三酸化鉄皮膜寸法フリー指定タイプ-2 ~ 10

-

2日目 対応21 ~ 603 ~ 302 ~ 10[鉄] S45C相当四三酸化鉄皮膜寸法フリー指定タイプ-2 ~ 10

-

2日目 対応10 ~ 202 ~ 2.62 ~ 10[鉄] S45C相当なし寸法フリー指定タイプ-2 ~ 10

-

2日目 対応10 ~ 203 ~ 302 ~ 10[鉄] S45C相当なし寸法フリー指定タイプ-2 ~ 10

-

2日目 対応21 ~ 602 ~ 2.62 ~ 10[鉄] S45C相当なし寸法フリー指定タイプ-2 ~ 10

-

2日目 対応21 ~ 603 ~ 302 ~ 10[鉄] S45C相当なし寸法フリー指定タイプ-2 ~ 10

-

2日目 対応10 ~ 202 ~ 2.62 ~ 10[鉄] S45C相当無電解ニッケルメッキ寸法フリー指定タイプ-2 ~ 10

-

2日目 対応10 ~ 203 ~ 302 ~ 10[鉄] S45C相当無電解ニッケルメッキ寸法フリー指定タイプ-2 ~ 10

-

2日目 対応21 ~ 602 ~ 2.62 ~ 10[鉄] S45C相当無電解ニッケルメッキ寸法フリー指定タイプ-2 ~ 10

-

2日目 対応21 ~ 603 ~ 302 ~ 10[鉄] S45C相当無電解ニッケルメッキ寸法フリー指定タイプ-2 ~ 10

-

2日目 対応10 ~ 202 ~ 2.62 ~ 10[ステンレス] SUS304なし寸法フリー指定タイプ-2 ~ 10

-

2日目 対応10 ~ 203 ~ 302 ~ 10[ステンレス] SUS304なし寸法フリー指定タイプ-2 ~ 10

-

2日目 対応21 ~ 602 ~ 2.62 ~ 10[ステンレス] SUS304なし寸法フリー指定タイプ-2 ~ 10

-

2日目 対応21 ~ 603 ~ 302 ~ 10[ステンレス] SUS304なし寸法フリー指定タイプ-2 ~ 10

120円

あり 在庫品1日目(当日可能) 対応144.52.5[鉄] S45C相当四三酸化鉄皮膜寸法選択タイプ2.5-

120円

あり 在庫品1日目(当日可能) 対応144.54[鉄] S45C相当四三酸化鉄皮膜寸法選択タイプ2.5-

120円

あり 在庫品1日目(当日可能) 対応144.55[鉄] S45C相当四三酸化鉄皮膜寸法選択タイプ2.5-

130円

あり 在庫品1日目(当日可能) 対応165.53[鉄] S45C相当四三酸化鉄皮膜寸法選択タイプ3-

130円

あり 在庫品1日目(当日可能) 対応165.54[鉄] S45C相当四三酸化鉄皮膜寸法選択タイプ3-

130円

あり 在庫品1日目(当日可能) 対応165.55[鉄] S45C相当四三酸化鉄皮膜寸法選択タイプ3-

160円

あり 在庫品1日目(当日可能) 対応206.63.5[鉄] S45C相当四三酸化鉄皮膜寸法選択タイプ3.5-

160円

あり 在庫品1日目(当日可能) 対応206.64[鉄] S45C相当四三酸化鉄皮膜寸法選択タイプ3.5-

160円

あり 在庫品1日目(当日可能) 対応206.65[鉄] S45C相当四三酸化鉄皮膜寸法選択タイプ3.5-

190円

あり 在庫品1日目(当日可能) 対応2595[鉄] S45C相当四三酸化鉄皮膜寸法選択タイプ5-

190円

あり 在庫品1日目(当日可能) 対応2596[鉄] S45C相当四三酸化鉄皮膜寸法選択タイプ5-

-

3日目 対応2595 ~ 6[鉄] S45C相当四三酸化鉄皮膜寸法選択タイプ5-

210円

あり 在庫品1日目(当日可能) 対応30116[鉄] S45C相当四三酸化鉄皮膜寸法選択タイプ6-

210円

あり 在庫品1日目(当日可能) 対応30118[鉄] S45C相当四三酸化鉄皮膜寸法選択タイプ6-

-

3日目 対応30116 ~ 8[鉄] S45C相当四三酸化鉄皮膜寸法選択タイプ6-

-

3日目 対応401110[鉄] S45C相当四三酸化鉄皮膜寸法選択タイプ6-

-

3日目 対応501110[鉄] S45C相当四三酸化鉄皮膜寸法選択タイプ6-

130円

あり 在庫品1日目(当日可能) 対応144.52.5[鉄] S45C相当無電解ニッケルメッキ寸法選択タイプ2.5-

130円

あり 在庫品1日目(当日可能) 対応144.54[鉄] S45C相当無電解ニッケルメッキ寸法選択タイプ2.5-

130円

あり 在庫品1日目(当日可能) 対応144.55[鉄] S45C相当無電解ニッケルメッキ寸法選択タイプ2.5-

140円

あり 在庫品1日目(当日可能) 対応165.53[鉄] S45C相当無電解ニッケルメッキ寸法選択タイプ3-

140円

あり 在庫品1日目(当日可能) 対応165.54[鉄] S45C相当無電解ニッケルメッキ寸法選択タイプ3-

140円

あり 在庫品1日目(当日可能) 対応165.55[鉄] S45C相当無電解ニッケルメッキ寸法選択タイプ3-

180円

あり 在庫品1日目(当日可能) 対応206.63.5[鉄] S45C相当無電解ニッケルメッキ寸法選択タイプ3.5-

180円

あり 在庫品1日目(当日可能) 対応206.64[鉄] S45C相当無電解ニッケルメッキ寸法選択タイプ3.5-

180円

あり 在庫品1日目(当日可能) 対応206.65[鉄] S45C相当無電解ニッケルメッキ寸法選択タイプ3.5-

220円

あり 在庫品1日目(当日可能) 対応2595[鉄] S45C相当無電解ニッケルメッキ寸法選択タイプ5-

220円

あり 在庫品1日目(当日可能) 対応2596[鉄] S45C相当無電解ニッケルメッキ寸法選択タイプ5-

-

3日目 対応2595 ~ 6[鉄] S45C相当無電解ニッケルメッキ寸法選択タイプ5-

250円

あり 在庫品1日目(当日可能) 対応30116[鉄] S45C相当無電解ニッケルメッキ寸法選択タイプ6-

250円

あり 在庫品1日目(当日可能) 対応30118[鉄] S45C相当無電解ニッケルメッキ寸法選択タイプ6-

-

3日目 対応30116 ~ 8[鉄] S45C相当無電解ニッケルメッキ寸法選択タイプ6-

-

3日目 対応401110[鉄] S45C相当無電解ニッケルメッキ寸法選択タイプ6-

-

3日目 対応501110[鉄] S45C相当無電解ニッケルメッキ寸法選択タイプ6-

150円

あり 在庫品1日目(当日可能) 対応144.52.5[ステンレス] SUS304なし寸法選択タイプ2.5-

150円

あり 在庫品1日目(当日可能) 対応144.54[ステンレス] SUS304なし寸法選択タイプ2.5-

150円

あり 在庫品1日目(当日可能) 対応144.55[ステンレス] SUS304なし寸法選択タイプ2.5-

160円

あり 在庫品1日目(当日可能) 対応165.53[ステンレス] SUS304なし寸法選択タイプ3-

160円

あり 在庫品1日目(当日可能) 対応165.54[ステンレス] SUS304なし寸法選択タイプ3-

160円

あり 在庫品1日目(当日可能) 対応165.55[ステンレス] SUS304なし寸法選択タイプ3-

Loading...

価格表

数量スライド価格 1円未満切り捨て) P.127
数量区分 標準対応 個別対応
小口 大口 大口
数 量 1〜19 20〜49 50〜99 100〜199 200〜300 301~
値引率 基準単価 5% 10% 15% 18% お見積り
出荷日 通常 +5日
表示数量超えはWOSにてご確認ください。

納期

金属ワッシャ -皿ボルト用タイプ-:関連画像


出荷日については、コチラをご覧ください。



基本情報

形状 ストレート 内径タイプ 皿ボルト 外径公差 0~-0.2
内径公差 +0.3~+0.1 厚み・長さ公差 ±0.1 販売形態 単品販売
硬度(HRC) 焼入なし 精度 並級

金属ワッシャ -皿ボルト用タイプ-のレビュー

評価 2.0 平均 2.0 (1件のレビュー) レビューを書く
  • シャフトに取り付けてブッシュの抜け防止として2016/03/04
    評価 2.02.03人の方が、「このレビューが参考になった」と投票しています。
    皿ボルト用でもシャフト側にざぐりが必要な形状で取り付けられなかった。

    このレビューは参考になりましたか?  参考になった ご意見ありがとうございました。

このカテゴリにはこんな商品もあります!

よく一緒に購入されている商品

この商品を見た人は、こんな商品も見ています

この商品に関連するミスミ ユニット事例

技術サポート窓口

メカニカル部品技術窓口
Tel:0120-343-603 / Fax:03-5805-7292
受付時間:8:00~20:00(日曜日・年末年始は除く)
