治具用位置決めピン 精級フリー指定ツバなし 止めねじタイプ

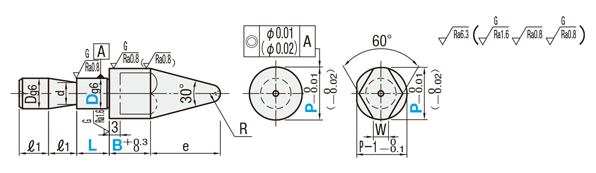

e=P/2÷tan15°+R−(R÷sin15°)
ディコート処理品・TiCN処理品はセンター穴がつきません。
Type材質硬度
ダイヤ
FLNTAFLNTDSCM435焼入硬度35〜40HRC
FTLNTAFTLNTDSCM415浸炭焼入硬度55HRC〜
FSLNTAFSLNTDSUS304
FCLNTAFCLNTDSUS440C相当焼入硬度50〜55HRC

Type材質硬度表面処理
R−FNTASCM435 35~40HRC
(表面750HV~)
硬質クロムメッキ
R−FNTDダイヤ
D−FNTASKD11相当 55HRC~
(表面3000HV)
ディコート®処理
D−FNTDダイヤ

規格表

型式PBL
FTLNNA12
FLNTA10

P14.2
P12.1

B15.1
B10.5

L10
L8
型式DP指定
0.1mm単位
B指定
0.1mm単位
L指定
1mm単位
1dR適用
止めねじ
W¥基準単価
TypeFLNTAFLNTDFTLNTAFTLNTDFSLNTAFSLNTDFCLNTAFCLNTDR-FNTAR-FNTDD-FNTAD-FNTD
焼入
(丸)
FLNTA

(ダイヤ)
FLNTD
浸炭
(丸)
FTLNTA

(ダイヤ)
FTLNTD
SUS304
(丸)
FSLNTA

(ダイヤ)
FSLNTD
SUS440C
(丸)
FCLNTA

(ダイヤ)
FCLNTD
硬質クロム
(丸)
R-FNTA

(ダイヤ)
R-FNTD
ディコート
(丸)
D-FNTA

(ダイヤ)
D-FNTD
 6 8.0~12.02.0~30.0 5~10 8 43M531,2001,7901,5502,1501,7602,0201,9302,2201,4702,1504,5505,910
 810.0~16.02.0~35.0 5~10 8 54M53.51,2901,8301,6102,3001,8302,1002,0102,3101,7902,3804,9306,400
1012.0~20.03.0~35.0 8~15 8 74M641,6202,1301,9302,4402,1802,5102,4002,7602,1202,6305,2606,850
1214.0~25.03.0~35.010~1810 96M661,8302,3302,1302,6402,4102,7702,6503,0502,3202,8805,6707,360
1618.0~32.05.0~35.010~2010138M882,0502,4502,3502,7402,6503,0502,9203,360
2022.0~35.05.0~35.010~2010178M892,7203,2403,1103,6303,5104,0403,8704,450
B≦P×4 ダイヤ形状B寸5.0から適用

追加工

3Dプレビュー生成型番

  • ※型番が未確定のためサンプル型番で表示しています。
    左部の「仕様・寸法の指定」から選定し、型番を確定頂くことで、指定寸法の3Dプレビューを表示することができます。
Loading...
型番
D-FNTA6-P[8-12/0.1]-B[2-30/0.1]-L[5-10/1]
D-FNTA8-P[10-16/0.1]-B[2-35/0.1]-L[5-10/1]
D-FNTA10-P[12-20/0.1]-B[3-35/0.1]-L[8-15/1]
D-FNTA12-P[14-25/0.1]-B[3-35/0.1]-L[10-18/1]
D-FNTD6-P[8-12/0.1]-B[5-30/0.1]-L[5-10/1]
D-FNTD8-P[10-16/0.1]-B[5-35/0.1]-L[5-10/1]
D-FNTD10-P[12-20/0.1]-B[5-35/0.1]-L[8-15/1]
D-FNTD12-P[14-25/0.1]-B[5-35/0.1]-L[10-18/1]
FCLNTA6-P[8-12/0.1]-B[2-30/0.1]-L[5-10/1]
FCLNTA8-P[10-16/0.1]-B[2-35/0.1]-L[5-10/1]
FCLNTA10-P[12-20/0.1]-B[3-35/0.1]-L[8-15/1]
FCLNTA12-P[14-25/0.1]-B[3-35/0.1]-L[10-18/1]
FCLNTA16-P[18-32/0.1]-B[5-35/0.1]-L[10-20/1]
FCLNTA20-P[22-35/0.1]-B[5-35/0.1]-L[10-20/1]
FCLNTD6-P[8-12/0.1]-B[5-24/0.1]-L[5-10/1]
FCLNTD8-P[10-16/0.1]-B[5-35/0.1]-L[5-10/1]
FCLNTD10-P[12-20/0.1]-B[5-35/0.1]-L[8-15/1]
FCLNTD12-P[14-25/0.1]-B[5-35/0.1]-L[10-18/1]
FCLNTD16-P[18-32/0.1]-B[5-35/0.1]-L[10-20/1]
FCLNTD20-P[22-35/0.1]-B[5-35/0.1]-L[10-20/1]
FLNTA6-P[8-12/0.1]-B[2-30/0.1]-L[5-10/1]
FLNTA8-P[10-16/0.1]-B[2-35/0.1]-L[5-10/1]
FLNTA10-P[12-20/0.1]-B[3-35/0.1]-L[8-15/1]
FLNTA12-P[14-25/0.1]-B[3-35/0.1]-L[10-18/1]
FLNTA16-P[18-32/0.1]-B[5-35/0.1]-L[10-20/1]
FLNTA20-P[22-35/0.1]-B[5-35/0.1]-L[10-20/1]
FLNTD6-P[8-12/0.1]-B[5-30/0.1]-L[5-10/1]
FLNTD8-P[10-16/0.1]-B[5-35/0.1]-L[5-10/1]
FLNTD10-P[12-20/0.1]-B[5-35/0.1]-L[8-15/1]
FLNTD12-P[14-25/0.1]-B[5-35/0.1]-L[10-18/1]
FLNTD16-P[18-32/0.1]-B[5-35/0.1]-L[10-20/1]
FLNTD20-P[22-35/0.1]-B[5-35/0.1]-L[10-20/1]
FSLNTA6-P[8-12/0.1]-B[2-24/0.1]-L[5-10/1]
FSLNTA8-P[10-16/0.1]-B[2-26/0.1]-L[5-10/1]
FSLNTA10-P[12-20/0.1]-B[3-35/0.1]-L[8-15/1]
FSLNTA12-P[14-25/0.1]-B[3-35/0.1]-L[10-18/1]
FSLNTA16-P[18-32/0.1]-B[5-35/0.1]-L[10-20/1]
FSLNTA20-P[22-35/0.1]-B[5-35/0.1]-L[10-20/1]
FSLNTD6-P[8-12/0.1]-B[5-24/0.1]-L[5-10/1]
FSLNTD8-P[10-16/0.1]-B[5-26/0.1]-L[5-10/1]
FSLNTD10-P[12-20/0.1]-B[5-35/0.1]-L[8-15/1]
FSLNTD12-P[14-25/0.1]-B[5-35/0.1]-L[10-18/1]
FSLNTD16-P[18-32/0.1]-B[5-35/0.1]-L[10-20/1]
FSLNTD20-P[22-35/0.1]-B[5-35/0.1]-L[10-20/1]
FTLNTA6-P[8-12/0.1]-B[2-30/0.1]-L[5-10/1]
FTLNTA8-P[10-16/0.1]-B[2-35/0.1]-L[5-10/1]
FTLNTA10-P[12-20/0.1]-B[3-35/0.1]-L[8-15/1]
FTLNTA12-P[14-25/0.1]-B[3-35/0.1]-L[10-18/1]
FTLNTA16-P[18-32/0.1]-B[5-35/0.1]-L[10-20/1]
FTLNTA20-P[22-35/0.1]-B[5-35/0.1]-L[10-20/1]
FTLNTD6-P[8-12/0.1]-B[5-30/0.1]-L[5-10/1]
FTLNTD8-P[10-16/0.1]-B[5-35/0.1]-L[5-10/1]
FTLNTD10-P[12-20/0.1]-B[5-35/0.1]-L[8-15/1]
FTLNTD12-P[14-25/0.1]-B[5-35/0.1]-L[10-18/1]
FTLNTD16-P[18-32/0.1]-B[5-35/0.1]-L[10-20/1]
FTLNTD20-P[22-35/0.1]-B[5-35/0.1]-L[10-20/1]
R-FNTA6-P[8-12/0.1]-B[2-30/0.1]-L[5-10/1]
R-FNTA8-P[10-16/0.1]-B[2-35/0.1]-L[5-10/1]
R-FNTA10-P[12-20/0.1]-B[3-35/0.1]-L[8-15/1]
R-FNTA12-P[14-25/0.1]-B[3-35/0.1]-L[10-18/1]
型番通常単価最小発注数量スライド値引通常
出荷日
RoHS導入側先端形状 材質 取付側外径 D
(φ)
熱処理 同軸度 導入側公差 導入側外径 P
(φ)
取付部長さ L
(mm)
位置決め部長さ B
(mm)
表面処理 材質証明書

-

1個 5日目 対応[スチール] SKD11相当6ズブ焼入精級 φ0.02(ディコート®処理・TiCN処理)精級 0/-0.02(ディコート®処理・TiCN処理)8 ~ 125 ~ 102 ~ 30ディコ−ト®処理対象

-

1個 5日目 対応[スチール] SKD11相当8ズブ焼入精級 φ0.02(ディコート®処理・TiCN処理)精級 0/-0.02(ディコート®処理・TiCN処理)10 ~ 165 ~ 102 ~ 35ディコ−ト®処理対象

-

1個 5日目 対応[スチール] SKD11相当10ズブ焼入精級 φ0.02(ディコート®処理・TiCN処理)精級 0/-0.02(ディコート®処理・TiCN処理)12 ~ 208 ~ 153 ~ 35ディコ−ト®処理対象

-

1個 5日目 対応[スチール] SKD11相当12ズブ焼入精級 φ0.02(ディコート®処理・TiCN処理)精級 0/-0.02(ディコート®処理・TiCN処理)14 ~ 2510 ~ 183 ~ 35ディコ−ト®処理対象

-

1個 5日目 対応ダイヤ[スチール] SKD11相当6ズブ焼入精級 φ0.02(ディコート®処理・TiCN処理)精級 0/-0.02(ディコート®処理・TiCN処理)8 ~ 125 ~ 105 ~ 30ディコ−ト®処理対象

-

1個 5日目 対応ダイヤ[スチール] SKD11相当8ズブ焼入精級 φ0.02(ディコート®処理・TiCN処理)精級 0/-0.02(ディコート®処理・TiCN処理)10 ~ 165 ~ 105 ~ 35ディコ−ト®処理対象

-

1個 5日目 対応ダイヤ[スチール] SKD11相当10ズブ焼入精級 φ0.02(ディコート®処理・TiCN処理)精級 0/-0.02(ディコート®処理・TiCN処理)12 ~ 208 ~ 155 ~ 35ディコ−ト®処理対象

-

1個 5日目 対応ダイヤ[スチール] SKD11相当12ズブ焼入精級 φ0.02(ディコート®処理・TiCN処理)精級 0/-0.02(ディコート®処理・TiCN処理)14 ~ 2510 ~ 185 ~ 35ディコ−ト®処理対象

-

1個 3日目 対応[ステンレス] SUS440C相当6ズブ焼入精級 φ0.01精級 0/-0.018 ~ 125 ~ 102 ~ 30なし対象

-

1個 3日目 対応[ステンレス] SUS440C相当8ズブ焼入精級 φ0.01精級 0/-0.0110 ~ 165 ~ 102 ~ 35なし対象

-

1個 3日目 対応[ステンレス] SUS440C相当10ズブ焼入精級 φ0.01精級 0/-0.0112 ~ 208 ~ 153 ~ 35なし対象

-

1個 3日目 対応[ステンレス] SUS440C相当12ズブ焼入精級 φ0.01精級 0/-0.0114 ~ 2510 ~ 183 ~ 35なし対象

-

1個 3日目 対応[ステンレス] SUS440C相当16ズブ焼入精級 φ0.01精級 0/-0.0118 ~ 3210 ~ 205 ~ 35なし対象

-

1個 3日目 対応[ステンレス] SUS440C相当20ズブ焼入精級 φ0.01精級 0/-0.0122 ~ 3510 ~ 205 ~ 35なし対象

-

1個 3日目 対応ダイヤ[ステンレス] SUS440C相当6ズブ焼入精級 φ0.01精級 0/-0.018 ~ 125 ~ 105 ~ 24なし対象

-

1個 3日目 対応ダイヤ[ステンレス] SUS440C相当8ズブ焼入精級 φ0.01精級 0/-0.0110 ~ 165 ~ 105 ~ 35なし対象

-

1個 3日目 対応ダイヤ[ステンレス] SUS440C相当10ズブ焼入精級 φ0.01精級 0/-0.0112 ~ 208 ~ 155 ~ 35なし対象

-

1個 3日目 対応ダイヤ[ステンレス] SUS440C相当12ズブ焼入精級 φ0.01精級 0/-0.0114 ~ 2510 ~ 185 ~ 35なし対象

-

1個 3日目 対応ダイヤ[ステンレス] SUS440C相当16ズブ焼入精級 φ0.01精級 0/-0.0118 ~ 3210 ~ 205 ~ 35なし対象

-

1個 3日目 対応ダイヤ[ステンレス] SUS440C相当20ズブ焼入精級 φ0.01精級 0/-0.0122 ~ 3510 ~ 205 ~ 35なし対象

-

1個 3日目 対応[スチール] SCM4356ズブ焼入精級 φ0.01精級 0/-0.018 ~ 125 ~ 102 ~ 30なし対象

-

1個 3日目 対応[スチール] SCM4358ズブ焼入精級 φ0.01精級 0/-0.0110 ~ 165 ~ 102 ~ 35なし対象

-

1個 3日目 対応[スチール] SCM43510ズブ焼入精級 φ0.01精級 0/-0.0112 ~ 208 ~ 153 ~ 35なし対象

-

1個 3日目 対応[スチール] SCM43512ズブ焼入精級 φ0.01精級 0/-0.0114 ~ 2510 ~ 183 ~ 35なし対象

-

1個 3日目 対応[スチール] SCM43516ズブ焼入精級 φ0.01精級 0/-0.0118 ~ 3210 ~ 205 ~ 35なし対象

-

1個 3日目 対応[スチール] SCM43520ズブ焼入精級 φ0.01精級 0/-0.0122 ~ 3510 ~ 205 ~ 35なし対象

-

1個 3日目 対応ダイヤ[スチール] SCM4356ズブ焼入精級 φ0.01精級 0/-0.018 ~ 125 ~ 105 ~ 30なし対象

-

1個 3日目 対応ダイヤ[スチール] SCM4358ズブ焼入精級 φ0.01精級 0/-0.0110 ~ 165 ~ 105 ~ 35なし対象

-

1個 3日目 対応ダイヤ[スチール] SCM43510ズブ焼入精級 φ0.01精級 0/-0.0112 ~ 208 ~ 155 ~ 35なし対象

-

1個 3日目 対応ダイヤ[スチール] SCM43512ズブ焼入精級 φ0.01精級 0/-0.0114 ~ 2510 ~ 185 ~ 35なし対象

-

1個 3日目 対応ダイヤ[スチール] SCM43516ズブ焼入精級 φ0.01精級 0/-0.0118 ~ 3210 ~ 205 ~ 35なし対象

-

1個 3日目 対応ダイヤ[スチール] SCM43520ズブ焼入精級 φ0.01精級 0/-0.0122 ~ 3510 ~ 205 ~ 35なし対象

-

1個 3日目 対応[ステンレス] SUS3046なし精級 φ0.01精級 0/-0.018 ~ 125 ~ 102 ~ 24なし対象

-

1個 3日目 対応[ステンレス] SUS3048なし精級 φ0.01精級 0/-0.0110 ~ 165 ~ 102 ~ 26なし対象

-

1個 3日目 対応[ステンレス] SUS30410なし精級 φ0.01精級 0/-0.0112 ~ 208 ~ 153 ~ 35なし対象

-

1個 3日目 対応[ステンレス] SUS30412なし精級 φ0.01精級 0/-0.0114 ~ 2510 ~ 183 ~ 35なし対象

-

1個 3日目 対応[ステンレス] SUS30416なし精級 φ0.01精級 0/-0.0118 ~ 3210 ~ 205 ~ 35なし対象

-

1個 3日目 対応[ステンレス] SUS30420なし精級 φ0.01精級 0/-0.0122 ~ 3510 ~ 205 ~ 35なし対象

-

1個 3日目 対応ダイヤ[ステンレス] SUS3046なし精級 φ0.01精級 0/-0.018 ~ 125 ~ 105 ~ 24なし対象

-

1個 3日目 対応ダイヤ[ステンレス] SUS3048なし精級 φ0.01精級 0/-0.0110 ~ 165 ~ 105 ~ 26なし対象

-

1個 3日目 対応ダイヤ[ステンレス] SUS30410なし精級 φ0.01精級 0/-0.0112 ~ 208 ~ 155 ~ 35なし対象

-

1個 3日目 対応ダイヤ[ステンレス] SUS30412なし精級 φ0.01精級 0/-0.0114 ~ 2510 ~ 185 ~ 35なし対象

-

1個 3日目 対応ダイヤ[ステンレス] SUS30416なし精級 φ0.01精級 0/-0.0118 ~ 3210 ~ 205 ~ 35なし対象

-

1個 3日目 対応ダイヤ[ステンレス] SUS30420なし精級 φ0.01精級 0/-0.0122 ~ 3510 ~ 205 ~ 35なし対象

-

1個 5日目 対応[スチール] SCM4156浸炭焼入精級 φ0.01精級 0/-0.018 ~ 125 ~ 102 ~ 30なし対象

-

1個 5日目 対応[スチール] SCM4158浸炭焼入精級 φ0.01精級 0/-0.0110 ~ 165 ~ 102 ~ 35なし対象

-

1個 5日目 対応[スチール] SCM41510浸炭焼入精級 φ0.01精級 0/-0.0112 ~ 208 ~ 153 ~ 35なし対象

-

1個 5日目 対応[スチール] SCM41512浸炭焼入精級 φ0.01精級 0/-0.0114 ~ 2510 ~ 183 ~ 35なし対象

-

1個 5日目 対応[スチール] SCM41516浸炭焼入精級 φ0.01精級 0/-0.0118 ~ 3210 ~ 205 ~ 35なし対象

-

1個 5日目 対応[スチール] SCM41520浸炭焼入精級 φ0.01精級 0/-0.0122 ~ 3510 ~ 205 ~ 35なし対象

-

1個 5日目 対応ダイヤ[スチール] SCM4156浸炭焼入精級 φ0.01精級 0/-0.018 ~ 125 ~ 105 ~ 30なし対象

-

1個 5日目 対応ダイヤ[スチール] SCM4158浸炭焼入精級 φ0.01精級 0/-0.0110 ~ 165 ~ 105 ~ 35なし対象

-

1個 5日目 対応ダイヤ[スチール] SCM41510浸炭焼入精級 φ0.01精級 0/-0.0112 ~ 208 ~ 155 ~ 35なし対象

-

1個 5日目 対応ダイヤ[スチール] SCM41512浸炭焼入精級 φ0.01精級 0/-0.0114 ~ 2510 ~ 185 ~ 35なし対象

-

1個 5日目 対応ダイヤ[スチール] SCM41516浸炭焼入精級 φ0.01精級 0/-0.0118 ~ 3210 ~ 205 ~ 35なし対象

-

1個 5日目 対応ダイヤ[スチール] SCM41520浸炭焼入精級 φ0.01精級 0/-0.0122 ~ 3510 ~ 205 ~ 35なし対象

-

1個 5日目 対応[スチール] SCM4356ズブ焼入精級 φ0.01精級 0/-0.018 ~ 125 ~ 102 ~ 30硬質クロムメッキ対象

-

1個 5日目 対応[スチール] SCM4358ズブ焼入精級 φ0.01精級 0/-0.0110 ~ 165 ~ 102 ~ 35硬質クロムメッキ対象

-

1個 5日目 対応[スチール] SCM43510ズブ焼入精級 φ0.01精級 0/-0.0112 ~ 208 ~ 153 ~ 35硬質クロムメッキ対象

-

1個 5日目 対応[スチール] SCM43512ズブ焼入精級 φ0.01精級 0/-0.0114 ~ 2510 ~ 183 ~ 35硬質クロムメッキ対象

Loading...

価格表

数量スライド価格 1円未満切り捨て) P.127
◦焼入品・SUS304
数量区分数量区分個別対応
小口大口大口
数 量1~1920~3435~4950~99100~200201~
値引率基準単価5%10%18%18%お見積り
出荷日通常+5日
表示数量超えはWOSにてご確認ください。
◦浸炭焼入品・硬質クロム品
数量区分数量区分個別対応
小口大口大口
数 量1~1920~3435~4950~99100~200201~
値引率基準単価5%10%18%18%お見積り
出荷日通常+7日
表示数量超えはWOSにてご確認ください。
◦ディコート処理品
数量区分数量区分個別対応
小口大口大口
数 量1~1920~3435~4950~99100~200201~
値引率基準単価5%10%18%25%お見積り
出荷日通常+2日
表示数量超えはWOSにてご確認ください。
標準対応大口以上はストーク対応なし

納期


出荷日については、コチラをご覧ください。


基本情報

基本形状 治具ピン ツバ無 導入側先端タイプ 先端R(B形状) 取付側形状 全周溝(止めねじ)
