【クリーン洗浄品】治具用位置決めピン 精級フリー指定ツバなし 止めねじタイプ
未確定：候補が52型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

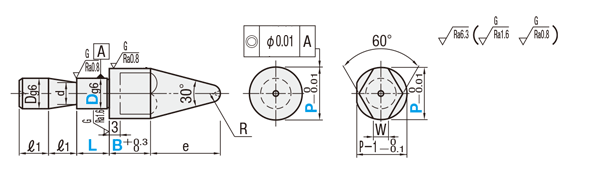

外形図・規格表
(丸) (ダイヤ)
| D | 6 | 8・10 | 12・16 | 20 |
| g6 | －0.004 －0.012 | －0.005 －0.014 | －0.006 －0.017 | －0.007 －0.020 |
[ ! ]e=P/2÷tan15°+R-(R÷sin15°) 参考：sin15°≒0.259 tan15°≒0.267
[ ! ]指示無き寸法公差はJIS B 0405 m級に準じる。ただし、角度寸法公差は除く。
[ ! ]指示無き寸法公差はJIS B 0405 m級に準じる。ただし、角度寸法公差は除く。
| Type | [ M ]材質 | [ H ]硬度 | [ S ]表面処理 | 洗浄方法 | ||||
| 丸 | ダイヤ | 洗浄方法 | 洗浄環境 | 梱包形態 | 梱包環境 | |||
| SL-FSLNTA | SL-FSLNTD | SUS304 | − | − | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 |
| SL-FCLNTA | SL-FCLNTD | SUS440Cまたは 13Crステンレス | 50〜55HRC | − | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 |
| SH-FCLNTA | SH-FCLNTD | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | |||
| SL-R−FNTA | SL-R−FNTD | SCM435 | 35～40HRC (表面750HV～) | 硬質クロムメッキ | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 |
| SH-R−FNTA | SH-R−FNTD | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | |||
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に
詳細図を記載しておりますので、ご確認ください。規格表
| 型式 | − | P | − | B | − | L |
| SL-FSLNTA12 | − | P14.2 | − | B15.1 | − | L10 |
| 型式 | D | P 指定0.1mm単位 | B 指定0.1mm単位 | L 指定1mm単位 | ℓ1 | d | R | 適用 止めねじ | W | ||
| Type | |||||||||||
| SUS304 (丸) SL-FSLNTA (ダイヤ) SL-FSLNTD | SUS440Cまたは 13Crステンレス (丸) SL-FCLNTA SH-FCLNTA (ダイヤ) SL-FCLNTD SH-FCLNTD | 硬質クロム (丸) SL-R−FNTA SH-R−FNTA (ダイヤ) SL-R−FNTD SH-R−FNTD | 6 | 8.0～12.0 | 2.0～30.0 | 5～10 | 8 | 4 | 3 | M5 | 3 |
| 8 | 10.0～16.0 | 2.0～35.0 | 5～10 | 8 | 5 | 4 | M5 | 3.5 | |||
| 10 | 12.0～20.0 | 3.0～35.0 | 8～15 | 8 | 7 | 4 | M6 | 4 | |||
| 12 | 14.0～25.0 | 3.0～35.0 | 10～18 | 10 | 9 | 6 | M6 | 6 | |||
| 16 | 18.0～32.0 | 5.0～35.0 | 10～20 | 10 | 13 | 8 | M8 | 8 | |||
| 20 | 22.0～35.0 | 5.0～35.0 | 10～20 | 10 | 17 | 8 | M8 | 9 | |||
追加工
| 型式 | − | P | − | B | − | L | − | (KC・KD…etc.) |
| SL-FSLNTA12 | − | P14.2 | − | B15.1 | − | L10 | − | RC60 |
| 追加工 コード | 追加工内容 | 適用条件 | 指定例 | \/1Code | |
| KC | 廻り止め位置変更 | 規格位置を0°とし90°移動した位置に廻り止め一面加工を行います。 | [ ! ]ダイヤ形状のみ適用 | FLNTD12-P14.2-B15.1-L10-KC | 200 |
| KD | 廻り止め加工 | 一面加工を行います。 | [ ! ]丸形状のみ適用 | FLNTA12-P14.2-B15.1-L10-KD | 200 |
| RC | 先端部角度変更 | 先端角度を変更します。 選択：60°、90°、120° 指定方法：RC60 | ー | FTLNTA12-P14.2-B15.1-L10-RC120 | 200 |
洗浄工程| ※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。 | |
| ・脱脂洗浄（型式：SL-□□） | ※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。 |
作業環境：一般環境 | ||||||
|---|---|---|---|---|---|---|
 炭化水素系洗浄※ Ro水洗浄 中性洗剤洗浄 |  |  高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で 洗浄 | |  エアブロー(オイルフリー) 使用 | |  防錆袋使用 |
| ・精密洗浄（型式：SH-□□） | ※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。 |
作業環境：クラス1000 | 作業環境：クラス10 | |||||||
|---|---|---|---|---|---|---|---|---|
炭化水素系洗浄※ Ro水洗浄 中性洗剤洗浄 | | 高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で 洗浄 | |  温純水(13MΩ・cm)使用 | | 窒素ブロー使用 | |  クリーンベンチ(クラス10) で実施 |
・電解研磨+精密洗浄（型式：SHD-□□）
作業環境：クラス1000 | 作業環境：クラス10 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
炭化水素系洗浄 Ro水洗浄 中性洗剤洗浄 | |  材質に応じた電解研磨槽 で電解研磨 | | 高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で 洗浄 | | 温純水(13MΩ・cm)使用 | | 窒素ブロー使用 | | クリーンベンチ(クラス10) で実施 |
商品の形状や材質等によって溶剤や工程が変わることがあります。
梱包例| 脱脂洗浄の場合 (TYPE型番：SL-□□） | 精密洗浄または電解研磨＋精密洗浄の場合 | |
| (TYPE型番：SH-□□・SHD-□□） | ||
| オーステナイト系ステンレス・アルミ材質の場合 | 鉄・マルテンサイト系ステンレス材質の場合 | |
 |  |  |
| 一部商品・サイズによっては、 梱包形態が異なる場合がございます。 | [ ! ]1重目・2重目の梱包とも、脱気されております。 | [ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。 |
洗浄効果・利用推奨環境| 洗浄方法 | 商品型番 | 梱包形態 | 未洗浄品と比べた効果 | ご利用環境（目安） | 利用シーン・工程 |
|---|---|---|---|---|---|
| 脱脂洗浄 | SL-□□ | 防錆梱包 | 油分除去 | 一般環境 | 通常組立工程 |
| バッテリー組立後工程 | |||||
| 精密洗浄 | SH-□□ | 脱気２重梱包 | 油分除去 粉塵除去 | クリーン環境（クラス10～1,000） | バッテリー組立工程 |
| 液晶関連組立後工程 | |||||
| 車載カメラ組立工程 | |||||
| 電解研磨＋精密洗浄 | SHD-□□ | 脱気２重梱包 | 油分除去 粉塵除去 アウトガス低減 | 真空環境 クリーン環境（クラス10～1,000） | 半導体前工程 |
| 液晶成膜工程 | |||||
| 有機EL前工程 |
