【仕様変更】25年12月より順次、一部商品の材質・外観・梱包仕様が変更になります。詳細と対象型番はこちらをご確認ください。変更前後の商品が混在してお手元に届く可能性がありますが、使用上問題はございません。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が24型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

■シール付

カムフォロア　ドライバ溝付　クラウンタイプ:関連画像

■シールなし

カムフォロア　ドライバ溝付　クラウンタイプ:関連画像

[ ! ]グリース補給穴は頭部のみに
加工されています。

[ ! ]使用雰囲気温度 80℃以下

用途	Type		[ M ]材質	[ A ]付属品
	シール付	シールなし
一般	CFUR	CFU	SUJ2^*1	六角ナット1コ(S45C^*2・四三酸化鉄皮膜)
	CFURS	CFUS	SUS440C相当	六角ナット1コ(SUS304)
低発塵	CFURC	−

^*1は一部相当材、^*2は一部一般構造用鋼を使用しています。詳細と対象型番はこちらをご確認ください。

規格表

型式	−	D
CFUR10	−	22

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式			D (選択)	M×Pitch	B	B₁	L	d₁	ℓ	r	f (最小)	￥基準単価
Type	d_h7許容差											CFUR	CFURS	CFURC	CFU	CFUS
(シール付) CFUR CFURS CFURC (シールなし) CFU CFUS	5	0 −0.012	13	5×0.8	9	10	23	3.1	7.5	0.5	9.7	1,540	2,770	3,180	1,320	2,270
	6		16	6×1.0	11	12	28	4	9		11	1,400	2,560	2,940	1,240	2,100
	8	0 −0.015	19	8×1.25			32		11		13	1,470	2,700	3,100	1,240	2,220
	10		22	10×1.25	12	13	36		13	1	15	1,550	2,950	3,390	1,320	2,420
			26									1,640	3,020	－	1,400	2,480

[ ! ]d12〜20は14年度から頭部とねじ部に六角穴がついた規格に変更となりました。新型式は、>>こちらをご参照下さい。

カムフォロア　ドライバ溝付　クラウンタイプ:関連画像

表1：カムフォロア参考データ

d−D	一般タイプ								重荷量タイプ
	基本動定格荷重 C(kN)	基本静定格荷重 Cor(kN)	最大許容荷重 (kN)	トラック負荷容量(kN)		限界回転数(rpm)		質量(g)	基本動定格荷重 C(kN)	基本静定格荷重 Cor(kN)	最大許容荷重 (kN)	トラック負荷容量(kN)		限界回転数シール付 (rpm)	質量(g)
				トラック負荷容量(kN)		シール付	シールなし					トラック負荷容量(kN)
				クラウン	フラット	シール付	シールなし					クラウン	フラット
3−10	1.47	1.18	0.36	0.37	1.37	32900	47000	4.5	−	−	−	−	−	−	−
4−12	2.06	2.05	0.78	0.47	1.76	25900	37000	7.5	−	−	−	−	−	−	−
5−13	3.14	2.77	1.42	0.53	2.25	20300	29000	10.5	−	−	−	−	−	−	−
6−16	3.59	3.58	2.11	1.08	3.43	17500	25000	18.5	6.94	8.5	2.11	1.08	3.43	7700	19
8−19	4.17	4.65	4.73	1.37	4.02	14000	20000	28.5	8.13	11.2	4.73	1.37	4.02	6090	29
10−22	5.33	6.78	5.81	1.67	4.7	11900	17000	45	9.42	14.3	5.81	1.67	4.7	5040	46
10−26	5.33	6.78	5.81	2.06	5.49	11900	17000	60	9.42	14.3	5.81	2.06	5.49	5040	61
12−30	7.87	9.79	9.37	2.45	7.06	9800	14000	105	13.4	19.8	9.37	2.45	7.06	4060	107
12−32	7.87	9.79	9.37	2.74	7.45	9800	14000	115	13.4	19.8	9.37	2.74	7.45	4060	117
16−35	12	18.3	17.3	3.14	11.2	7000	10000	205	20.6	37.6	17.3	3.14	11.2	3150	207
18−40	14.7	25.2	26.1	3.72	14.4	5950	8500	295	25.2	51.3	26.1	3.72	14.4	2660	300
20-47	20.7	34.8	32.1	7.15	21	4900	7000	450	33.2	64.8	32.1	7.15	21	2380	455
20−52	20.7	34.8	32.1	8.23	23.2	4900	7000	525	33.2	64.8	32.1	8.23	23.2	2380	530
24-62	30.6	53.2	49.5	10.5	34.2	4550	6500	915	46.7	92.9	49.5	10.5	34.2	2030	925
24-72	30.6	53.2	49.5	12.9	39.8	4550	6500	1150	46.7	92.9	49.5	12.9	39.8	2030	1160
30-80	45.4	87.6	73.7	14.9	52.6	3500	5000	1880	67.6	145	73.7	14.9	52.6	1610	1890
30-85				16.1	56			1950				16.1	56		1960
30-90				17.3	59.3			2000				17.3	59.3		2010

[ ! ]kgf＝N×0.101972

型番リスト

表示件数

型番

特性・用途

外径 D

(mm)

幅 B

(mm)

本体材質

本体詳細材質

基本定格荷重 Cr(動)

(kN)

基本定格荷重 Cor(静)

(kN)

許容回転数

(rpm)

カムフォロアスタッドネジ部（並目）

(mm)

カムフォロアスタッドネジ部（細目）

(mm)

シール

用途

RoHS?

最小発注数量

該当なし	13	9	[スチール] スチール	SUJ2相当	3.14	2.77	29000	M5×0.8	-	なし	一般	10	1個
該当なし	16	11	[スチール] スチール	SUJ2相当	3.59	3.58	25000	M6×1.0	-	なし	一般	10	1個
該当なし	19	11	[スチール] スチール	SUJ2相当	4.17	4.65	20000	M8×1.25	-	なし	一般	10	1個
該当なし	22	12	[スチール] スチール	SUJ2	5.33	6.78	17000	-	M10×1.25	なし	一般	10	1個
該当なし	26	12	[スチール] スチール	SUJ2相当	5.33	6.78	17000	-	M10×1.25	なし	一般	10	1個
該当なし	13	9	[スチール] スチール	SUJ2	3.14	2.77	20300	M5×0.8	-	あり	一般	10	1個
該当なし	16	11	[スチール] スチール	SUJ2	3.59	3.58	17500	M6×1.0	-	あり	一般	10	1個
該当なし	19	11	[スチール] スチール	SUJ2相当	4.17	4.65	14000	M8×1.25	-	あり	一般	10	1個
該当なし	22	12	[スチール] スチール	SUJ2	5.33	6.78	11900	-	M10×1.25	あり	一般	10	1個
該当なし	26	12	[スチール] スチール	SUJ2相当	5.33	6.78	11900	-	M10×1.25	あり	一般	10	1個
低発塵 / 耐食性・耐薬品 / 耐熱性	13	9	[ステンレス] ステンレス	SUS440C	3.14	2.77	29000	M5×0.8	-	あり	低発塵	10	1個
低発塵 / 耐食性・耐薬品 / 耐熱性	16	11	[ステンレス] ステンレス	SUS440C	3.59	3.58	25000	M6×1.0	-	あり	低発塵	10	1個
低発塵 / 耐食性・耐薬品 / 耐熱性	19	11	[ステンレス] ステンレス	SUS440C	4.17	4.65	20000	M8×1.25	-	あり	低発塵	10	1個
低発塵 / 耐食性・耐薬品 / 耐熱性	22	12	[ステンレス] ステンレス	SUS440C	5.33	6.78	17000	-	M10×1.25	あり	低発塵	10	1個
耐食性・耐薬品 / 耐熱性	13	9	[ステンレス] ステンレス	SUS440C	3.14	2.77	20300	M5×0.8	-	あり	一般	10	1個
耐食性・耐薬品 / 耐熱性	16	11	[ステンレス] ステンレス	SUS440C	3.59	3.58	17500	M6×1.0	-	あり	一般	10	1個
耐食性・耐薬品 / 耐熱性	19	11	[ステンレス] ステンレス	SUS440C	4.17	4.65	14000	M8×1.25	-	あり	一般	10	1個
耐食性・耐薬品 / 耐熱性	22	12	[ステンレス] ステンレス	SUS440C	5.33	6.78	11900	-	M10×1.25	あり	一般	10	1個
耐食性・耐薬品 / 耐熱性	26	12	[ステンレス] ステンレス	SUS440C	5.33	6.78	11900	-	M10×1.25	あり	一般	10	1個
耐食性・耐薬品 / 耐熱性	13	9	[ステンレス] ステンレス	SUS440C	3.14	2.77	20300	M5×0.8	-	なし	一般	10	1個
耐食性・耐薬品 / 耐熱性	16	11	[ステンレス] ステンレス	SUS440C	3.59	3.58	17500	-	M16×1.5	なし	一般	10	1個
耐食性・耐薬品 / 耐熱性	19	11	[ステンレス] ステンレス	SUS440C	4.17	4.65	14000	M8×1.25	-	なし	一般	10	1個
耐食性・耐薬品 / 耐熱性	22	12	[ステンレス] ステンレス	SUS440C	5.33	6.78	11900	-	M10×1.25	なし	一般	10	1個
耐食性・耐薬品 / 耐熱性	26	12	[ステンレス] ステンレス	SUS440C	5.33	6.78	11900	-	M10×1.25	なし	一般	10	1個

通常単価(税別) (税込単価)	通常出荷日	価格が安い代替相当品

1,440円 ( 1,584円 )	在庫品1日目当日出荷可能	C-CFU5-13
1,360円 ( 1,496円 )	在庫品1日目当日出荷可能	C-CFU6-16
1,360円 ( 1,496円 )	在庫品1日目当日出荷可能	C-CFU8-19
1,440円 ( 1,584円 )	在庫品1日目当日出荷可能	C-CFU10-22
1,530円 ( 1,683円 )	在庫品1日目当日出荷可能	C-CFU10-26
1,680円 ( 1,848円 )	在庫品1日目当日出荷可能	C-CFUR5-13
1,530円 ( 1,683円 )	在庫品1日目当日出荷可能	C-CFUR6-16
1,610円 ( 1,771円 )	在庫品1日目当日出荷可能	C-CFUR8-19
1,700円 ( 1,870円 )	在庫品1日目当日出荷可能	C-CFUR10-22
1,790円 ( 1,969円 )	在庫品1日目当日出荷可能	C-CFUR10-26
3,480円 ( 3,828円 )	在庫品1日目当日出荷可能	-
3,220円 ( 3,542円 )	在庫品1日目当日出荷可能	-
3,390円 ( 3,729円 )	在庫品1日目当日出荷可能	-
3,710円 ( 4,081円 )	在庫品1日目当日出荷可能	-
3,030円 ( 3,333円 )	在庫品1日目当日出荷可能	-
2,800円 ( 3,080円 )	在庫品1日目当日出荷可能	-
2,950円 ( 3,245円 )	在庫品1日目当日出荷可能	-
3,230円 ( 3,553円 )	在庫品1日目当日出荷可能	-
3,300円 ( 3,630円 )	在庫品1日目当日出荷可能	-
2,480円 ( 2,728円 )	在庫品1日目当日出荷可能	-
2,300円 ( 2,530円 )	在庫品1日目当日出荷可能	-
2,430円 ( 2,673円 )	在庫品1日目当日出荷可能	-
2,650円 ( 2,915円 )	在庫品1日目当日出荷可能	-
2,710円 ( 2,981円 )	在庫品1日目当日出荷可能	-

基本情報

スタッド頭部にドライバ溝がついたタイプです。最も安価なタイプです。

ご注意

【仕様変更】25年12月より順次、一部商品の材質・外観・梱包仕様が変更になります。詳細と対象型番はこちらをご確認ください。変更前後の商品が混在してお手元に届く可能性がありますが、使用上問題はございません。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応			個別対応
数量区分	小口			大口
数　量	1〜19	20〜34	35〜50	51～
値引率	基準単価	5%	10%	10%
出荷日	通常			お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

類似品比較ポイント：最大基本動定格荷重20.7kN

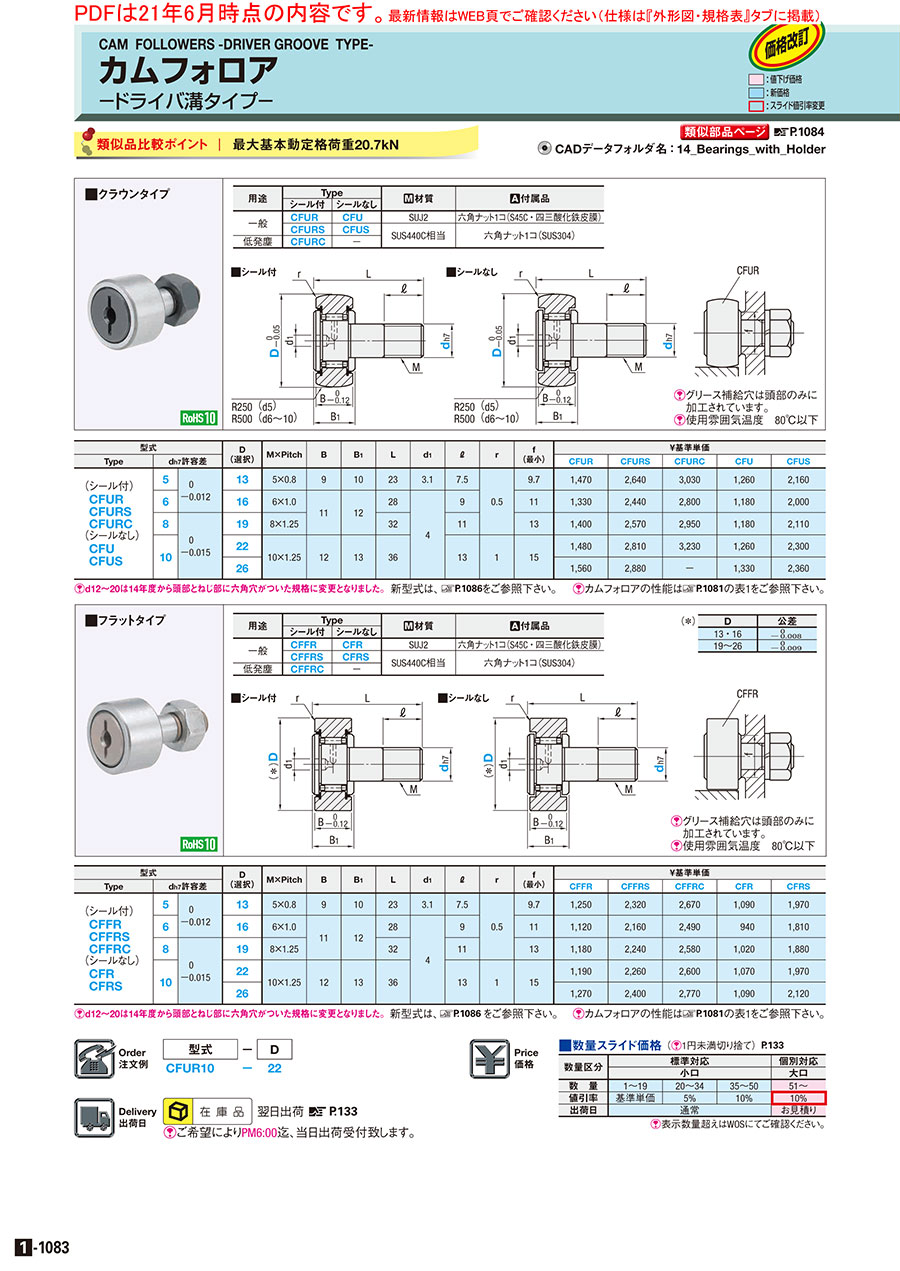

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
エンプラベアリングフラットタイプおねじ付
安全カバー不要なローラーコンベア搬送をつくれます！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
