ベアリングホルダセット 省スペース用ミニフランジタイプ

ベアリングホルダセット 省スペース用ミニフランジタイプ
  • 数量スライド割引
  • 規格変更
  • 納期短縮

従来のザグリ穴をタップ穴に変更することによりフランジ径が小さく、省スペース使用に適しています。

  • 長納期大口割(ストークL)

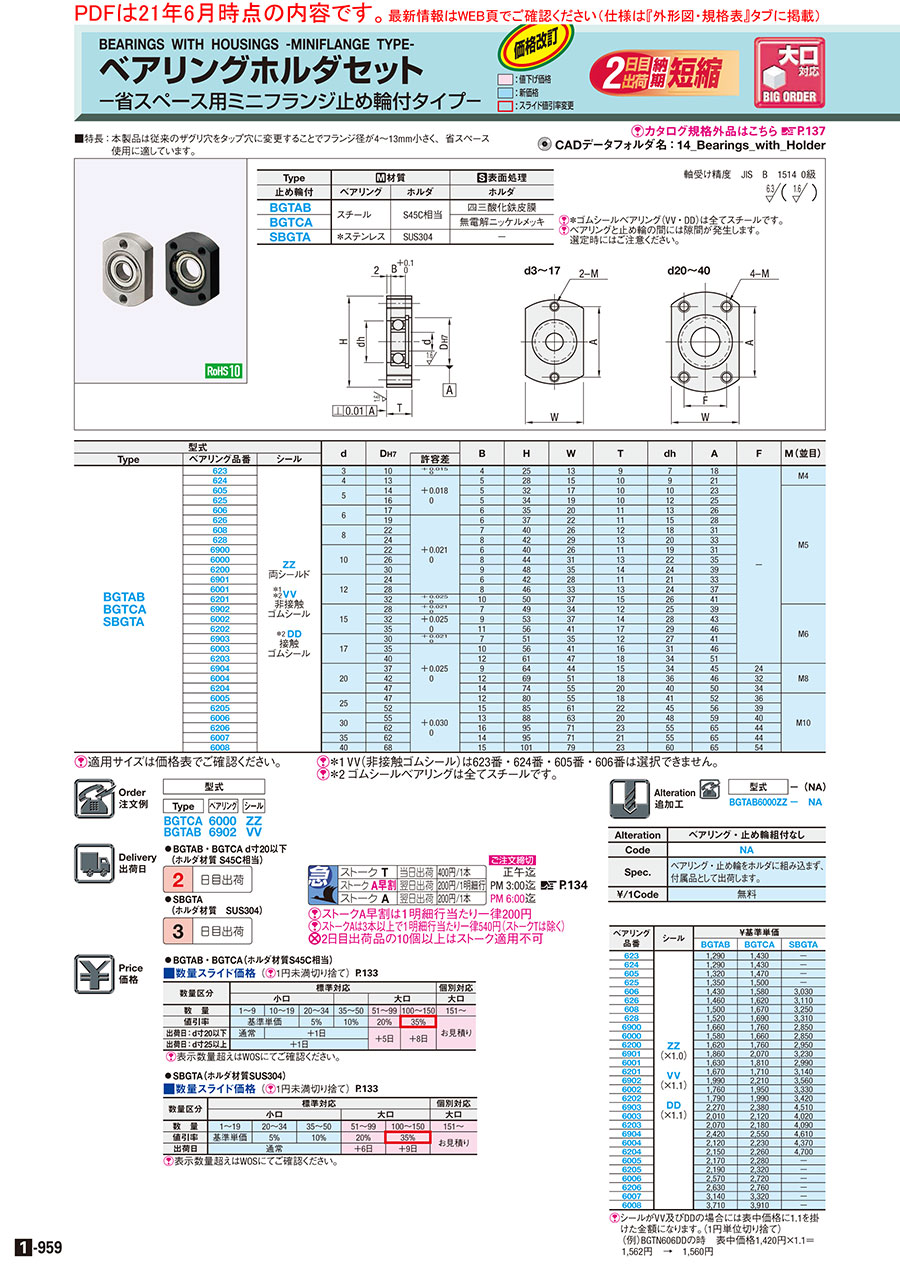

ベアリングホルダセット 省スペース用ミニフランジタイプ:関連画像
Type 材質 表面処理
止め輪付 ベアリング ホルダ ホルダ
BGTAB スチール S45C相当 四三酸化鉄皮膜
BGTCA 無電解ニッケルメッキ
SBGTA *ステンレス SUS304
*ゴムシールベアリング(VV・DD)は全てスチールです。
ベアリングと止め輪の間には隙間が発生します。
選定時にはご注意ください。

規格表

型式

Type   ベアリング   シール
BGTCA
BGTAB
  6000
6902
  ZZ
VV
型式 d DH7   B H W T dh A F M(並目)

質量(g)*3

Type ベアリング品番 シール 許容差
BGTAB
BGTCA
SBGTA
623 ZZ
両シールド

*1
*2VV
非接触
ゴムシール

*2 DD
接触
ゴムシール
3 10 + 0.015
 0
4 25 13 9 7 18 M4 19.1
624 4 13 + 0.018
 0
5 28 15 10 9 21 26
605 5 14 5 32 17 10 10 23 M5 34
625 16 5 34 19 10 12 25 40
606 6 17 6 35 20 11 13 26 47(48)
626 19 + 0.021
 0
6 37 22 11 15 28 54(55)
608 8 22 7 40 26 12 18 31 74(75)
628 24 8 42 29 13 20 33 95(97)
6900 10 22 6 40 26 11 19 31 66(67)
6000 26 8 44 31 13 22 35 104(106)
6200 30 9 48 35 14 24 39 139(141)
6901 12 24 6 42 28 11 21 33 74(75)
6001 28 8 46 33 13 24 37 113(115)
6201 32 + 0.025
 0
10 50 37 15 26 41 160(163)
6902 15 28 + 0.021
 0
7 49 34 12 25 39 M6 115(117)
6002 32 + 0.025
 0
9 53 37 14 28 43 157(160)
6202 35 11 56 41 17 29 46 223(226)
6903 17 30 + 0.021
 0
7 51 35 12 27 41 120(122)
6003 35 + 0.025
 0
10 56 41 16 31 46 207(210)
6203 40 12 61 47 18 34 51 294(298)
6904 20 37 9 64 44 15 34 45 24 M8 241(245)
6004 42 12 69 51 18 36 46 32 371(376)
6204 47 14 74 55 20 40 50 34 473(480)
6005 25 47 12 80 55 18 41 52 36 M10 457
6205 52 + 0.030
 0
15 85 61 22 45 56 39 657
6006 30 55 13 88 63 20 48 59 40 614
6206 62 16 95 71 23 55 65 44 872
6007 35 62 14 95 71 21 55 65 44 769
6008 40 68 15 101 79 23 60 65 54 975
適用サイズは価格表でご確認ください。
*1 VV(非接触ゴムシール)は623番・624番・605番・606番は選択できません。 *2 ゴムシールベアリングは全てスチールです。
*3 ( )内はステンレスの質量となります。



追加工

ベアリングホルダセット 省スペース用ミニフランジタイプ:関連画像

3Dプレビュー生成型番

  • ※型番が未確定のためサンプル型番で表示しています。
    左部の「仕様・寸法の指定」から選定し、型番を確定頂くことで、指定寸法の3Dプレビューを表示することができます。
Loading...
型番
BGTAB6000DD
BGTAB6000VV
BGTAB6000ZZ
BGTAB6001DD
BGTAB6001VV
BGTAB6001ZZ
BGTAB6002DD
BGTAB6002VV
BGTAB6002ZZ
BGTAB6003DD
BGTAB6003VV
BGTAB6003ZZ
BGTAB6004DD
BGTAB6004VV
BGTAB6004ZZ
BGTAB6005DD
BGTAB6005VV
BGTAB6005ZZ
BGTAB6006DD
BGTAB6006VV
BGTAB6006ZZ
BGTAB6007DD
BGTAB6007VV
BGTAB6007ZZ
BGTAB6008DD
BGTAB6008VV
BGTAB6008ZZ
BGTAB605DD
BGTAB605ZZ
BGTAB606DD
BGTAB606ZZ
BGTAB608DD
BGTAB608VV
BGTAB608ZZ
BGTAB6200DD
BGTAB6200VV
BGTAB6200ZZ
BGTAB6201DD
BGTAB6201VV
BGTAB6201ZZ
BGTAB6202DD
BGTAB6202VV
BGTAB6202ZZ
BGTAB6203DD
BGTAB6203VV
BGTAB6203ZZ
BGTAB6204DD
BGTAB6204VV
BGTAB6204ZZ
BGTAB6205DD
BGTAB6205VV
BGTAB6205ZZ
BGTAB6206DD
BGTAB6206VV
BGTAB6206ZZ
BGTAB623DD
BGTAB623ZZ
BGTAB624DD
BGTAB624ZZ
BGTAB625DD
型番通常単価スライド値引通常
出荷日
RoHS軸受内径 d
(mm)
ベアリング材質 ホルダ材質 全長
(mm)
ホルダ表面処理 ベアリング品番 シール フランジ外径 H
(φ)

1,730円

あり 2日目 対応10[スチール] スチール[S45C] S45C相当13四三酸化鉄皮膜6000DD(接触ゴムシール)44

1,730円

あり 2日目 対応10[スチール] スチール[S45C] S45C相当13四三酸化鉄皮膜6000VV(非接触ゴムシール)44

1,580円

あり 2日目 対応10[スチール] スチール[S45C] S45C相当13四三酸化鉄皮膜6000ZZ(両シールド)44

1,790円

あり 2日目 対応12[スチール] スチール[S45C] S45C相当13四三酸化鉄皮膜6001DD(接触ゴムシール)46

1,790円

あり 2日目 対応12[スチール] スチール[S45C] S45C相当13四三酸化鉄皮膜6001VV(非接触ゴムシール)46

1,630円

あり 2日目 対応12[スチール] スチール[S45C] S45C相当13四三酸化鉄皮膜6001ZZ(両シールド)46

1,930円

あり 2日目 対応15[スチール] スチール[S45C] S45C相当14四三酸化鉄皮膜6002DD(接触ゴムシール)53

1,930円

あり 2日目 対応15[スチール] スチール[S45C] S45C相当14四三酸化鉄皮膜6002VV(非接触ゴムシール)53

1,760円

あり 2日目 対応15[スチール] スチール[S45C] S45C相当14四三酸化鉄皮膜6002ZZ(両シールド)53

2,210円

あり 2日目 対応17[スチール] スチール[S45C] S45C相当16四三酸化鉄皮膜6003DD(接触ゴムシール)56

2,210円

あり 2日目 対応17[スチール] スチール[S45C] S45C相当16四三酸化鉄皮膜6003VV(非接触ゴムシール)56

2,010円

あり 2日目 対応17[スチール] スチール[S45C] S45C相当16四三酸化鉄皮膜6003ZZ(両シールド)56

2,330円

あり 2日目 対応20[スチール] スチール[S45C] S45C相当18四三酸化鉄皮膜6004DD(接触ゴムシール)69

2,330円

あり 2日目 対応20[スチール] スチール[S45C] S45C相当18四三酸化鉄皮膜6004VV(非接触ゴムシール)69

2,120円

あり 2日目 対応20[スチール] スチール[S45C] S45C相当18四三酸化鉄皮膜6004ZZ(両シールド)69

2,380円

あり 3日目 対応25[スチール] スチール[S45C] S45C相当18四三酸化鉄皮膜6005DD(接触ゴムシール)80

2,380円

あり 3日目 対応25[スチール] スチール[S45C] S45C相当18四三酸化鉄皮膜6005VV(非接触ゴムシール)80

2,170円

あり 3日目 対応25[スチール] スチール[S45C] S45C相当18四三酸化鉄皮膜6005ZZ(両シールド)80

2,820円

あり 3日目 対応30[スチール] スチール[S45C] S45C相当20四三酸化鉄皮膜6006DD(接触ゴムシール)88

2,820円

あり 3日目 対応30[スチール] スチール[S45C] S45C相当20四三酸化鉄皮膜6006VV(非接触ゴムシール)88

2,570円

あり 3日目 対応30[スチール] スチール[S45C] S45C相当20四三酸化鉄皮膜6006ZZ(両シールド)88

3,450円

あり 3日目 対応35[スチール] スチール[S45C] S45C相当21四三酸化鉄皮膜6007DD(接触ゴムシール)95

3,450円

あり 3日目 対応35[スチール] スチール[S45C] S45C相当21四三酸化鉄皮膜6007VV(非接触ゴムシール)95

3,140円

あり 3日目 対応35[スチール] スチール[S45C] S45C相当21四三酸化鉄皮膜6007ZZ(両シールド)95

4,080円

あり 3日目 対応40[スチール] スチール[S45C] S45C相当23四三酸化鉄皮膜6008DD(接触ゴムシール)101

4,080円

あり 3日目 対応40[スチール] スチール[S45C] S45C相当23四三酸化鉄皮膜6008VV(非接触ゴムシール)101

3,710円

あり 3日目 対応40[スチール] スチール[S45C] S45C相当23四三酸化鉄皮膜6008ZZ(両シールド)101

1,450円

あり 2日目 対応5[スチール] スチール[S45C] S45C相当10四三酸化鉄皮膜605DD(接触ゴムシール)32

1,320円

あり 2日目 対応5[スチール] スチール[S45C] S45C相当10四三酸化鉄皮膜605ZZ(両シールド)32

1,570円

あり 2日目 対応6[スチール] スチール[S45C] S45C相当11四三酸化鉄皮膜606DD(接触ゴムシール)35

1,430円

あり 2日目 対応6[スチール] スチール[S45C] S45C相当11四三酸化鉄皮膜606ZZ(両シールド)35

1,650円

あり 2日目 対応8[スチール] スチール[S45C] S45C相当12四三酸化鉄皮膜608DD(接触ゴムシール)40

1,650円

あり 2日目 対応8[スチール] スチール[S45C] S45C相当12四三酸化鉄皮膜608VV(非接触ゴムシール)40

1,500円

あり 2日目 対応8[スチール] スチール[S45C] S45C相当12四三酸化鉄皮膜608ZZ(両シールド)40

1,780円

あり 2日目 対応10[スチール] スチール[S45C] S45C相当14四三酸化鉄皮膜6200DD(接触ゴムシール)48

1,780円

あり 2日目 対応10[スチール] スチール[S45C] S45C相当14四三酸化鉄皮膜6200VV(非接触ゴムシール)48

1,620円

あり 2日目 対応10[スチール] スチール[S45C] S45C相当14四三酸化鉄皮膜6200ZZ(両シールド)48

1,830円

あり 2日目 対応12[スチール] スチール[S45C] S45C相当15四三酸化鉄皮膜6201DD(接触ゴムシール)50

1,830円

あり 2日目 対応12[スチール] スチール[S45C] S45C相当15四三酸化鉄皮膜6201VV(非接触ゴムシール)50

1,670円

あり 2日目 対応12[スチール] スチール[S45C] S45C相当15四三酸化鉄皮膜6201ZZ(両シールド)50

1,960円

あり 2日目 対応15[スチール] スチール[S45C] S45C相当17四三酸化鉄皮膜6202DD(接触ゴムシール)56

1,960円

あり 2日目 対応15[スチール] スチール[S45C] S45C相当17四三酸化鉄皮膜6202VV(非接触ゴムシール)56

1,790円

あり 2日目 対応15[スチール] スチール[S45C] S45C相当17四三酸化鉄皮膜6202ZZ(両シールド)56

2,270円

あり 2日目 対応17[スチール] スチール[S45C] S45C相当18四三酸化鉄皮膜6203DD(接触ゴムシール)61

2,270円

あり 2日目 対応17[スチール] スチール[S45C] S45C相当18四三酸化鉄皮膜6203VV(非接触ゴムシール)61

2,070円

あり 2日目 対応17[スチール] スチール[S45C] S45C相当18四三酸化鉄皮膜6203ZZ(両シールド)61

2,360円

あり 2日目 対応20[スチール] スチール[S45C] S45C相当20四三酸化鉄皮膜6204DD(接触ゴムシール)74

2,360円

あり 2日目 対応20[スチール] スチール[S45C] S45C相当20四三酸化鉄皮膜6204VV(非接触ゴムシール)74

2,150円

あり 2日目 対応20[スチール] スチール[S45C] S45C相当20四三酸化鉄皮膜6204ZZ(両シールド)74

2,400円

あり 3日目 対応25[スチール] スチール[S45C] S45C相当22四三酸化鉄皮膜6205DD(接触ゴムシール)85

2,400円

あり 3日目 対応25[スチール] スチール[S45C] S45C相当22四三酸化鉄皮膜6205VV(非接触ゴムシール)85

2,190円

あり 3日目 対応25[スチール] スチール[S45C] S45C相当22四三酸化鉄皮膜6205ZZ(両シールド)85

2,890円

あり 3日目 対応30[スチール] スチール[S45C] S45C相当23四三酸化鉄皮膜6206DD(接触ゴムシール)95

2,890円

あり 3日目 対応30[スチール] スチール[S45C] S45C相当23四三酸化鉄皮膜6206VV(非接触ゴムシール)95

2,630円

あり 3日目 対応30[スチール] スチール[S45C] S45C相当23四三酸化鉄皮膜6206ZZ(両シールド)95

1,410円

あり 2日目 対応3[スチール] スチール[S45C] S45C相当9四三酸化鉄皮膜623DD(接触ゴムシール)25

1,290円

あり 2日目 対応3[スチール] スチール[S45C] S45C相当9四三酸化鉄皮膜623ZZ(両シールド)25

1,410円

あり 2日目 対応4[スチール] スチール[S45C] S45C相当10四三酸化鉄皮膜624DD(接触ゴムシール)28

1,290円

あり 2日目 対応4[スチール] スチール[S45C] S45C相当10四三酸化鉄皮膜624ZZ(両シールド)28

1,480円

あり 2日目 対応5[スチール] スチール[S45C] S45C相当10四三酸化鉄皮膜625DD(接触ゴムシール)34

Loading...

価格表

ベアリング
品番
シール ¥基準単価
BGTAB BGTCA SBGTA
623 ZZ
(×1.0)

VV
(×1.1)

DD

(×1.1)
1,290 1,430
624 1,290 1,430
605 1,320 1,470
625 1,350 1,500
606 1,430 1,580 3,030
626 1,460 1,620 3,110
608 1,500 1,670 3,250
628 1,520 1,690 3,310
6900 1,660 1,760 2,850
6000 1,580 1,660 2,850
6200 1,620 1,760 2,950
6901 1,860 2,070 3,230
6001 1,630 1,810 2,990
6201 1,670 1,710 3,140
6902 1,990 2,210 3,560
6002 1,760 1,950 3,330
6202 1,790 1,990 3,420
6903 2,270 2,380 4,510
6003 2,010 2,120 4,020
6203 2,070 2,180 4,090
6904 2,420 2,550 4,610
6004 2,120 2,230 4,370
6204 2,150 2,260 4,700
6005 2,170 2,280
6205 2,190 2,320
6006 2,570 2,720
6206 2,630 2,760
6007 3,140 3,320
6008 3,710 3,910
シールがVV及びDDの場合には表中価格に1.1を掛けた金額になります。(1円単位切り捨て)
(例)BGTN606DDの時 表中価格1,420円×1.1=1,562円 > 1,560円
●BGTAB・BGTCA(ホルダ材質 S45C相当)
数量スライド価格1円未満切り捨て) P.127
数量区分 標準対応 個別対応
小口   大口 大口
数 量 1~9 10~19 20~34 35~50 51~99 100~150 151~
値引率 基準単価 5% 10% 20% 25% お見積り
出荷日:d寸20以下 通常 +1日 +5日 +8日
出荷日:d寸25以上 +1日
表示数量超えはWOSにてご確認ください。
●SBGTA(ホルダ材質 SUS304)
数量スライド価格1円未満切り捨て) P.127
数量区分 標準対応 個別対応
小口 大口 大口
数 量 1~19 20~34 35~50 51~99 100~150 151~
値引率 基準単価 5% 10% 20% 25% お見積り
出荷日 通常 +6日 +9日
表示数量超えはWOSにてご確認ください。

納期

ベアリングホルダセット 省スペース用ミニフランジタイプ:関連画像


出荷日については、コチラをご覧ください。



基本情報

形状 フランジ形 使用ベアリング 深溝玉軸受 ベアリング個数 シングル
フランジ形状 コンパクトタイプ 止め輪 あり 種類 ベアリングホルダセット

ベアリングホルダセット 省スペース用ミニフランジタイプのレビュー

評価 4.0 平均 4.0 (1件のレビュー) レビューを書く
  • 旋回軸の軸受けとして使用しました。2016/04/19
    評価 4.04.02人の方が、「このレビューが参考になった」と投票しています。
    取り付けがコンパクトにまとまるため、アッシー後がきれいです。また、ベアリングはめ込む穴加工が不要なため製作工数を気にする必要がありません。両面本品を用いれば位置調整が可能ですし、ブロックを当て止めすることも可能です。
