ヒンジピン キー止めタイプ
規格・仕様：
- 大口分納
- 環境対応
- RoHS対応（10物質）
- 基本形状
- ストレート
- 固定方法
- キー溝
- 材質証明書
- 対象
ご注意
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が225型番あります。

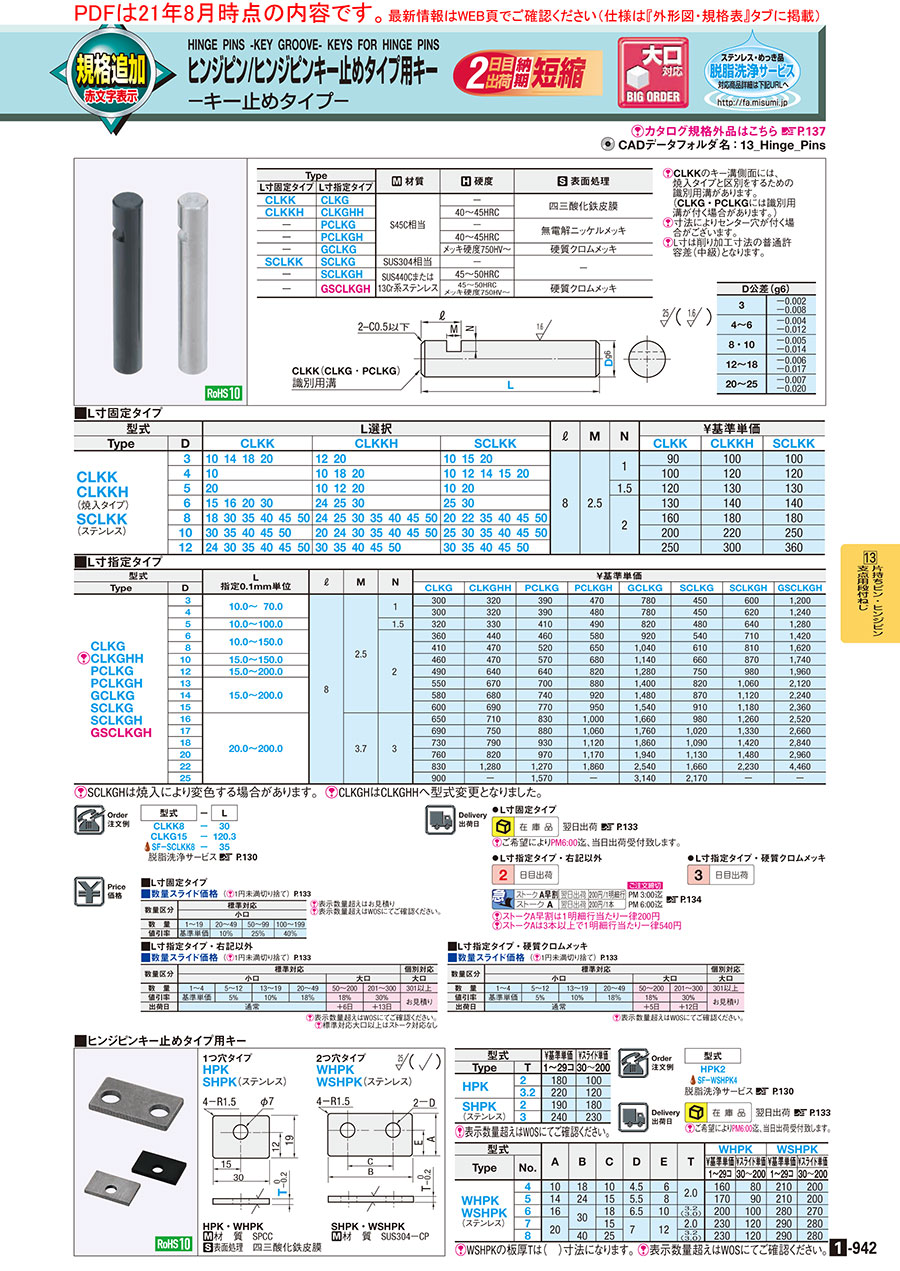

外形図・規格表
[ ! ]L寸法公差はJISB0405m級に準じる。
[ ! ]CLKKのキー溝側面には、焼入タイプと区別をするための識別用溝があります。
（CLKG・PCLKGには識別用溝が付く場合があります。）
[ ! ]L寸法公差はJISB0405m級に準じる。
| Type | [ M ]材質 | [ H ]硬度 | [ S ]表面処理 | |
| L寸固定タイプ | L寸指定タイプ | |||
| CLKK | CLKG | S45C相当 | − | 四三酸化鉄皮膜 |
| CLKKH | CLKGHH | 40〜45HRC | ||
| − | PCLKG | − | 無電解ニッケルメッキ | |
| − | PCLKGH | 40〜45HRC | ||
| − | GCLKG | メッキ硬度750HV〜 | 硬質クロムメッキ | |
| SCLKK | SCLKG | SUS304相当 | − | − |
| − | SCLKGH | SUS440Cまたは 13Cr系ステンレス | 45〜50HRC | |
| − | GSCLKGH | 45〜50HRC メッキ硬度750HV〜 | 硬質クロムメッキ | |
脱脂洗浄サービス >>こちら
■L寸固定タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
■L寸指定タイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]SCLKGHは焼入により変色する場合があります。[ ! ]CLKGHはCLKGHHへ型式変更となりました。
規格表
| 型式 | − | L |
| CLKK8 | − | 30 |
| CLKG15 | − | 120.3 |
| SF−SCLKK8 | − | 35 |
| D公差(g6) | |
| 3 | −0.002 −0.008 |
| 4〜6 | −0.004 −0.012 |
| 8・10 | −0.005 −0.014 |
| 12〜18 | −0.006 −0.017 |
| 20〜25 | −0.007 −0.020 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | L選択 | ℓ | M | N | ￥基準単価 | |||||||||||||||||||||
| Type | D | CLKK | CLKKH | SCLKK | CLKK | CLKKH | SCLKK | |||||||||||||||||||
| CLKK CLKKH (焼入タイプ) SCLKK (ステンレス) | 3 | 10 | 14 | 18 | 20 | 12 | 20 | 10 | 15 | 20 | 8 | 2.5 | 1 | 90 | 110 | 110 | ||||||||||
| 4 | 10 | 10 | 18 | 20 | 10 | 12 | 14 | 15 | 20 | 110 | 130 | 130 | ||||||||||||||
| 5 | 20 | 10 | 12 | 20 | 10 | 20 | 1.5 | 130 | 140 | 140 | ||||||||||||||||
| 6 | 15 | 16 | 20 | 30 | 24 | 25 | 30 | 25 | 30 | 2 | 140 | 150 | 150 | |||||||||||||
| 8 | 18 | 30 | 35 | 40 | 45 | 50 | 24 | 25 | 30 | 35 | 40 | 45 | 50 | 20 | 22 | 35 | 40 | 45 | 50 | 170 | 190 | 190 | ||||
| 10 | 30 | 35 | 40 | 45 | 50 | 20 | 24 | 30 | 35 | 40 | 45 | 50 | 25 | 30 | 35 | 40 | 45 | 50 | 210 | 230 | 260 | |||||
| 12 | 24 | 30 | 35 | 40 | 45 | 50 | 30 | 35 | 40 | 45 | 50 | 30 | 35 | 40 | 45 | 50 | 260 | 320 | 380 | |||||||
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | L 指定0.1mm単位 | ℓ | M | N | ￥基準単価 | ||||||||
| Type | D | CLKG | CLKGHH | PCLKG | PCLKGH | GCLKG | SCLKG | SCLKGH | GSCLKGH | ||||
| CLKG [ ! ]CLKGHH PCLKG PCLKGH GCLKG SCLKG SCLKGH GSCLKGH | 3 | 10.0〜 70.0 | 8 | 2.5 | 1 | 320 | 340 | 410 | 490 | 820 | 470 | 630 | 1,260 |
| 4 | 320 | 340 | 410 | 500 | 820 | 470 | 650 | 1,300 | |||||
| 5 | 10.0〜100.0 | 1.5 | 340 | 350 | 430 | 510 | 860 | 500 | 670 | 1,340 | |||
| 6 | 10.0〜150.0 | 2 | 380 | 460 | 480 | 610 | 970 | 570 | 750 | 1,490 | |||
| 8 | 430 | 490 | 550 | 680 | 1,090 | 640 | 850 | 1,700 | |||||
| 10 | 15.0〜150.0 | 480 | 490 | 600 | 710 | 1,200 | 690 | 910 | 1,830 | ||||
| 12 | 15.0〜200.0 | 510 | 670 | 670 | 860 | 1,340 | 790 | 1,030 | 2,060 | ||||
| 13 | 15.0〜200.0 | 580 | 700 | 740 | 920 | 1,470 | 860 | 1,110 | 2,230 | ||||
| 14 | 610 | 710 | 780 | 970 | 1,550 | 910 | 1,180 | 2,350 | |||||
| 15 | 630 | 720 | 810 | 1,000 | 1,620 | 960 | 1,240 | 2,480 | |||||
| 16 | 20.0〜200.0 | 3.7 | 3 | 680 | 750 | 870 | 1,050 | 1,740 | 1,030 | 1,320 | 2,650 | ||
| 17 | 720 | 790 | 920 | 1,110 | 1,850 | 1,070 | 1,400 | 2,790 | |||||
| 18 | 770 | 830 | 980 | 1,180 | 1,950 | 1,140 | 1,490 | 2,980 | |||||
| 20 | 800 | 860 | 1,020 | 1,230 | 2,040 | 1,190 | 1,550 | 3,110 | |||||
| 22 | 870 | 1,340 | 1,330 | 1,950 | 2,670 | 1,740 | 2,340 | 4,680 | |||||
| 25 | 950 | - | 1,650 | - | 3,300 | 2,280 | - | - | |||||
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
100円 ( 110円 ) | 在庫品1日目当日出荷可能 |
100円 ( 110円 ) | 在庫品1日目当日出荷可能 |
100円 ( 110円 ) | 在庫品1日目当日出荷可能 |
100円 ( 110円 ) | 在庫品1日目当日出荷可能 |
120円 ( 132円 ) | 在庫品1日目当日出荷可能 |
140円 ( 154円 ) | 在庫品1日目当日出荷可能 |
150円 ( 165円 ) | 在庫品1日目当日出荷可能 |
150円 ( 165円 ) | 在庫品1日目当日出荷可能 |
150円 ( 165円 ) | 在庫品1日目当日出荷可能 |
150円 ( 165円 ) | 在庫品1日目当日出荷可能 |
180円 ( 198円 ) | 在庫品1日目当日出荷可能 |
180円 ( 198円 ) | 在庫品1日目当日出荷可能 |
180円 ( 198円 ) | 在庫品1日目当日出荷可能 |
180円 ( 198円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【規格拡張】
耐摩耗性に優れた硬質クロムメッキを追加しました。
【特徴】
キーで固定可能なヒンジピンです。
【コンパクト設計おすすめ商品】
・極低頭六角穴ツバ付おねじタイプ
・極低頭六角穴ツバ付めねじタイプ
ご注意
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
■L寸固定タイプ
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはお見積り
[ ! ]表示数量超えはWOSにてご確認ください。
■L寸指定タイプ・右記以外
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]標準対応大口以上はストーク対応なし
■L寸指定タイプ・硬質クロムメッキ
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
| 数量区分 | 標準対応 | |||
| 小口 | ||||
| 数 量 | 1〜19 | 20〜49 | 50〜99 | 100〜199 |
| 値引率 | 基準単価 | 10％ | 25％ | 45％ |
[ ! ]表示数量超えはWOSにてご確認ください。
■L寸指定タイプ・右記以外
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
| 数量区分 | 標準対応 | 個別対応 | |||||
| 小口 | 大口 | 大口 | |||||
| 数 量 | 1〜4 | 5〜12 | 13〜19 | 20〜49 | 50〜200 | 201〜300 | 301以上 |
| 値引率 | 基準単価 | 5% | 10% | 18％ | 18% | 35% | お見積り |
| 出荷日 | 通常 | ＋6日 | ＋13日 | ||||
[ ! ]標準対応大口以上はストーク対応なし
■L寸指定タイプ・硬質クロムメッキ
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
| 数量区分 | 標準対応 | 個別対応 | |||||
| 小口 | 大口 | 大口 | |||||
| 数 量 | 1〜4 | 5〜12 | 13〜19 | 20〜49 | 50〜200 | 201〜300 | 301以上 |
| 値引率 | 基準単価 | 5% | 10% | 18％ | 18% | 35% | お見積り |
| 出荷日 | 通常 | ＋5日 | ＋12日 | ||||
