ミスミ

ボールねじ用ストッパ

カタログ |P.1-803

数量スライド割引
当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 1,010円～2,220円

税込単価: 1,111円～2,442円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

精密ボールねじ　　軸径φ20　リード5・10・20

通常出荷日：3 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ボールねじナットブラケット　ブロックタイプ

4.7

通常出荷日：3 日目～

【特長】・ボールねじ用メカストッパとしてご利用いただけます。

詳細情報を確認する

種類
関連部品

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が22型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

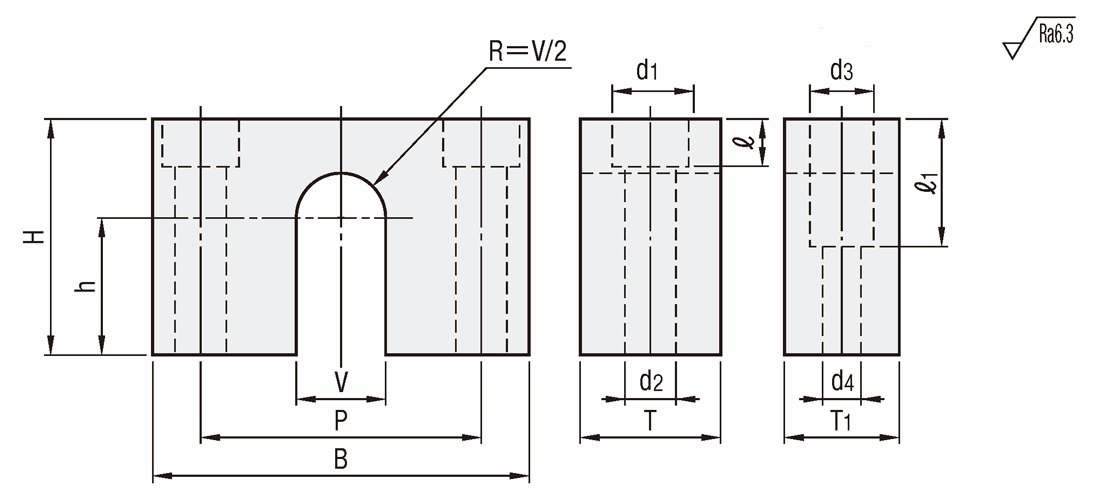

外形図・規格表

BSTP
BSTS

BSTP

BSTS

[ ! ]BSTSは厚みが薄肉タイプとなります。

[ M ]材質エーテル系ポリウレタン
[ H ]硬度ショアA90

規格表

型式

BSTP15

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		B	H	h	P	V	BSTP					BSTS					￥基準単価
Type	No.	B	H	h	P	V	T	d₁	d₂	ℓ	質量（g）	T₁	d₃	d₄	ℓ₁	質量（g）	￥基準単価
BSTP BSTS (薄肉タイプ)	6	42	25	13	30	12	20	9.5	5.5	5.5	21	13	8	4.5	15	14	980
	8	52	32	17	38	14	20	11	6.5	6.5	33	15	9.5	5.5	17	25	1,130
	1022	70	40	22	52	16	25	14	9	9	74	18	11	6.5	23	54	1,370
	10		43	25		16					83					50
	1223		41	23		18					73					53
	12		43	25		18					70					50
	1526	80	46	26	60	22	30	17	11	11	114	20	14	9	30	76	1,880
	1528		48	28							106					71
	15		50	30							110					73
	20	95	58	30	75	28					159				33	106	2,130
	25	105	68	35	85	35					189				38	134	2,150

型番リスト

表示件数

型番

No.	形状	高さ（H）	高さ（h）	RoHS?	最小発注数量

6	スタンダードタイプ	25	13	10	1個
8	スタンダードタイプ	32	17	10	1個
10	スタンダードタイプ	40	25	10	1個
12	スタンダードタイプ	43	25	10	1個
15	スタンダードタイプ	50	30	10	1個
20	スタンダードタイプ	58	30	10	1個
25	スタンダードタイプ	68	35	10	1個
1022	スタンダードタイプ	40	22	10	1個
1223	スタンダードタイプ	41	23	10	1個
1526	スタンダードタイプ	46	26	10	1個
1528	スタンダードタイプ	48	28	10	1個
6	薄肉タイプ	25	13	10	1個
8	薄肉タイプ	32	17	10	1個
10	薄肉タイプ	43	25	10	1個
12	薄肉タイプ	43	25	10	1個
15	薄肉タイプ	50	30	10	1個
20	薄肉タイプ	58	30	10	1個
25	薄肉タイプ	68	35	10	1個
1022	薄肉タイプ	40	22	10	1個
1223	薄肉タイプ	41	23	10	1個
1526	薄肉タイプ	46	26	10	1個
1528	薄肉タイプ	48	28	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,010円 ( 1,111円 )	在庫品1日目当日出荷可能
1,160円 ( 1,276円 )	在庫品1日目当日出荷可能
1,410円 ( 1,551円 )	在庫品1日目当日出荷可能
1,410円 ( 1,551円 )	在庫品1日目当日出荷可能
1,940円 ( 2,134円 )	在庫品1日目当日出荷可能
2,190円 ( 2,409円 )	在庫品1日目当日出荷可能
2,220円 ( 2,442円 )	在庫品1日目当日出荷可能
1,410円 ( 1,551円 )	在庫品1日目当日出荷可能
1,410円 ( 1,551円 )	在庫品1日目当日出荷可能
1,940円 ( 2,134円 )	在庫品1日目当日出荷可能
1,940円 ( 2,134円 )	在庫品1日目当日出荷可能
1,010円 ( 1,111円 )	在庫品1日目当日出荷可能
1,160円 ( 1,276円 )	在庫品1日目当日出荷可能
1,410円 ( 1,551円 )	在庫品1日目当日出荷可能
1,410円 ( 1,551円 )	在庫品1日目当日出荷可能
1,940円 ( 2,134円 )	在庫品1日目当日出荷可能
2,190円 ( 2,409円 )	在庫品1日目当日出荷可能
2,220円 ( 2,442円 )	在庫品1日目当日出荷可能
1,410円 ( 1,551円 )	在庫品1日目当日出荷可能
1,410円 ( 1,551円 )	在庫品1日目当日出荷可能
1,940円 ( 2,134円 )	在庫品1日目当日出荷可能
1,940円 ( 2,134円 )	在庫品1日目当日出荷可能

基本情報

【特長】・ボールねじ用メカストッパとしてご利用いただけます。

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応		個別対応
数量区分	小口		大口
数　量	1～9	10～30	31～
値引率	基準単価	5%	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

概要・仕様

使用例

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
ボールねじナットブラケット　ブロックタイプ
ミスミボールねじのナットサイズに合わせたサイズバリエーションを取り揃えております。
ミスミ
転造ボールねじ STD. ナット/潤滑Uナット軸径Φ20 リード5・10・20
軸径φ20の転造ボールねじです。高負荷荷重・高頻度駆動でご使用の場合、本商品からご検討ください。
ミスミ
転造ボールねじ STD. ナット/潤滑Uナット軸径Φ15 リード5・10・20
軸径φ15の転造ボールねじです。高負荷荷重・高頻度駆動でご使用の場合、本商品からご検討ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
