クランプレバー付リニアブッシュ ハウジングユニット トールブロック シングル/ダブルタイプ

クランプレバー付リニアブッシュ ハウジングユニット トールブロック シングル/ダブルタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • クランプレバー付リニアブッシュ ハウジングユニット トールブロック シングル/ダブルタイプ
  • クランプレバー付リニアブッシュ ハウジングユニット トールブロック シングル/ダブルタイプ
  • クランプレバー付リニアブッシュ ハウジングユニット トールブロック シングル/ダブルタイプ
  • クランプレバー付リニアブッシュ ハウジングユニット トールブロック シングル/ダブルタイプ
  • 数量スライド割引

ミスミオリジナル規格。スタンダードタイプに比べ、クランプレバー付タイプはワークの位置調整が可能な規格です。

クランプレバー付リニアブッシュ ハウジングユニット トールブロック シングル/ダブルタイプ:関連画像
Type 使用リニア
ブッシュ
ホルダ カラー・ネジ部 使用クランプ
レバー
(p2_1169)
レバー部 レバーネジ部 ナット 使用雰囲気
温度
右レバータイプ 左レバータイプ 材質 表面処理 材質 材質 表面処理 材質 材質
シングル ダブル シングル ダブル (P.349)
LHSSC LHSSWC LHSLC LHSLWC LMU アルミ
合金
白アルマイト
処理
SUS304相当 CLFSC 亜鉛
ダイカスト
焼付塗装 SUS303相当 ステンレス
(SUS)
−20〜80℃

規格表

型式
LHSSC16
クランプレバー付リニアブッシュ ハウジングユニット トールブロック シングル/ダブルタイプ:関連画像 LHSLC16L
クランプレバー付リニアブッシュ ハウジングユニット トールブロック シングル/ダブルタイプ:関連画像 LHSSC16G
クランプレバー付リニアブッシュ ハウジングユニット トールブロック シングル/ダブルタイプ:関連画像 LHSLC20H

(Lタイプグリース入り)
(Gタイプグリース入り)
(Hタイプグリース入り)
各種グリースに変更できます。
出荷日・価格・性能については P.338
■特長:ミスミオリジナル規格。スタンダードタイプに比べ、クランプレバー付きタイプはワークの位置調整が可能な規格です。

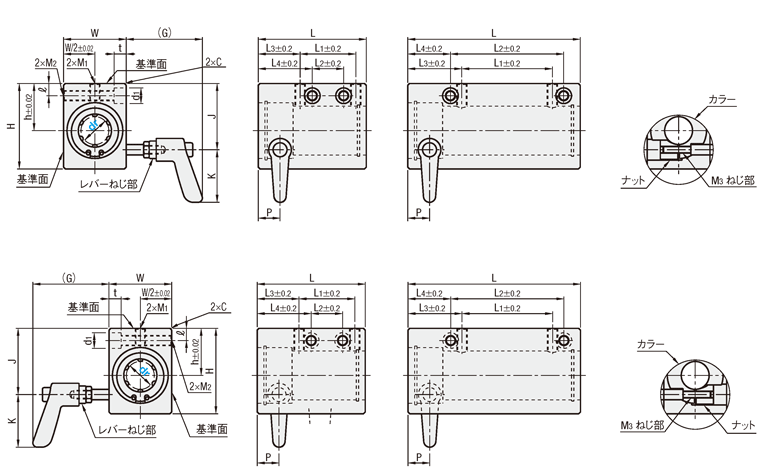

型式 L L1 L2 L3 L4 h W H (G) J K P M1
(有効長)
M2
(有効長)
M3 d1×t C
Type dr 許容差 シングル ダブル シングル ダブル シングル ダブル シングル ダブル シングル ダブル
シングル ダブル
LHSSC
LHSLC
LHSSWC
LHSLWC
16 0
−0.009
0
−0.010
62 99 32 52 18 65 24 31 31 24.5 27 36 49 43.7 38 30 12.5 7 M6
(13)
M6
(29)
M4 9×7 1
(M5ボルト用)
20 0
−0.010
0
−0.012
67 109 36 58 70 23 33 32 27 31 42 54 40.7 44 30 8 M8
(15)
M8
(34)
11×8
(M6ボルト用)
25 86 145 42 80 22 100 30.5 41 40.5 31 37 52 65 45.7 53.5 30 13.5 9 M10
(17)
M10
(42)
M5
14×10
30 91 155 44 90 110 32 43 40 58 71 42.7 59 30 M10
(17.5)
M10
(48)
(M8ボルト用)

使用上の注意はP.337を参照してください。納入時に防錆油を塗布しています。
M1は通し穴の為、ボルトがブッシュに干渉しない様に管理してください。基準面は型番記載シールの裏側になります。
dr 最大スラスト荷重 N 基本定格荷重 質量(g) ¥基準単価
グリース
  C(動)N Co(静)N LHSSC
LHSLC
LHSSWC
LHSLWC
締付け
トルク N・m
シングル ダブル シングル ダブル シングル ダブル
16 250 1.5 775 1230 1180 2350 347 526 4,740 5,570
20 250 1.5 882 1400 1370 2740 438 686 5,300 6,350
25 250 3 980 1560 1570 3140 841 1387 6,260 7,600
30 500 3 1570 2490 2740 5490 1015 1689 7,190 9,170
kgf=N×0.101972

3Dプレビュー生成型番

  • ※型番が未確定のためサンプル型番で表示しています。
    左部の「仕様・寸法の指定」から選定し、型番を確定頂くことで、指定寸法の3Dプレビューを表示することができます。
Loading...
型番
LHSLC16
LHSLC16G
LHSLC16H
LHSLC16L
LHSLC20
LHSLC20G
LHSLC20H
LHSLC20L
LHSLC25
LHSLC25G
LHSLC25H
LHSLC25L
LHSLC30
LHSLC30G
LHSLC30H
LHSLC30L
LHSLWC16
LHSLWC16G
LHSLWC16H
LHSLWC16L
LHSLWC20
LHSLWC20G
LHSLWC20H
LHSLWC20L
LHSLWC25
LHSLWC25G
LHSLWC25H
LHSLWC25L
LHSLWC30
LHSLWC30G
LHSLWC30H
LHSLWC30L
LHSSC16
LHSSC16G
LHSSC16H
LHSSC16L
LHSSC20
LHSSC20G
LHSSC20H
LHSSC20L
LHSSC25
LHSSC25G
LHSSC25H
LHSSC25L
LHSSC30
LHSSC30G
LHSSC30H
LHSSC30L
LHSSWC16
LHSSWC16G
LHSSWC16H
LHSSWC16L
LHSSWC20
LHSSWC20G
LHSSWC20L
LHSSWC25
LHSSWC25G
LHSSWC25H
LHSSWC25L
LHSSWC30
型番通常単価スライド値引通常
出荷日
RoHS内接円径 dr
(φ)
全長 L
(mm)
潤滑の種類 ボールの循環種類 基本定格荷重 動定格(詳細)
(N)
基本定格荷重 静定格
(N)
内接円形許容差(マイナス側)
(mm)
長さ レバー方向

4,740円

あり 在庫品1日目(当日可能) 対応1662なしシングル7751180-0.009シングル左レバータイプ

6,540円

あり 5日目 対応1662[潤滑油塗布] Gタイプ(低発塵)シングル7751180-0.009シングル左レバータイプ

6,540円

あり 5日目 対応1662[潤滑油塗布] Hタイプ(食品・飲料向け)シングル7751180-0.009シングル左レバータイプ

6,540円

あり 5日目 対応1662[潤滑油塗布] Lタイプ(耐熱性)シングル7751180-0.009シングル左レバータイプ

5,300円

あり 在庫品1日目(当日可能) 対応2067なしシングル8821370-0.01シングル左レバータイプ

7,100円

あり 5日目 対応2067[潤滑油塗布] Gタイプ(低発塵)シングル8821370-0.01シングル左レバータイプ

7,100円

あり 5日目 対応2067[潤滑油塗布] Hタイプ(食品・飲料向け)シングル8821370-0.01シングル左レバータイプ

7,100円

あり 5日目 対応2067[潤滑油塗布] Lタイプ(耐熱性)シングル8821370-0.01シングル左レバータイプ

6,260円

あり 在庫品1日目(当日可能) 対応2586なしシングル9801570-0.01シングル左レバータイプ

8,060円

あり 5日目 対応2586[潤滑油塗布] Gタイプ(低発塵)シングル9801570-0.01シングル左レバータイプ

8,060円

あり 5日目 対応2586[潤滑油塗布] Hタイプ(食品・飲料向け)シングル9801570-0.01シングル左レバータイプ

8,060円

あり 5日目 対応2586[潤滑油塗布] Lタイプ(耐熱性)シングル9801570-0.01シングル左レバータイプ

7,190円

あり 在庫品1日目(当日可能) 対応3091なしシングル15702740-0.01シングル左レバータイプ

8,990円

あり 5日目 対応3091[潤滑油塗布] Gタイプ(低発塵)シングル15702740-0.01シングル左レバータイプ

8,990円

あり 5日目 対応3091[潤滑油塗布] Hタイプ(食品・飲料向け)シングル15702740-0.01シングル左レバータイプ

8,990円

あり 5日目 対応3091[潤滑油塗布] Lタイプ(耐熱性)シングル15702740-0.01シングル左レバータイプ

5,570円

あり 在庫品1日目(当日可能) 対応1699なしダブル12302350-0.01-左レバータイプ

7,370円

あり 5日目 対応1699[潤滑油塗布] Gタイプ(低発塵)ダブル12302350-0.01-左レバータイプ

7,370円

あり 5日目 対応1699[潤滑油塗布] Hタイプ(食品・飲料向け)ダブル12302350-0.01-左レバータイプ

7,370円

あり 5日目 対応1699[潤滑油塗布] Lタイプ(耐熱性)ダブル12302350-0.01-左レバータイプ

6,350円

あり 在庫品1日目(当日可能) 対応20109なしダブル14002740-0.012-左レバータイプ

8,150円

あり 5日目 対応20109[潤滑油塗布] Gタイプ(低発塵)ダブル14002740-0.012-左レバータイプ

8,150円

あり 5日目 対応20109[潤滑油塗布] Hタイプ(食品・飲料向け)ダブル14002740-0.012-左レバータイプ

8,150円

あり 5日目 対応20109[潤滑油塗布] Lタイプ(耐熱性)ダブル14002740-0.012-左レバータイプ

7,600円

あり 在庫品1日目(当日可能) 対応25145なしダブル15603140-0.012-左レバータイプ

9,400円

あり 5日目 対応25145[潤滑油塗布] Gタイプ(低発塵)ダブル15603140-0.012-左レバータイプ

9,400円

あり 5日目 対応25145[潤滑油塗布] Hタイプ(食品・飲料向け)ダブル15603140-0.012-左レバータイプ

9,400円

あり 5日目 対応25145[潤滑油塗布] Lタイプ(耐熱性)ダブル15603140-0.012-左レバータイプ

9,170円

あり 在庫品1日目(当日可能) 対応30155なしダブル24905490-0.012-左レバータイプ

10,970円

あり 5日目 対応30155[潤滑油塗布] Gタイプ(低発塵)ダブル24905490-0.012-左レバータイプ

10,970円

あり 5日目 対応30155[潤滑油塗布] Hタイプ(食品・飲料向け)ダブル24905490-0.012-左レバータイプ

10,970円

あり 5日目 対応30155[潤滑油塗布] Lタイプ(耐熱性)ダブル24905490-0.012-左レバータイプ

4,740円

あり 在庫品1日目(当日可能) 対応1662なしシングル7751180-0.009シングル右レバータイプ

6,540円

あり 5日目 対応1662[潤滑油塗布] Gタイプ(低発塵)シングル7751180-0.009シングル右レバータイプ

6,540円

あり 5日目 対応1662[潤滑油塗布] Hタイプ(食品・飲料向け)シングル7751180-0.009シングル右レバータイプ

6,540円

あり 5日目 対応1662[潤滑油塗布] Lタイプ(耐熱性)シングル7751180-0.009シングル右レバータイプ

5,300円

あり 在庫品1日目(当日可能) 対応2067なしシングル8821370-0.01シングル右レバータイプ

7,100円

あり 5日目 対応2067[潤滑油塗布] Gタイプ(低発塵)シングル8821370-0.01シングル右レバータイプ

7,100円

あり 5日目 対応2067[潤滑油塗布] Hタイプ(食品・飲料向け)シングル8821370-0.01シングル右レバータイプ

7,100円

あり 5日目 対応2067[潤滑油塗布] Lタイプ(耐熱性)シングル8821370-0.01シングル右レバータイプ

6,260円

あり 在庫品1日目(当日可能) 対応2586なしシングル9801570-0.01シングル右レバータイプ

8,060円

あり 5日目 対応2586[潤滑油塗布] Gタイプ(低発塵)シングル9801570-0.01シングル右レバータイプ

8,060円

あり 5日目 対応2586[潤滑油塗布] Hタイプ(食品・飲料向け)シングル9801570-0.01シングル右レバータイプ

8,060円

あり 5日目 対応2586[潤滑油塗布] Lタイプ(耐熱性)シングル9801570-0.01シングル右レバータイプ

7,190円

あり 在庫品1日目(当日可能) 対応3091なしシングル15702740-0.01シングル右レバータイプ

8,990円

あり 5日目 対応3091[潤滑油塗布] Gタイプ(低発塵)シングル15702740-0.01シングル右レバータイプ

8,990円

あり 5日目 対応3091[潤滑油塗布] Hタイプ(食品・飲料向け)シングル15702740-0.01シングル右レバータイプ

8,990円

あり 5日目 対応3091[潤滑油塗布] Lタイプ(耐熱性)シングル15702740-0.01シングル右レバータイプ

5,570円

あり 在庫品1日目(当日可能) 対応1699なしダブル12302350-0.01-右レバータイプ

7,370円

あり 5日目 対応1699[潤滑油塗布] Gタイプ(低発塵)ダブル12302350-0.01-右レバータイプ

7,370円

あり 5日目 対応1699[潤滑油塗布] Hタイプ(食品・飲料向け)ダブル12302350-0.01-右レバータイプ

7,370円

あり 5日目 対応1699[潤滑油塗布] Lタイプ(耐熱性)ダブル12302350-0.01-右レバータイプ

6,350円

あり 在庫品1日目(当日可能) 対応20109なしダブル14002740-0.012-右レバータイプ

8,150円

あり 5日目 対応20109[潤滑油塗布] Gタイプ(低発塵)ダブル14002740-0.012-右レバータイプ

8,150円

あり 5日目 対応20109[潤滑油塗布] Lタイプ(耐熱性)ダブル14002740-0.012-右レバータイプ

7,600円

あり 在庫品1日目(当日可能) 対応25145なしダブル15603140-0.012-右レバータイプ

9,400円

あり 5日目 対応25145[潤滑油塗布] Gタイプ(低発塵)ダブル15603140-0.012-右レバータイプ

9,400円

あり 5日目 対応25145[潤滑油塗布] Hタイプ(食品・飲料向け)ダブル15603140-0.012-右レバータイプ

9,400円

あり 5日目 対応25145[潤滑油塗布] Lタイプ(耐熱性)ダブル15603140-0.012-右レバータイプ

9,170円

あり 在庫品1日目(当日可能) 対応30155なしダブル24905490-0.012-右レバータイプ

Loading...

価格表

数量スライド価格1円未満切り捨て) P.127
数量区分 標準対応 個別対応
小口 大口
数 量 1〜19 20〜34 35〜50 51~
値引率 基準単価 5% 10% お見積り
出荷日 通常 お見積り
表示数量超えはWOSにてご確認ください。

納期

クランプレバー付リニアブッシュ ハウジングユニット トールブロック シングル/ダブルタイプ:関連画像


出荷日については、コチラをご覧ください。

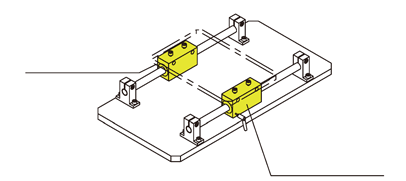

使用例

クランプレバー付リニアブッシュ ハウジングユニット トールブロック シングル/ダブルタイプ:関連画像


基本情報

タイプ ハウジング スタイル スタンダード 外筒材質 SUJ2相当
外筒表面処理 表面処理なし モーション 直動運動 精度 上級
ボール材質 SUJ2相当 保持器材質 樹脂(ジュラコンM90相当) シール シール付
