厚板打抜き用パンチ ーツバ厚12mmー -α処理®-
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

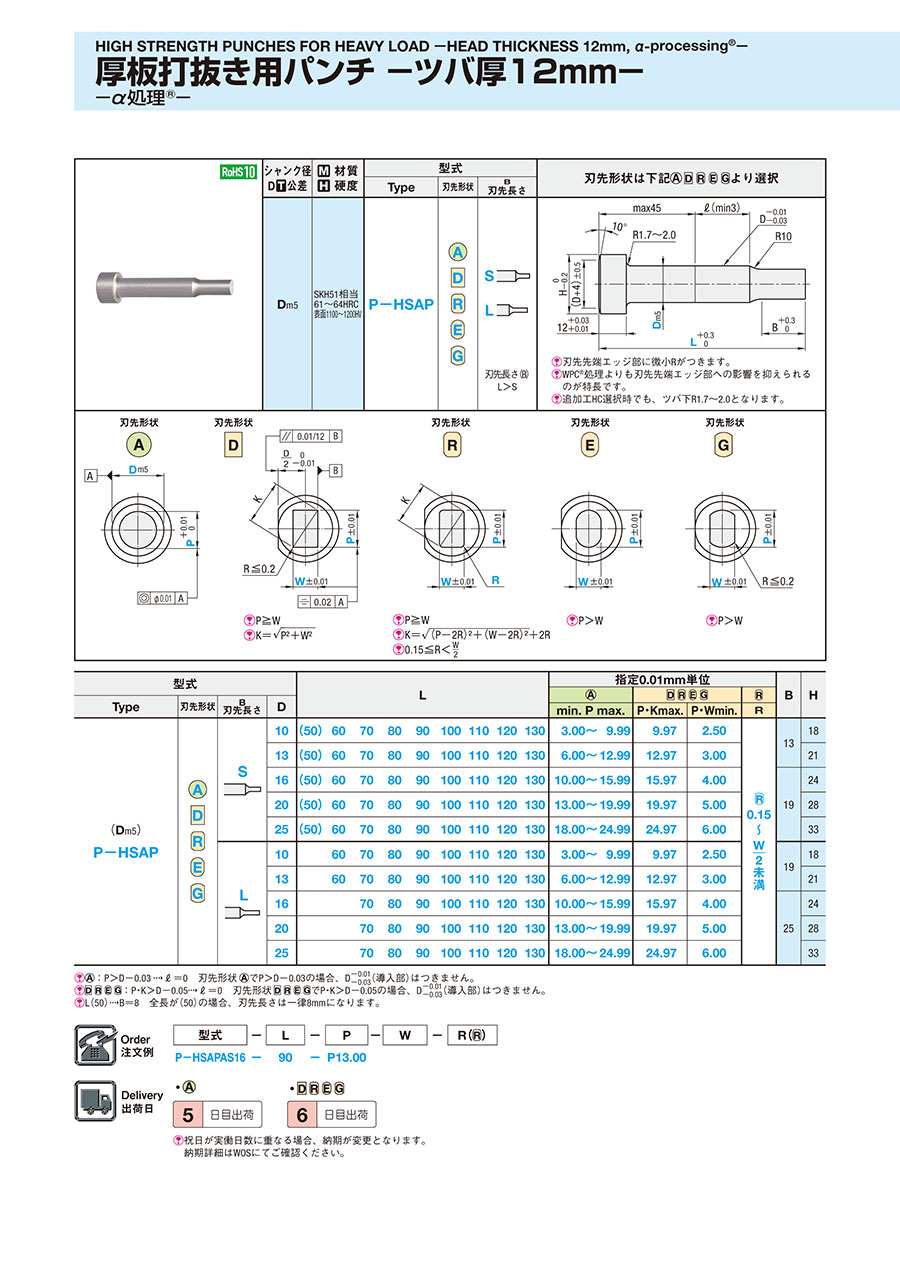

外形図・製品仕様
[ ! ]WPC®処理よりも刃先先端エッジ部への影響を抑えられるのが特長です。
[ ! ]K＝
[ ! ]P≧W[ ! ]K=
[ ! ]0.15≦R＜W2 [ ! ]P＞W [ ! ]P＞W
| シャンク径 D[ T ]公差 | [ M ]材質 | [ H ]母材硬度 | [ H ]表面硬度 （α処理） | 型式 | ||
| Type | 刃先形状 | B 刃先長さ | ||||
| m5 | SKH51相当 | 61～64HRC | 1100～1200HV | P-HSAP |
|
L＞S |
規格表
| 型式 | L | 指定0.01mm単位 | B | H | ||||||||||||||||
 |  |   | ||||||||||||||||||
| Type | 刃先形状 | 刃先長さ | D | min. | P | max. | P・Kmax. | P・Wmin | R | |||||||||||
| P-HSAP |  |  | 10 | （50） | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 3.00 | ～ | 9.99 | 9.97 | 2.50 | 0.15〜W2未満 | 13 | 18 |
| 13 | （50） | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 6.00 | ～ | 12.99 | 12.97 | 3.00 | 21 | |||||
| 16 | （50） | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 10.00 | ～ | 15.99 | 15.97 | 4.00 | 19 | 24 | ||||
| 20 | （50） | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 13.00 | ～ | 19.99 | 19.97 | 5.00 | 28 | |||||
| 25 | （50） | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 18.00 | ～ | 24.99 | 24.97 | 6.00 | 33 | |||||
 | 10 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 3.00 | ～ | 9.99 | 9.97 | 2.50 | 19 | 18 | ||||
| 13 | 60 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 6.00 | ～ | 12.99 | 12.97 | 3.00 | 21 | ||||||
| 16 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 10.00 | ～ | 15.99 | 15.97 | 4.00 | 25 | 24 | ||||||
| 20 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 13.00 | ～ | 19.99 | 19.97 | 5.00 | 28 | |||||||
| 25 | 70 | 80 | 90 | 100 | 110 | 120 | 130 | 18.00 | ～ | 24.99 | 24.97 | 6.00 | 33 | |||||||
のみ[ ! ]
：P＞D-0.03→ℓ=0 刃先形状でP＞D-0.03の場合、D-0.01/-0.03（導入部）はつきません。
[ ! ]
：P・K＞D-0.05→ℓ=0 刃先形状でP・K＞D-0.05の場合、D-0.01/-0.03（導入部）はつきません。
[ ! ]L(50)→B＝8 全長が(50)の場合、刃先長さは一律8mmになります。
注文例
| 型式 | - | L | - | P | - | W | - | R（） |
| P-HSAPAS16 | - | 90 | - | P13.00 |
出荷日
| 5 | 日目出荷 |
| 6 | 日目出荷 |
[ ! ]祝日が実働日数に重なる場合、納期が変更となります。
納期詳細はWOSにてご確認ください。
追加工
| 型式 | - | L(LC) | - | P(PC) | - | W(WC) | - | R（ ） | - | （BC・HC…etc.） |
| P-HSAPAS10 | - | LC73 | - | PC2.00 | - | BC20 |
| 追加工 | 記号 | 刃先形状 | ||||||||||||||||||||
 |     | |||||||||||||||||||||
| 刃先 |  | PC WC | 刃先寸法変更
(PKC併用の場合 0.001mm単位指定可)
| 刃先寸法変更
| ||||||||||||||||||
 | BC | 刃先長変更 2≦BC≦Bmax 指定0.1mm単位 [ ! ]全長Lは刃先長さBC＋ [ ! ]PC・WC追加工の記載内 | 刃先長変更 2≦BC≦Bmax 指定0.1mm単位 [ ! ]全長Lは刃先長さBC＋ [ ! ]PC・WC追加工の記載内 | |||||||||||||||||||
 | PRC | 刃先側端面R加工 0.1≦PRC≦1 指定0.1mm単位 [ ! ]PRC≦(P－0.2)/2 [ NG ]PCC・GC併用不可 | － | |||||||||||||||||||
 | PCC | 刃先側端面C面取り加工 0.1≦PCC≦1 指定0.1mm単位 [ ! ]PCC≦(P－0.2)/2 [ NG ]PRC・GC併用不可 | － | |||||||||||||||||||
 | PKC | 刃先公差変更 P ＋0.01 0 ⇒ ＋0.005 0 (P寸法0.001mm単位指定可) | 刃先公差変更 P・W±0.01 ⇒ ＋0.01 0 | |||||||||||||||||||
 | GC | 20°≦GC＜90° 指定1°単位 刃先長さB≧f＋2 f＝P/2×tan(90°－GC°) 三角関数の真数表 >>こちら [ NG ]LKC・LKZ・PRC・PCC | － | |||||||||||||||||||
| 全長 |  | LC | 全長変更 35＋B(BC)≦LC＜L 指定0.1mm単位 [ ! ]全長－刃先長さが35mm | 全長変更 40＋B(BC)≦LC＜L 指定0.1mm単位 [ ! ]全長－刃先長さが40mm | ||||||||||||||||||
| (LKC・LKZ併用の場合0.01mm単位指定可) | ||||||||||||||||||||||
 | LKC | 全長公差 変 更 | L ＋0.3 0 ⇒ ＋0.05 0 | |||||||||||||||||||
| (LC併用の場合、L寸法0.01mm単位指定可) | ||||||||||||||||||||||
| LKZ | 全長公差 変 更 | L ＋0.3 0 ⇒ ＋0.01 0 | ||||||||||||||||||||
| (LC併用の場合、L寸法0.01mm単位指定可) | ||||||||||||||||||||||
| 追加工 | 記号 | 刃先形状 | ||||
| | |||||
| ツバ部 |  | KC |  | ツバ部廻り止め 一面加工 |  | 廻り止め 位置変更 指定1゜単位 |
 | WKC |  | 廻り止め平行 加工(2面) |  | 廻り止め平行 加工(2面) KC併用可 | |
 | KFC |  | 廻り止め0゜と 角度指定 加工(2面) 指定1°単位 |  | 廻り止め0゜と 角度指定 加工(2面) 指定1°単位 | |
| [ NG ]KC・WKC併用不可 | [ NG ]KC・WKC併用不可 | |||||
 | NKC | － | 廻り止め無し | |||
 | HC | ツバ径変更 D＋5≦HC＜H 指定0.1mm単位 [ ! ]パンチつば端面の平面部の寸法(D＋4)は変わりません。 | ||||
 | TC | ツバ厚変更 10≦TC＜12 指定0.1mm単位 (TKM併用の場合0.01mm単位指定可) [ ! ]全長Lは(12－TC)分短くなります。 | ||||
 | TKM | ツバ厚公差 変 更 | T ＋0.03＋0.01 ⇒ 0－0.02 | |||
| (TC併用の場合、T寸法0.01mm単位指定可) | ||||||
| シャンク部 |  | SKC |  | シャンク部フラット面加工(1面) ・D10～ P≦D－2.2 W≦D－2.2 (加工幅1) [ NG ]KC・WKC・KFC併用不可 | ||
 | NDC | 導入部 無 し | ℓ≧3 ⇒ ℓ＝0 | |||
| 刃先シャー角 |  | 1F | － | [ NG ]LKC・LKZ併用不可 [ NG ] 形状のQ寸法指定不可 | ||
 | 2F | [ NG ]LKC・LKZ併用不可 [ NG ]PRC・PCC・GC併用不可 [ NG ]KC・WKC・KFC・SKC併用不可 | [ NG ]LKC・LKZ併用不可 | |||
 | 3F | [ NG ]LKC・LKZ併用不可 [ NG ]PRC・PCC・GC併用不可 [ NG ]KC・WKC・KFC・SKC併用不可 | [ NG ]LKC・LKZ併用不可 | |||
 | 4F | [ NG ]LKC・LKZ併用不可 [ NG ]PRC・PCC・GC併用不可 [ NG ]KC・WKC・KFC・SKC併用不可 | [ NG ]LKC・LKZ併用不可 | |||
 | 5F | [ ! ]全長公差L±0.3 [ ! ]球面加工ではありません [ NG ]LKC・LKZ併用不可 [ NG ]PRC・PCC・GC併用不可 [ NG ]KC・WKC・KFC・SKC併用不可 [ NG ]PKC併用不可 | [ ! ]全長公差L±0.3 [ ! ]球面加工ではありません [ NG ]LKC・LKZ併用不可 [ NG ]PKC併用不可 | |||
 | 6F | [ NG ]LKC・LKZ併用不可 [ NG ]PRC・PCC・GC併用不可 [ NG ]KC・WKC・KFC・SKC併用不可 | [ NG ]LKC・LKZ併用不可 | |||
 | 7F | [ NG ]LKC・LKZ併用不可 [ NG ]PRC・PCC・GC併用不可 [ NG ]KC・WKC・KFC・SKC併用不可 | － | |||
[ ! ]GC追加工欄に記載の三角関数の真数表はこちら。>>P.1771
[ ! ]刃先シャー角追加工の詳細はこちら。>>P.62
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
- ( - ) | お見積り |
詳細情報
基本情報
新表面処理が登場！
「コーティング無しでパンチを強化したい」「パンチの潤滑性を高めたい」
などのお悩みを、新表面処理技術「α処理®」が解決します。
【α処理®の特長】
・処理表面のナノ結晶化により靭性を損なわない硬度向上を実現！
・従来の表面処理と比較して、現寸法・刃先形状・エッジ部の変化を最小限に抑えて強化可能！
・処理表面にマイクロテクスチャを形成させることで摩擦係数が下がり摺動性と油保持力を向上！
（詳細は「α処理®（新表面処理技術） ボタンダイ＆パンチへの適用」をご参照ください。）
・ハイテン材の打ち抜きなど、パンチのつば部破損が心配な場合にお勧めです。
（詳細は「厚板打抜き用パンチ・テーパヘッドパンチ」をご参照ください）
・既存の厚板打抜き用パンチ(ツバ厚8mm)よりもツバ厚を厚くし、ツバ強度を高めたパンチです。標準ツバ厚：12mm。追加工でツバ厚/ツバ径を変更することができます。
