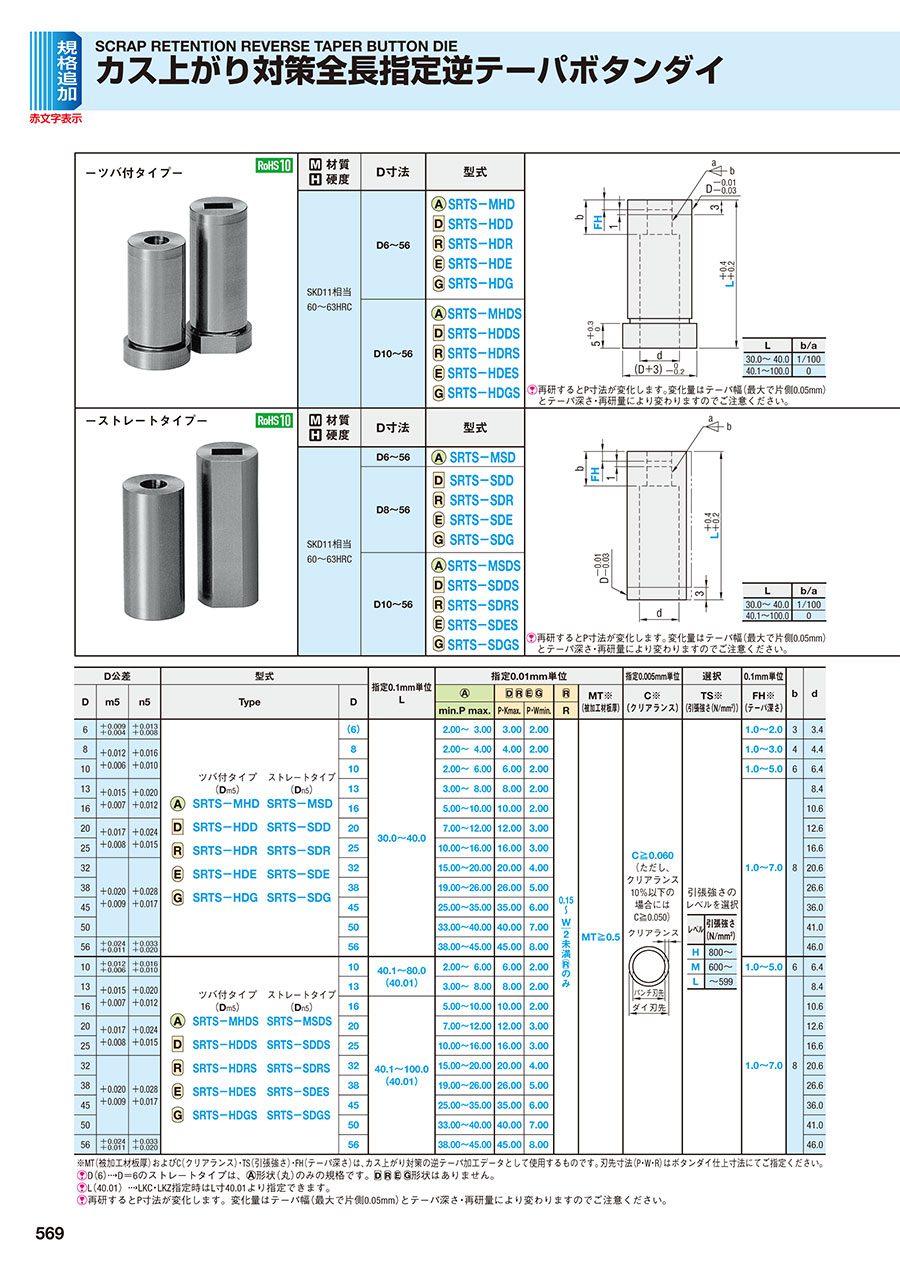

カス上がり対策全長指定逆テーパダイ　-ストレートタイプ-　-ノーマル・α処理®-

外形図・製品仕様

L	b/a
30.0～  40.0	1/100
40.1～100.0	0

[ ! ]再研するとP寸法が変化します。変化量はテーパ幅（最大で片側0.05mm）とテーパ深さ・再研量により変わりますのでご注意ください。

刃先形状刃先形状刃先形状刃先形状刃先形状

[ ! ]P－0.4≧1.5
　(P寸ストレート部1.5mm以上)
[ ! ]P≧W　[ ! ]K＝

[ ! ]P≧W
[ ! ]P－2R≧1.5
　(P寸ストレート部1.5mm以上)
[ ! ]K＝
[ ! ]0.15≦R＜W2

[ ! ]P＞W

[ ! ]P＞W
[ ! ]≧1.5
　(P寸ストレート部1.5mm以上)

規格表

※MT（被加工材板厚）およびC（クリアランス）・TS（引張強さ）・FH（テーパ深さ）は、カス上がり対策の逆テーパ加工データとして使用するものです。刃先寸法（P・W・R）はボタンダイ仕上寸法にてご指定ください。
[ ! ]D（6）→D＝6のストレートタイプは、形状（丸）のみの規格です。形状はありません。
[ ! ]L （40.01）→LKC・LKZ指定時はL寸40.01より指定できます。
[ ! ]再研するとP寸法が変化します。変化量はテーパ幅（最大で片側0.05mm）とテーパ深さ・再研量により変わりますのでご注意ください。

注文例

型式	-	L	-	P	-	W	-	R（のみ）	-	MT	-	C	-	TS	-	FH
SRTSP-MSD 10	-	35.1	-	P5.00					-	MT1.5	-	C0.105	-	H	-	FH2.0

出荷日

追加工

追加工		記号	刃先形状
刃先		PC WC	刃先径変更 min：PW ＞ PCWC ≧ P・Wmin2 ≧2.00 指定0.01mm単位
			max：PW ＜ PCWC ≦ P・Kmax＋0.2 指定0.01mm単位
全長		LKC	全長公差変更 L ＋0.4＋0.2 ⇨ ＋0.05 0		(L寸0.01mm単位指定可)
		LKZ	全長公差変更 L ＋0.4＋0.2 ⇨ ＋0.01 0		(L寸0.01mm単位指定) [ NG ]D＞25適用不可
ツバ部		KC		ツバ部廻り止め 一面加工		廻り止め 位置変更 指定1゜単位
				廻り止め 一面加工 [ NG ]D6適用不可		廻り止め 位置変更 指定1゜単位
		WKC	廻り止め平行加工(2面) [ ! ] 形状はKC併用可 [ NG ]ストレートタイプのD6適用不可

追加工		記号	刃先形状
		KFC		廻り止め0゜と角度指定 加工(2面) 指定1゜単位		廻り止め0゜と角度指定 加工(2面) 指定1゜単位
			[ NG ]KC・WKC併用不可 [ NG ]L(LC)＜16,D＞25適用不可 [ NG ]ストレートタイプ不可		[ NG ]KC・WKC併用不可 [ NG ]L(LC)＜16,D＞25適用不可 [ NG ]ストレートタイプ不可
		HC	ツバ径変更 D≦HC＜(D＋3) 指定0.1mm単位
		TC	ツバ厚変更　　　　　　　2≦TC＜5 指定0.1mm単位(TKC・TKM併用の場合0.01mm単位指定可) [ ! ]全長は指定寸法のままです。
		TKC	ツバ厚公差変更 　T ＋0.30 ⇨ ＋0.02 0 (TC併用の場合、T寸法0.01mm単位指定可)
		TKM	ツバ厚公差変更 　T ＋0.30 ⇨  0－0.02 (TC併用の場合、T寸法0.01mm単位指定可)
		RC			ツバ付タイプのみ適用 リテーナ面に対してツバ部を－0.04～0に加工
その他		SKC	シャンク部フラット面加工(1面) [ ! ]ツバ付タイプのみ適用 [ ! ]D≧8に適用 [ NG ]KC・WKC・KFC併用不可　[ NG ]ストレートタイプ不可
	浮き防止用 キー溝加工	KM	[ NG ] ツバ付タイプ適用不可 詳細は>>こちらをご参照ください。

関連情報

ボタンダイの刃先・内径強化商品がついに登場！

α処理^®による機械的特性の向上（SKD11）

70%以上UP!

30%以上UP!

処理前

処理後

処理前

処理後

圧縮残留応力[MPa]

硬度[HV]

α処理®は母材表面をナノ結晶化させて強化する新表面処理技術です。製品の寸法・エッジ部・カス上がり対策溝の形状をほとんど変化させることなく、圧縮残留応力を付与し表面硬度を向上させます。また処理面にマイクロテクスチャを形成させることで摺動性も向上します。ボタンダイにα処理®をおこなうことで刃先・内径を強化し従来の製品と比較して飛躍的に耐摩耗性を向上させます。金属コーティングのように膜厚による変寸の心配もありません。ボタンダイのメンテナンス回数を減らし生産現場の改善に貢献します。

■試験結果

被加工材引張強度：440MPa 板厚：4.5mm
従来品（ミスミのSR-MHD）では約6万ショットで製品かえり高さが許容値を超えてしまい交換が必要でしたが、α処理®品（SRP-MHD）を使用したところ21万ショットを超えても製品かえり高さが許容値以下を維持しました。
