プレス金型部品技術窓口

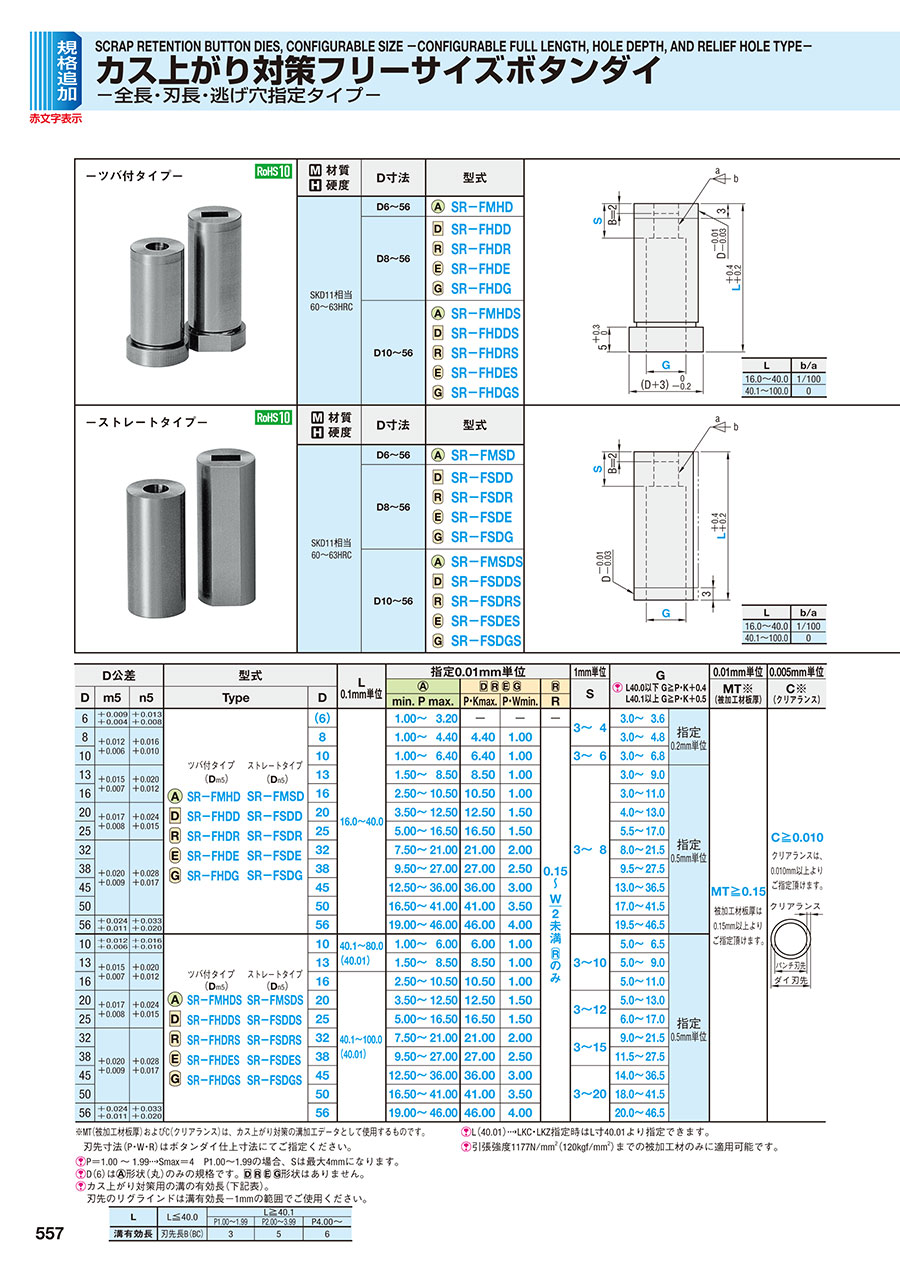

![]() | |||||
| L | b/a | ||||
| 16.0~ 40.0 | 1/100 | ||||
| 40.1~100.0 | 0 | ||||
刃先形状 刃先形状 刃先形状 刃先形状 刃先形状 [ ! ]P-0.4≧1.5
[ ! ]P≧W
[ ! ]P>W [ ! ]P>W
≧1.5| [ M ]材質 | [ H ]母材硬度 | D寸法 | 型式 | |
|---|---|---|---|---|
| ノーマル | α処理® | |||
| SKD11相当 | 60~63HRC | 6~56 | SR-FMSD | SRP-FMSD |
| 8~56 | SR-FSDD SR-FSDR SR-FSDE SR-FSDG | SRP-FSDD SRP-FSDR SRP-FSDE SRP-FSDG | ||
| 10~56 | SR-FMSDS SR-FSDDS SR-FSDRS SR-FSDES SR-FSDGS | SRP-FMSDS SRP-FSDDS SRP-FSDRS SRP-FSDES SRP-FSDGS | ||
[ H ]α処理®の表面硬度は1100~1200HVです。
| 型式 | L 0.1mm単位 | 指定0.01mm単位 | 1mm単位 | G L40.0以下 G≧P・K+0.4 L40.1以上 G≧P・K+0.5 | 0.01mm単位 | 0.005mm単位 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
|
| S | MT※ (被加工剤板厚) | C※ (クリアランス) | ||||||||||||
| Type | D | min. | P | max. | P・Kmax. | P・Wmin | R | ||||||||||
| (6) | 16.0~40.0 | 1.00 | ~ | 3.20 | - | - | - | 3~4 | 3.0 | ~ | 3.6 | 指定 0.2mm単位 | MT≧0.15 被加工材板厚は 0.15mm以上より ご指定頂けます。 | C≧0.010 クリアランスは、 0.010mm以上より ご指定頂けます。
| |||
| ストレートタイプ | 8 | 1.00 | ~ | 4.40 | 4.40 | 1.00 |
のみ | 3.0 | ~ | 4.8 | |||||||
| (Dn5) | 10 | 1.00 | ~ | 6.40 | 6.40 | 1.00 | 3~6 | 3.0 | ~ | 6.8 | |||||||
| (ノーマル) SR-FMSD SR-FSDD SR-FSDR SR-FSDE SR-FSDG | (α処理®) SRP-FMSD SRP-FSDD SRP-FSDR SRP-FSDE SRP-FSDG | 13 | 1.50 | ~ | 8.50 | 8.50 | 1.00 | 3~8 | 3.0 | ~ | 9.0 | 指定 0.5mm単位 | ||||
| 16 | 2.50 | ~ | 10.50 | 10.50 | 1.00 | 3.0 | ~ | 11.0 | |||||||||
| 20 | 3.50 | ~ | 12.50 | 12.50 | 1.50 | 4.0 | ~ | 13.0 | |||||||||
| 25 | 5.00 | ~ | 16.50 | 16.50 | 1.50 | 5.5 | ~ | 17.0 | |||||||||
| 32 | 7.50 | ~ | 21.00 | 21.00 | 2.00 | 8.0 | ~ | 21.5 | |||||||||
| 38 | 9.50 | ~ | 27.00 | 27.00 | 2.50 | 9.5 | ~ | 27.5 | |||||||||
| 45 | 12.50 | ~ | 36.00 | 36.00 | 3.00 | 13.0 | ~ | 36.5 | |||||||||
| 50 | 16.50 | ~ | 41.00 | 41.00 | 3.50 | 17.0 | ~ | 41.5 | |||||||||
| 56 | 19.00 | ~ | 46.00 | 46.00 | 4.00 | 19.5 | ~ | 46.5 | |||||||||
| 10 | 40.1~80.0 (40.01) | 1.00 | ~ | 6.00 | 6.00 | 1.00 | 3~10 | 5.0 | ~ | 6.5 | 指定 0.5mm単位 | ||||||
| ストレートタイプ | 13 | 1.50 | ~ | 8.50 | 8.50 | 1.00 | 5.0 | ~ | 9.0 | ||||||||
| (Dn5) | 16 | 40.1~100.0 (40.01) | 2.50 | ~ | 10.50 | 10.50 | 1.00 | 5.0 | ~ | 11.0 | |||||||
| (ノーマル) SR-FMSDS SR-FSDDS SR-FSDRS SR-FSDES SR-FSDGS | (α処理®) SRP-FMSDS SRP-FSDDS SRP-FSDRS SRP-FSDES SRP-FSDGS | 20 | 3.50 | ~ | 12.50 | 12.50 | 1.50 | 3~12 | 5.0 | ~ | 13.0 | |||||
| 25 | 5.00 | ~ | 16.50 | 16.50 | 1.50 | 6.0 | ~ | 17.0 | |||||||||
| 32 | 7.50 | ~ | 21.00 | 21.00 | 2.00 | 3~15 | 9.0 | ~ | 21.5 | ||||||||
| 38 | 9.50 | ~ | 27.00 | 27.00 | 2.50 | 11.5 | ~ | 27.5 | |||||||||
| 45 | 12.50 | ~ | 36.00 | 36.00 | 3.00 | 3~20 | 14.0 | ~ | 36.5 | ||||||||
| 50 | 16.50 | ~ | 41.00 | 41.00 | 3.50 | 18.0 | ~ | 41.5 | |||||||||
| 56 | 19.00 | ~ | 46.00 | 46.00 | 4.00 | 20.0 | ~ | 46.5 | |||||||||
形状(丸)のみの規格です。
形状はありません。| L | L≦40.0 | L≧40.1 | |||
| P1.00~1.99 | P2.00~3.99 | P4.00~ | |||
| 溝有効長 | 刃先長B(BC) | 3 | 5 | 6 | |
| 型式 | - | L | - | P | - | W | - | R( のみ) | - | S | - | G | - | MT | - | C |
| SRP-FMSD10 | - | 35 | - | P5.00 | - | S6 | - | G5.4 | - | MT1.5 | - | C0.105 |
|
|
| 型式 | - | L | - | P | - | W | - | R | - | S | - | G | - | MT | - | C | - | (BC・HC・TC…etc.) |
| SRP-FMSD10 | - | 35.1 | - | P5.00 | - | S6 | - | G5.4 | - | MT1.50 | - | C0.105 | - | TC4-KC |
| 追加工 | 記号 | 刃先形状 | ||||||||
![]() | ![]() | |||||||||
| 刃先 | ![]() | BC | 刃先長変更
1≦BC≦S 指定0.1mm単位 [ NG ]L>40適用不可 | 刃先長変更 1≦BC<2 指定0.1mm単位 [ NG ]L>40適用不可 | ||||||
![]() | PKC | 刃先径公差変更 P +0.010 ⇒ +0.0050 | 刃先径公差変更 P・W±0.01⇒+0.010 | |||||||
| 全長 | ![]() | LKC | 全長公差変更 L +0.4+0.2 ⇒ +0.050 | [ ! ]LKC使用の場合 L寸0.01mm単位指定可 | ||||||
| LKZ | 全長公差変更 L +0.4+0.2 ⇒ +0.010 | [ ! ]LKZ使用の場合 L寸0.01mm単位指定可 [ NG ]D>25適用不可 | ||||||||
| ツバ部 | ![]() | KC | ![]() | ツバ部廻り止 め一面加工 | ![]() | 廻り止め 位置変更 指定1゜単位 | ||||
![]() | ![]() | 廻り止め 一面加工 [ NG ]D6適用不可 | ![]() | 廻り止め 位置変更 指定1゜単位 | ||||||
![]() | WKC | 廻り止め平行加工(2面) [ ! ] 形状はKC併用可[ NG ]ストレートタイプのD6適用不可 | ||||||||
| 追加工 | 記号 | 刃先形状 | ||||
![]() | ![]() | |||||
| ツバ部 | ![]() | KFC | ![]() | 廻り止め0゜と 角度指定 加工(2面) 指定1゜単位 | ![]() | 廻り止め0゜と 角度指定 加工(2面) 指定1゜単位 |
| [ NG ]KC・WKC併用不可 [ NG ]L(LC)<16,D>25適用不可 [ NG ]ストレートタイプ適用不可 | [ NG ]KC・WKC併用不可 [ NG ]L(LC)<16,D>25適用不可 [ NG ]ストレートタイプ適用不可 | |||||
![]() | HC | ツバ径変更 D≦HC<(D+3) 指定0.1mm単位 | ||||
![]() | TC | ツバ厚変更 2≦TC<5 指定0.1㎜単位(TKC・TKM併用の場合0.01mm単位指定可) [ ! ]全長は指定寸法のままです。 | ||||
![]() | TKC | ツバ厚公差変更 T+0.30 ⇒ +0.020 | ||||
| (TC併用の場合、T寸法0.01mm単位指定可) | ||||||
| TKM | ツバ厚公差変更 T+0.30 ⇒ 0-0.02 | |||||
| (TC併用の場合、T寸法0.01mm単位指定可) | ||||||
![]() | RC | ![]() | ツバ付タイプのみ適用 リテーナ面に対してツバ部を-0.04~0に加工 [ NG ]L<30適用不可 | |||
| その他 | ![]() | SKC | シャンク部フラット面加工(1面) [ ! ]ツバ付タイプのみ適用 [ ! ]D≧8 L≧20に適用 [ NG ]KC・WKC・KFC併用不可 [ NG ]ストレートタイプ不可 | |||
| 浮き防止用 キー溝加工 | KM | [ NG ]ツバ付タイプ適用不可 詳細は>>こちら | ||||
ボタンダイの刃先・内径強化商品がついに登場!

■試験結果
被加工材引張強度:440MPa 板厚:4.5mm
従来品(ミスミのSR-MHD)では約6万ショットで製品かえり高さが許容値を超えてしまい交換が必要でしたが、α処理®品(SRP-MHD)を使用したところ21万ショットを超えても製品かえり高さが許容値以下を維持しました。

| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
ボタンダイの表面処理商品が初登場!刃先・内面を強化!
「パンチ同様にボタンダイも高寿命化を図りたい」「ボタンダイのコーティングに試行錯誤している」
などのお悩みを、新表面処理技術「α処理®」がを解決します。
【α処理®の特長】
・処理表面のナノ結晶化により靭性を損なわない硬度向上を実現!
・従来の表面処理と比較して、現寸法・刃先形状・カス上がり対策溝形状の変化を最小限に抑えて強化可能!
・処理表面にマイクロテクスチャを形成させることで摩擦係数が下がり摺動性向上!
(詳細は「α処理®(新表面処理技術) ボタンダイ&パンチへの適用」またはページ下部の関連情報をご参照ください。)
*カス上がり対策ボタンダイとは
カス上がり対策ボタンダイとは、ボタンダイの内面に加工された傾斜溝によってカス上がりを抑制する商品です。
(詳細は「カス上がり対策ダイ」をご参照ください。)
⇒ハイテン材のカス上がりにお悩みの方はこちらもご参照ください。「カス上がり対策逆テーパダイ」
