フリーサイズボタンダイ 全長・刃長・逃げ穴指定 －ツバ付タイプ－ -ノーマル・α処理®-
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：5日目～13日目
ボタンダイの表面処理商品が初登場！刃先・内面を強化！「パンチ同様にボタンダイも高寿命化を図りたい」「ボ...
詳細を確認- α処理®の適用範囲はP≧1です。
未確定：候補が346型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図・製品仕様
| L | b/a |
| 16.0~40.0 | 1/100 |
| 40.1~100.0 | 0 |
刃先形状 刃先形状 刃先形状 刃先形状 刃先形状 [ ! ]P≧W [ ! ]K＝
[ ! ]P≧W[ ! ]K＝
[ ! ]0.15≦R＜W2 [ ! ]P＞W [ ! ]P＞W
[ ! ]α処理®の範囲は刃先内面及び刃先側端面です。
[ ! ]α処理®は刃先先端エッジ部に微小Rがつきます。
| [ M ]材質 | [ H ]硬度 | D寸法 | 型式 | ||||
| 刃先形状 | ノーマル | α処理® | |||||
| SKD11相当 | 60～63HRC | 6 | ～ | 56 |
| FMHD | P-FMHD |
| 8 | ～ | 56 |
| FHDD | P-FHDD | ||
| FHDR | P-FHDR | ||||||
| FHDE | P-FHDE | ||||||
| FHDG | P-FHDG | ||||||
| 10 | ～ | 56 |
| FMHDS | P-FMHDS | ||
| FHDDS | P-FHDDS | ||||||
| FHDRS | P-FHDRS | ||||||
| FHDES | P-FHDES | ||||||
| FHDGS | P-FHDGS | ||||||
[ H ]α処理®の表面硬度は1100～1200HVです。
規格表
| 型式 | 指定0.1mm単位 | 指定0.01mm単位 | 1mm単位 | G | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L |
|
|
| S | [ ! ]L40.0以下 G≧P・K+0.4 | ||||||||||||||||||
| Type | D | min. | P | max. | P・Kmax. | P・Wmin | R | L40.0以上 G≧P・K+0.5 | |||||||||||||||
| ツバ付きタイプ | （6） | 16.0 | ～ | 40.0 | （0.50） | ～ | 3.20 | - | - |
 のみ | 3 | ～ | 4 | 3.0 | ～ | 3.6 | 指定 0.2mm単位 | ||||||
| （Dm5） | 8 | （0.50） | ～ | 4.40 | 4.00 | 1.00 | 3.0 | ～ | 4.8 | ||||||||||||||
| （ノーマル） | （α処理®） | 10 | 1.00 | ～ | 6.40 | 6.40 | 1.00 | 3 | ～ | 6 | 3.0 | ～ | 6.8 | |||||||||
| FMHD FHDD FHDR FHDE FHDG | P-FMHD P-FHDD P-FHDR P-FHDE P-FHDG | 13 | 1.50 | ～ | 8.50 | 8.50 | 1.00 | 3 | ～ | 8 | 3.0 | ～ | 9.0 | 指定 0.5mm単位 | |||||||||
| 16 | 2.50 | 10.50 | 10.50 | 1.00 | 3.0 | ～ | 11.0 | ||||||||||||||||
| 20 | 3.50 | ～ | 12.50 | 12.50 | 1.50 | 4.0 | ～ | 13.0 | |||||||||||||||
| 25 | 5.00 | ～ | 16.50 | 16.50 | 1.50 | 5.5 | ～ | 17.0 | |||||||||||||||
| 32 | 7.50 | ～ | 21.00 | 21.00 | 2.00 | 8.0 | ～ | 21.5 | |||||||||||||||
| 38 | 9.50 | ～ | 27.00 | 27.00 | 2.50 | 9.5 | ～ | 27.5 | |||||||||||||||
| 45 | 12.50 | 36.00 | 36.00 | 3.00 | 13.0 | ～ | 36.5 | ||||||||||||||||
| 50 | 16.50 | 41.00 | 41.00 | 3.50 | 17.0 | ～ | 41.5 | ||||||||||||||||
| 56 | 19.00 | ～ | 46.00 | 46.00 | 4.00 | 19.5 | ～ | 46.5 | |||||||||||||||
| ツバ付きタイプ | 10 | 40.1 （40.01） | ～ | 80.0 | 1.00 | ～ | 6.40 | 6.40 | 1.00 |
のみ | 3 | ～ | 10 | 5.0 | ～ | 6.5 | 指定 0.5mm単位 | ||||||
| （Dm5） | 13 | 1.50 | ～ | 8.50 | 8.50 | 1.00 | 5.0 | ～ | 9.0 | ||||||||||||||
| （ノーマル） | （α処理®） | 16 | 40.1 （40.01） | ～ | 100.0 | 2.50 | 10.50 | 10.50 | 1.00 | 5.0 | ～ | 11.0 | ||||||||||
| FMHDS FHDDS FHDRS FHDES FHDGS | P-FMHDS P-FHDDS P-FHDRS P-FHDES P-FHDGS | 20 | 3.50 | ～ | 12.50 | 12.50 | 1.50 | 3 | ～ | 12 | 5.0 | ～ | 13.0 | ||||||||||
| 25 | 5.00 | ～ | 16.50 | 16.50 | 1.50 | 6.0 | ～ | 17.0 | |||||||||||||||
| 32 | 7.50 | ～ | 21.00 | 21.00 | 2.00 | 3 | ～ | 15 | 9.0 | ～ | 21.5 | ||||||||||||
| 38 | 9.50 | ～ | 27.00 | 27.00 | 2.50 | 11.0 | ～ | 27.5 | |||||||||||||||
| 45 | 12.50 | 36.00 | 36.00 | 3.00 | 3 | ～ | 20 | 14.0 | ～ | 36.5 | |||||||||||||
| 50 | 16.50 | 41.00 | 41.00 | 3.50 | 18.0 | ～ | 41.5 | ||||||||||||||||
| 56 | 19.00 | ～ | 46.00 | 46.00 | 4.00 | 20.0 | ～ | 46.5 | |||||||||||||||
[ ! ]D（6）→D=6のストレートタイプは、
形状（丸）のみの規格です。
形状はありません。
[ ! ]P=1.00～1.99→Smax=4 P1.00～1.99の場合、Sは最大4mmになります。
[ ! ]α処理®の適用範囲はP≧1です。
形状（丸）のみの規格です。形状はありません。[ ! ]P=1.00～1.99→Smax=4 P1.00～1.99の場合、Sは最大4mmになります。
[ ! ]α処理®の適用範囲はP≧1です。
[ ! ]L（40.01）→LKC・LKZ指定時はL寸40.01より指定できます。
注文例
| 型式 | - | L | - | P | - | W | - | R（ のみ） | - | S | - | G |
| P-FMHD 10 | - | 35.1 | - | P5.00 | - | S6 | - | G5.4 |
出荷日
■ノーマル| 5 | 日目出荷 |
■α処理® （P-）
| 9 | 日目出荷 |
[ ! ]α処理®は納期に土祝日を含みません。納期詳細はWOSにてご確認ください。
追加工
| 型式 | - | L | - | P | - | W | - | R | - | S | - | G | - | （BC・HC・TC…etc.） |
| P-FMHD 10 | - | 35.1 | - | P5.00 | - | S6 | - | G5.4 | - | TC4-KC |
| 追加工 | 記号 | 刃先形状 | ||||
 |     | |||||
| 刃先 |  | BC | 刃先長変更 1≦BC≦b 指定0.1mm単位 [ NG ]L＞40適用不可 [ NG ]P＜1.00適用不可 | |||
 | PKC | 刃先径公差変更 P＋0.010 ⇒ ＋0.0050 [ NG ]P＜1.00適用不可 | 刃先径公差変更 P・W±0.01 ⇒ ＋0.010 | |||
 | PC GC | 刃先径・逃がし穴径変更 P<PC≦Pmax 指定0.01mm単位 G< GC≦Gmax 指定0.5mm単位 GC≧PC+0.4 ※但しL40以下且つD10以下 指定0.2mm単位 | - | |||
| 全長 |  | LKC | 全長公差変更 L＋0.4＋0.2 ⇒ ＋0.050 | （ L寸0.01mm単位指定可） | ||
| LKZ | 全長公差変更 L＋0.4＋0.2 ⇒ ＋0.010 | （L寸0.01mm単位指定可） [ NG ]D＞25適用不可 | ||||
| ツバ部 |  | KC |  | ツバ部廻り止め 一面加工 |  | 廻り止め 位置変更 指定1゜単位 |
 |  | 廻り止め 一面加工 [ NG ]D6適用不可 |  | 廻り止め 位置変更 指定1゜単位 | ||
 | WKC | 廻り止め平行加工(2面) [ ! ] 形状はKC併用可[ NG ]ストレートタイプのD6適用不可 | ||||
 | KFC | 廻り止め0゜と  | 廻り止め0゜と  | |||
[ NG ]KC・WKC併用不可 [ NG ]L＜16，D＞25適用不可 [ NG ]ストレートタイプ不可 | [ NG ]KC・WKC 併用不可 [ NG ]L＜16，D＞25適用不可 [ NG ]ストレートタイプ不可 | |||||
| 追加工 | 記号 | 刃先形状 | |||||||||||||
 | | ||||||||||||||
| ツバ部 |  | HC | ツバ径変更 D≦HC＜（D＋3） 指定0.1㎜単位 | ||||||||||||
 | TC | ツバ厚変更 2≦TC＜5 指定0.1mm単位 （TKC・TKM併用の場合0.01mm単位指定可） [ ! ]全長は指定寸法のままです。 | |||||||||||||
 | TKC | ツバ厚公差変更 T＋0.3 0 ⇒ ＋0.02 0 (TC併用の場合、T寸法0.01mm単位指定可) | |||||||||||||
| TKM | ツバ厚公差変更 T＋0.3 0 ⇒ 0－0.02 (TC併用の場合、T寸法0.01mm単位指定可) | ||||||||||||||
 | RC | ツバ付タイプのみ適用  | |||||||||||||
| その他 |  | SKC | シャンク部フラット面加工（1面） [ ! ]ツバ付タイプのみ適用 [ ! ]D≧8に適用 L≧20に適用 [ NG ]KC・WKC・KFC併用不可 [ NG ]ストレートタイプ不可 | ||||||||||||
 | KUC |  |  | ||||||||||||
| シャンク部フラット面加工（0°）と廻り止め角度指定加工（1面） 指定1°単位 90≦KUC≦270 [ ! ]D≧8 L(LC)≧20に適用 [ ! ]出荷日+1日 [ NG ]ストレートタイプ適用不可 [ NG ]KC・WKC・KFC・SKC併用不可 [ NG ]ストーク適用不可 | |||||||||||||||
 | KM | ||||||||||||||
| 浮き防止用キー溝加工 [ NG ]D＜6適用不可 [ NG ]WKC･ANF併用不可 [ ! ]D＝6の時、刃先形状は  のみ適用 | |||||||||||||||
| |||||||||||||||
| [ ! ]KM加工は廻り止め加工の対称位置になります。 [ NG ]ツバ付タイプ適用不可 | |||||||||||||||
関連情報
ボタンダイの刃先・内径強化商品がついに登場！
α処理®による機械的特性の向上（SKD11） 圧縮残留応力［MPa］ 硬度［HV］
α処理®は母材表面をナノ結晶化させて強化する新表面処理技術です。製品の寸法・エッジ部・カス上がり対策溝の形状をほとんど変化させることなく、圧縮残留応力を付与し表面硬度を向上させます。また処理面にマイクロテクスチャを形成させることで摺動性も向上します。ボタンダイにα処理®をおこなうことで刃先・内径を強化し従来の製品と比較して飛躍的に耐摩耗性を向上させます。金属コーティングのように膜厚による変寸の心配もありません。ボタンダイのメンテナンス回数を減らし生産現場の改善に貢献します。
■試験結果
被加工材引張強度：440MPa 板厚：4.5mm
従来品（ミスミのSR-MHD）では約6万ショットで製品かえり高さが許容値を超えてしまい交換が必要でしたが、α処理®品（SRP-MHD）を使用したところ
21万ショットを超えても製品かえり高さが許容値以下を維持しました。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
詳細情報
基本情報
ボタンダイの表面処理商品が初登場！刃先・内面を強化！
「パンチ同様にボタンダイも高寿命化を図りたい」「ボタンダイのコーティングに試行錯誤している」
などのお悩みを、新表面処理技術「α処理®」が解決します。
【α処理®の特長】
・処理表面のナノ結晶化により靭性を損なわない硬度向上を実現！
・従来の表面処理と比較して、現寸法・刃先形状・カス上がり対策溝形状の変化を最小限に抑えて強化可能！
・処理表面にマイクロテクスチャを形成させることで摩擦係数が下がり摺動性向上！
（詳細は「α処理®（新表面処理技術） ボタンダイ＆パンチへの適用」またはページ下部の関連情報をご参照ください。）
⇒カス上がりにお悩みの方はこちらもご参照ください。「カス上がり対策ダイ」 「カス上がり対策逆テーパダイ」
■プレス金型用標準部品の新商品紹介はこちら。
ご注意
- α処理®の適用範囲はP≧1です。

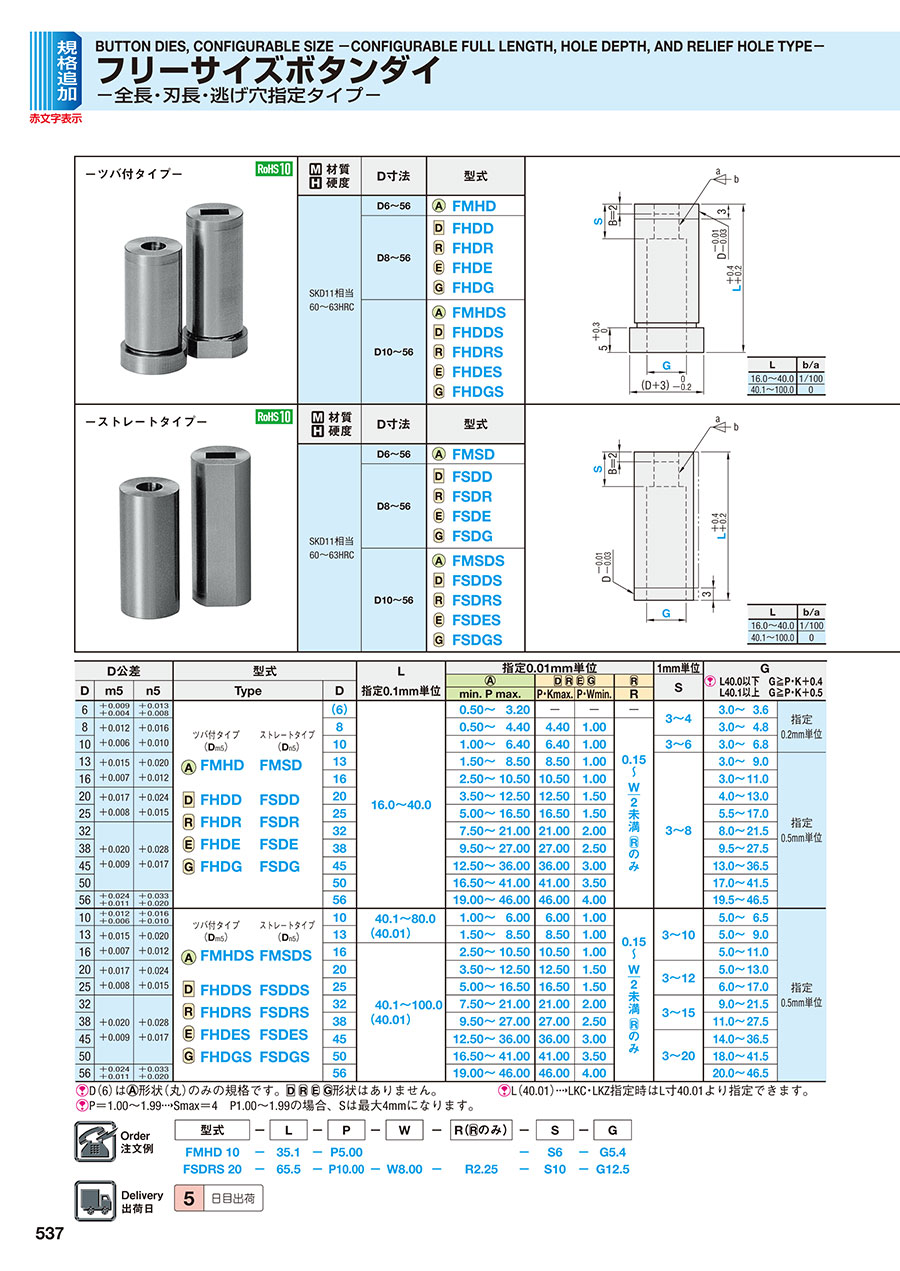

カタログ
フリーサイズボタンダイ 全長・刃長・逃げ穴指定 －ツバ付タイプ－ -ノーマル・α処理®-のレビュー
金型用部品
5
5.02022/11/10
この商品は自社の金型用の部品として使用しています。ボタンダイとしての使用ですが、自社の金型の規格に合っているものを選ぶこ...もっと読む
0人が参考にしています。
金型部品
5
5.02022/01/28
サイズが通常より選びやすいので狭い場所に入れなくてはいけない時などに便利です
0人が参考にしています。
よくあるご質問（FAQ）
Qツバ付のボタンダイでSKCを使用した場合、ツバも一緒にカットされますか？
A
ツバも一緒にカットされます。
