RAPiD Designサポートページ（SOLIDWORKS版）
サポートページ内を検索
メカニカル標準部品ライブラリー（メイン機能）
RAPiD Design 活用テクニック
寸法違いのCADモデルを簡単にインポートする方法
ミスミ品CADモデル

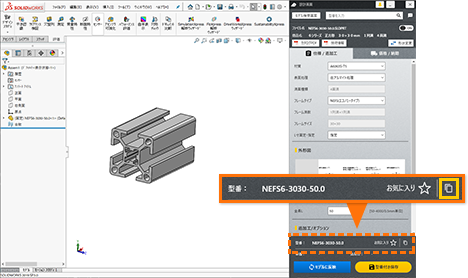

1型番横のコピー
をクリックすると、型番をクリップボードに保存できます。
2先程コピーしたものを、検索バーに貼り付けます。

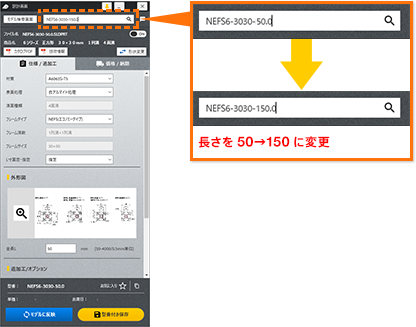

検索バー上で、長さを変更し、検索します。

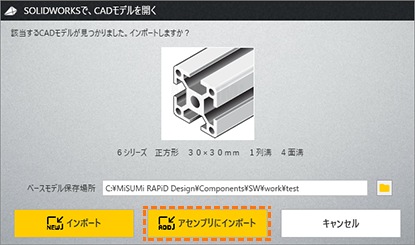

3「アセンブリにインポート」ボタンをクリックします。
4SOLIDWORKSのアセンブリにCADモデルがインポートされます。
ミスミ以外のメーカー品CADモデル

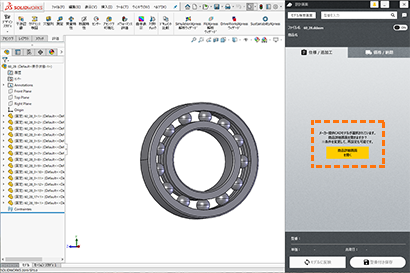

1インポートしたCADモデルをクリックして、設計画面の「商品詳細画面を開く」を選択します。

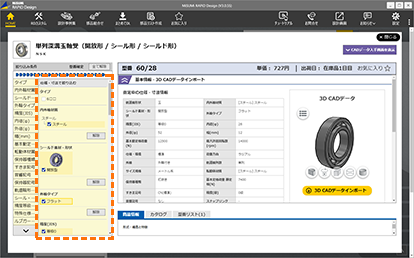

2商品詳細画面が表示されます。仕様を変更します。
3仕様を確定すると、型番が表示されます。

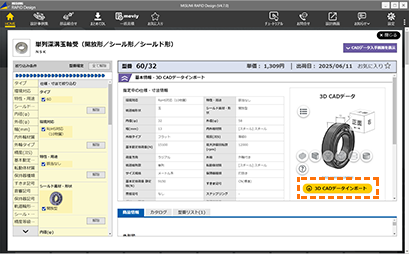

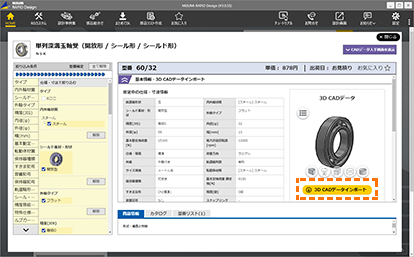

「3D CADデータインポート」ボタンをクリックします。

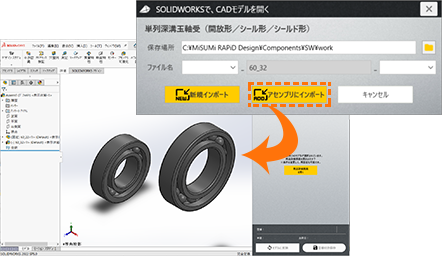

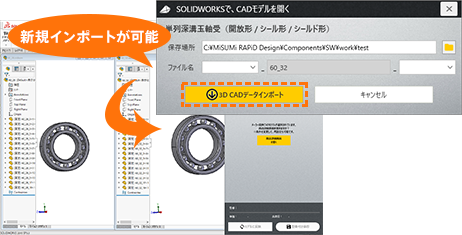

4「アセンブリにインポート」をクリックするとSOLIDWORKSのアセンブリにCADモデルがインポートされます。
