メカニカル標準部品ライブラリー（メイン機能）
RAPiD Design 活用テクニック
便利な設計変更の方法
ミスミ品CADモデル

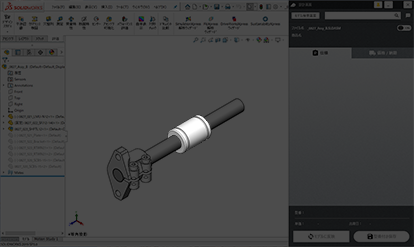

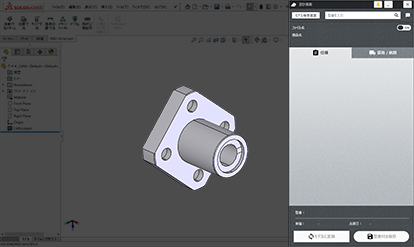

1仕様変更したいモデルをクリックしてください。

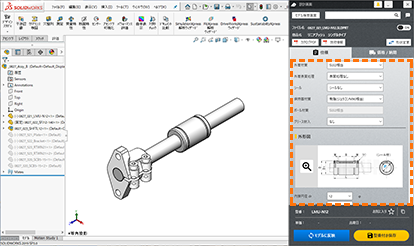

2設計画面で仕様を変更します。
3仕様が確定したら、設計画面の「モデルに反映」をクリックします。
選択した仕様がモデルに反映されます。

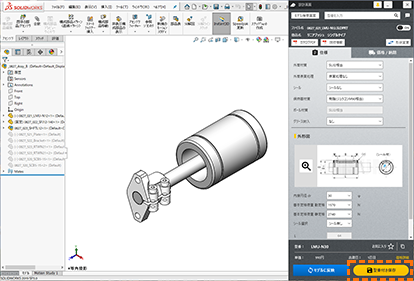

4設計画面の「型番付き保存」をクリックします。

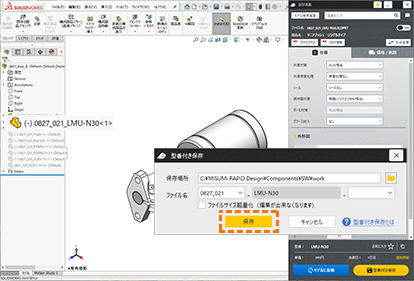

5型番付き保存画面で、保存場所とファイル名を決めて「保存」ボタンをクリックします。
SOLIDWORKSのツリー上にもファイル名が反映されます。
ミスミ以外のメーカー品CADモデル
1仕様変更したいモデルをクリックしてください。
2設計画面の「商品詳細画面を開く」をクリックします。
上記の画面は、設計画面を閉じた状態では開きません。
そのため、設計画面を立ち上げてから、1の動作を実施してください。
また、一部CADモデルからは上記の画面が表示されません。
そのため、設計画面を立ち上げてから、1の動作を実施してください。
また、一部CADモデルからは上記の画面が表示されません。

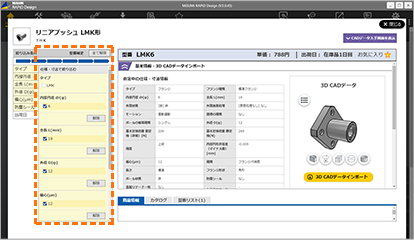

3商品詳細画面で、仕様を変更します。

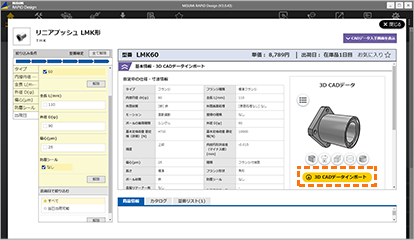

4仕様が確定したら、「3D CAD インポート」ボタンをクリックします。

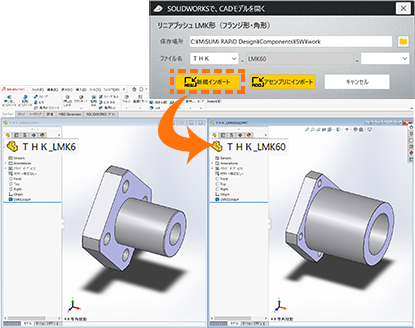

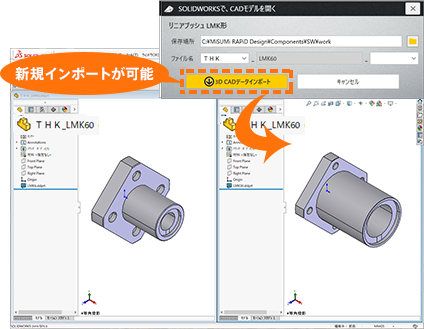

5保存場所とファイル名を決めて、「新規インポート」または「アセンブリにインポート」ボタンをクリックします。
SOLIDWORKS上に4で仕様確定した型番のCADモデルが新しくインポートされます。
SOLIDWORKSのツリー上にもファイル名が反映されます。
