大昭和精機

刃先位置測定器ベースマスターシリーズ BM型

カタログ |

通常単価(税別): 35,286円～54,080円

税込単価: 38,815円～59,488円

通常出荷日：3日目

LEDが360°発光リングになってより見やすく、測定しやすくなりました！【特長】・刃先と加工物上面位置...

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が4型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

LEDが"360°発光リング"になってより見やすく、測定しやすくなりました！

刃先と加工物上面位置を瞬時に検出。
繰り返し精度1μm（2σ）。

外形図

BM-50H

BM-50GH

BM-100GH

BM-50MH

注意・禁止事項

●X・Y方向（横置き）での使用は行わないでください。（BM-100GHのみ）

型番リスト

表示件数

型番

高さ

(mm)

高さ精度

(μm)

測定圧

(N)

ストローク

(mm)

最小測定工具径

(mm)

測定面径

(mm)

最小発注数量

50	0～+5	2	4	1	13.6	1個
50	0～+5	2	4	1	18	1個
50	0～+5	0.3	1	0.05	6.5	1個
100	0～+10	2	10	1	28	1個

通常単価(税別) (税込単価)	通常出荷日

46,354円 ( 50,989円 )	3日目
35,286円 ( 38,815円 )	3日目
54,080円 ( 59,488円 )	3日目
54,080円 ( 59,488円 )	3日目

詳細情報

基本情報

基本情報

LEDが360°発光リングになってより見やすく、測定しやすくなりました！
【特長】
・刃先と加工物上面位置を瞬時に検出
・繰り返し精度1μm（2σ）

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

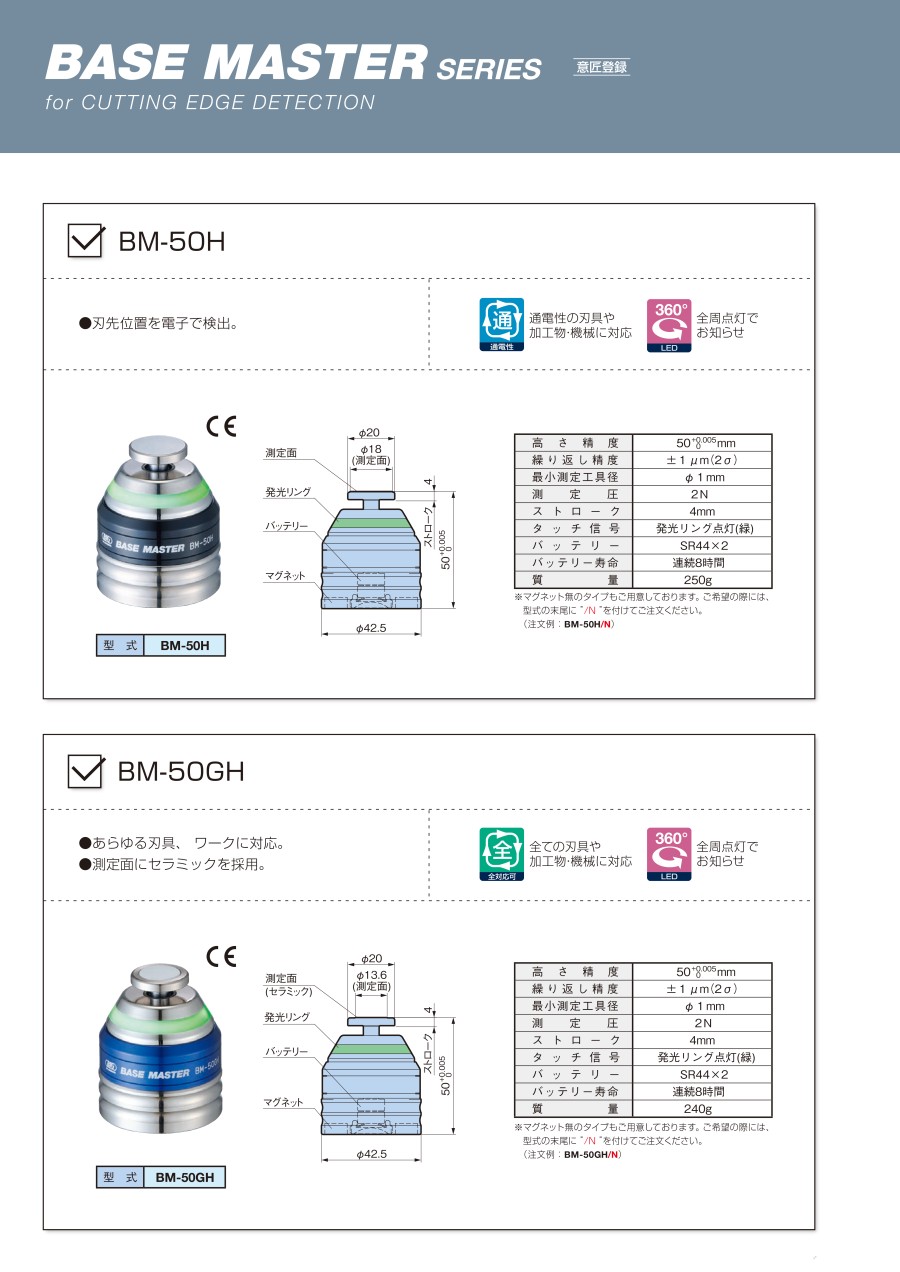

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
