CoroMill（R） 390D防振型 高精度肩削りカッター 7・11切れ刃

製品特長・仕様

CoroMill^® 390D 防振機構内蔵型肩削り加工

長い突出しの加工で高い切りくず排出率を実現！

防振工具が必要になる領域に最適化された3タイプの製品

CoroMill^® 390-07切れ刃

特長

• 耐熱性を向上させたボディにより本体の変形を低減
• 新材種GC1130との組み合わせにより鋼加工で最高の性能を発揮、難削材（ステンレス鋼、耐熱合金）においても最適な材種（GC1040、S30T）との組み合わせで高性能を発揮
• 07切れ刃の採用で刃数を多くし、小切り込み加工（最大5.8mm）領域での生産性向上

外形図

CoroMill^® 390D防振型-11切れ刃

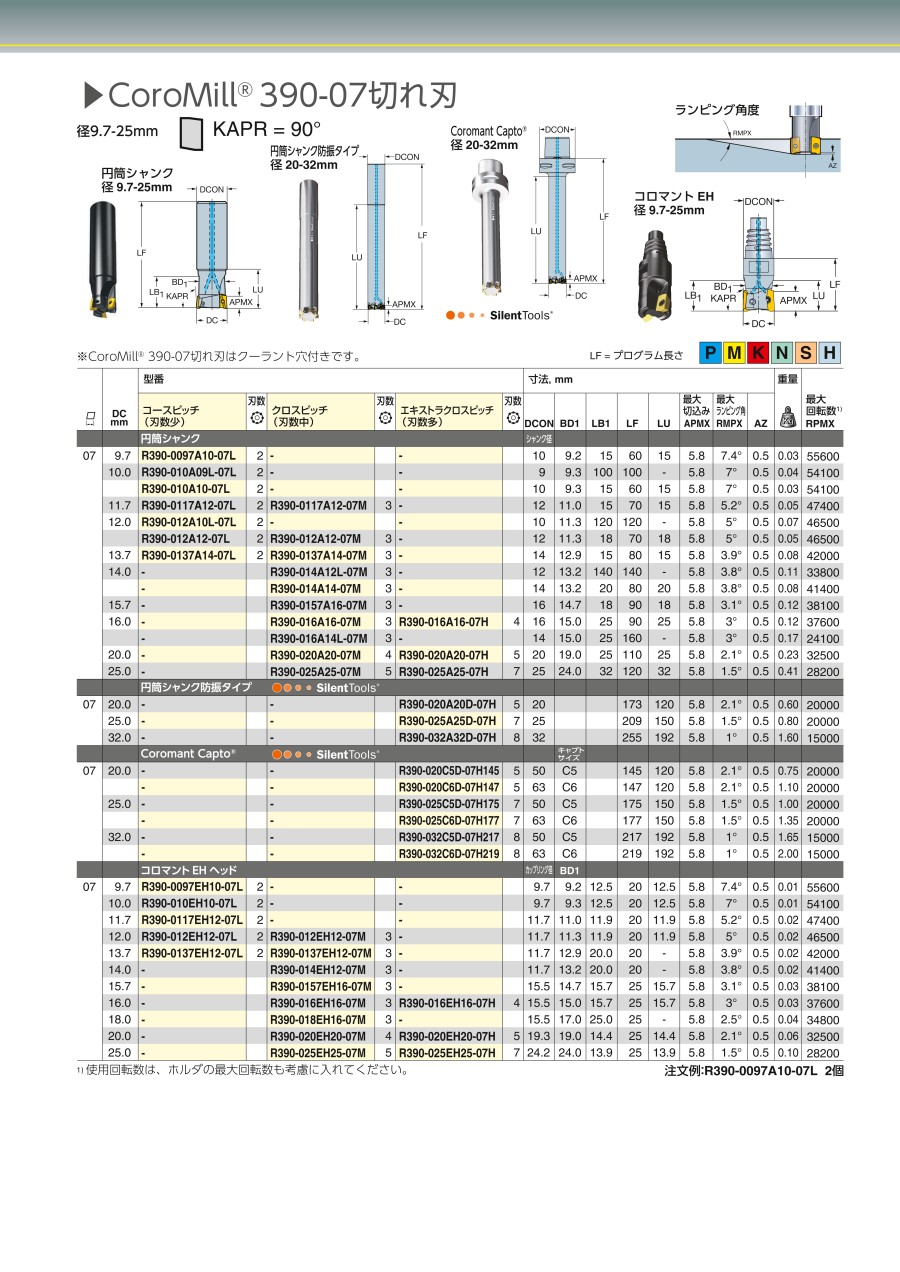

CoroMill^® 390-07切れ刃

Coromant Capto^®  径20-32mm

使用方法・使用事例

使用事例

推奨切削条件

推奨切削条件表

推奨刃当り送り

推奨切削速度

加工条件：正面フライス カッター径25mm 切削幅10mm
1）コロマント被削材分類

適用被削材

選定サポート情報

CoroMill^® 390D防振型-11切れ刃  部品

チップ サイズ	DC mm	（1） スクリュー	（2） ビット	（3） 調整機能付き トルクハンドル1）
11	20	5513 020-36	5680 084-01	5680 105-01
	25-40	5513 020-35	5680 084-01	5680 105-01

1） 別途注文品です。
注文例 : 5513 020-36  10個

CoroMill^® 390-07切れ刃用チップ  部品

チップ サイズ	DC mm	（1） スクリュー	（2） ビット	（3） 調整機能付き トルクハンドル※
07	9.7-25	5513 020-82	5680 084-11	5680 105-01

※トルクハンドルは別途注文品です。
注文例 : 5513 020-82  10個

技術情報

豊富な工具バリエーションでさまざまな加工に対応!!

CoroMill® 390	最大切込み	種類
CoroMill® 390-07 切れ刃（DC 9.7-40）	5.8mm	円筒シャンク コロマントEHヘッド
CoroMill® 390-11 切れ刃（DC 12-84）	10mm	円筒シャンク, アーバ取付 ねじ式カップリング コロマントEHヘッド
CoroMill® 390-17 切れ刃（DC 25-125）	15.7mm （Coromant Capto® ショートタイプは 10mm）	円筒シャンク, アーバ取付 コロマントEHヘッド Coromant Capto® C4, C5）
CoroMill® 390-18 切れ刃（DC 40-200）	15.4mm	アーバ取付 Coromant Capto® （C4～C8）

※07切れ刃の詳細についてはCoroMill^® 390-07切れ刃カタログCM-088Jをご参照ください。

防振機構内蔵型CoroMill^® 390D

	最大切込み	種類
CoroMill® 390D-07 切れ刃（DC 20-32）	5.8mm	円筒シャンク Coromant Capto® （C5, C6）
CoroMill® 390D-11 切れ刃（DC 20-40）	10mm	円筒シャンク Coromant Capto® （C5, C6）

CoroMill^® 390ロングエッジカッター

	最大切込み	種類
CoroMill® 390 ロングエッジカッター-11切刃 （DC 32-66）	36mm～63mm	円筒シャンク アーバ取付 Coromant Capto® （C5, C6）
CoroMill® 390 ロングエッジカッター-18切刃 （DC 44-200）	43mm～85mm	アーバ取付 Coromant Capto® （C4～C8）

CoroMill^® 390防振用軽量カッター

	最大切込み	種類
CoroMill® 390 ロングエッジカッター-11切刃 （DC 40-50）	10mm	アーバ取付

注意・禁止事項

安全について

• 切れ刃や切りくずには直接素手で触らないでください。
• 推奨条件の範囲内でご使用し、工具交換は早めに行ってください。
• 高温の切りくずが飛散したり、長く伸びた切りくずが排出されることがあります。安全カバーや保護めがねなどの保護具を使用してください。
• 不水溶性切削油剤を使用する場合は、防火対策を必ず行ってください。
• チップや部品の取付けは、付属のレンチやスパナを用いて確実に取り付けてください。
