内径溝入れ用インサート TCIG形

製品特長・仕様

• 選択肢が広がった刃幅ラインナップ
• 狭い溝幅要望に対しても、溝幅0.5 mmから対応可能

外形図

推奨切削条件

適用被削材

選定サポート情報

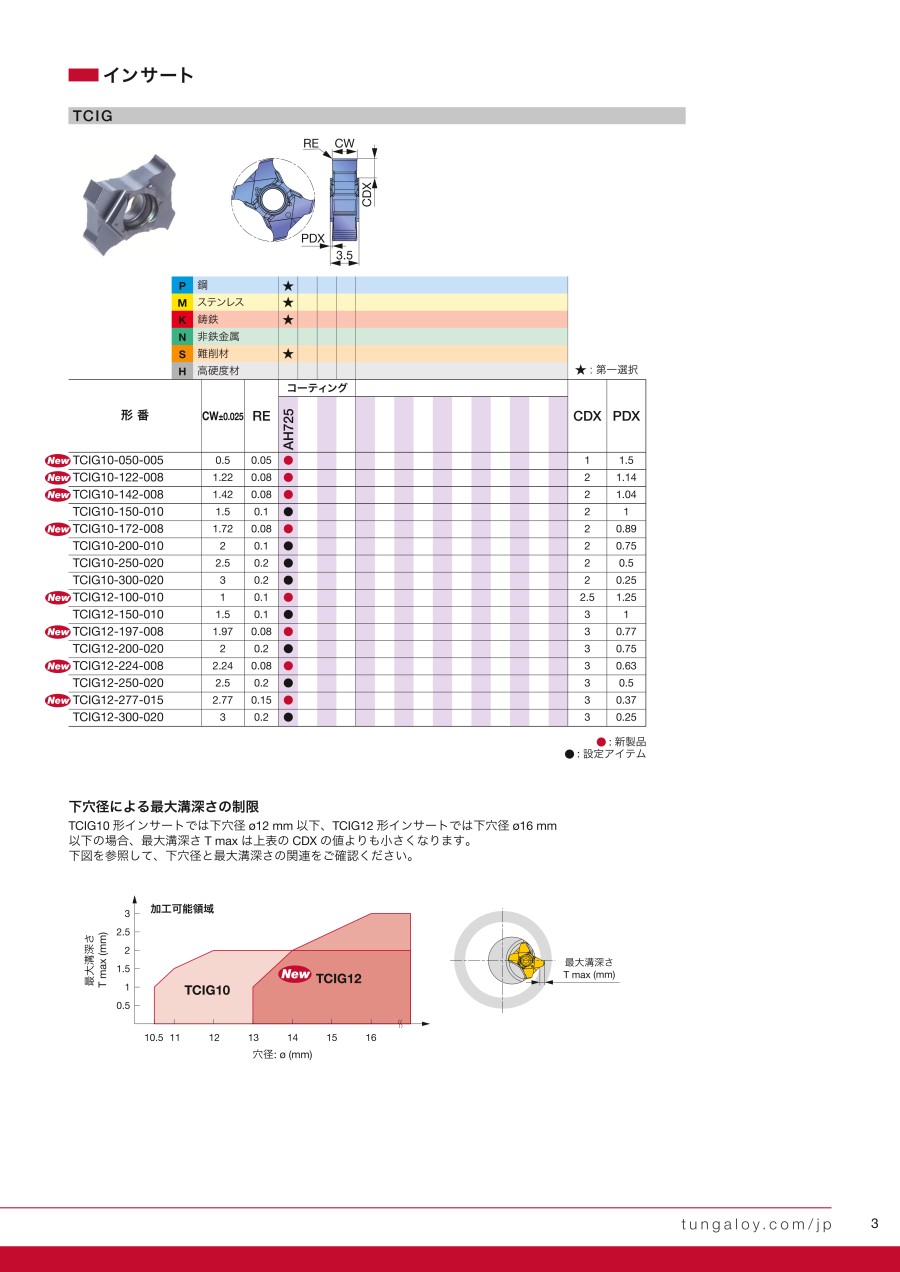

TCIG12 サイズの拡充で最大溝深さ3 mm まで加工可能

CW = 1.5 - 3 mm

下穴径による最大溝深さの制限

TCIG10 形インサートでは下穴径φ12 mm 以下、TCIG12 形インサートでは下穴径φ16 mm以下の場合、最大溝深さT max は上表のCDX の値よりも小さくなります。
下図を参照して、下穴径と最大溝深さの関連をご確認ください。

C形止め輪穴用規格

JIS B 2804 より抜粋

溝幅	公差	対応インサート
1.15	+ 0.14 0	TCIG10-122-008
1.35		TCIG10-142-008
1.65		TCIG10-172-008
1.9		TCIG12-197-008
2.2		TCIG12-224-008
2.7		TCIG12-277-015

C形止め輪穴

ANSI B27.7/27.8（米）、BS 3673（英）、DIN 471/472（独）、NF E 22 163（仏）、UNI 7435/7438（伊）より抜粋

注意・禁止事項

安全上の注意点

• ご使用の際には、安全カバーや保護メガネ等の保護具をご使用ください。
• 切れ刃が鋭利なため素手でさわらないでください。
• 切れ味を確認して早めに工具交換を行ってください。
• 切削中に発生する火花や破損による発熱、切りくずで引火する危険があります。引火の危険があるところでは使用しないでください。
  また、不水溶性切削油を使用する場合は防火対策が必要です。
