タンガロイ

内径溝入れ用ホルダ A/E-STCIR/L

内径溝入れ用ホルダ A/E-STCIR/L
通常単価(税別)
28,699円～74,464円
税込単価
31,569円～81,910円
通常出荷日：1日目

ユニークな形状の4コーナ仕様インサートを採用し、最小加工径Φ10.5mmから対応可能な内径溝入れ加工用...

詳細を確認
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • ホルダ本体には、チップは付属しておりません。

よく一緒に見られています

内径溝入れ加工用バイト SNGR／L形

タンガロイ

内径溝入れ加工用バイト SNGR／L形
通常価格(税別)： 13,950円 (税込価格：15,345円)

通常出荷日：在庫品1日目

よく一緒に見られています

内径溝入れ、旋削用バイト CTIR

タンガロイ

内径溝入れ、旋削用バイト CTIR
通常価格(税別)： 23,980円 (税込価格：26,378円)

通常出荷日：1 日目

未確定：候補が12型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

外形図

内径溝入れ用ホルダ A/E-STCIR/L 外形図-1
内径溝入れ用ホルダ A/E-STCIR/L 外形図-2

本図は右勝手（R）を示す。

選定サポート情報

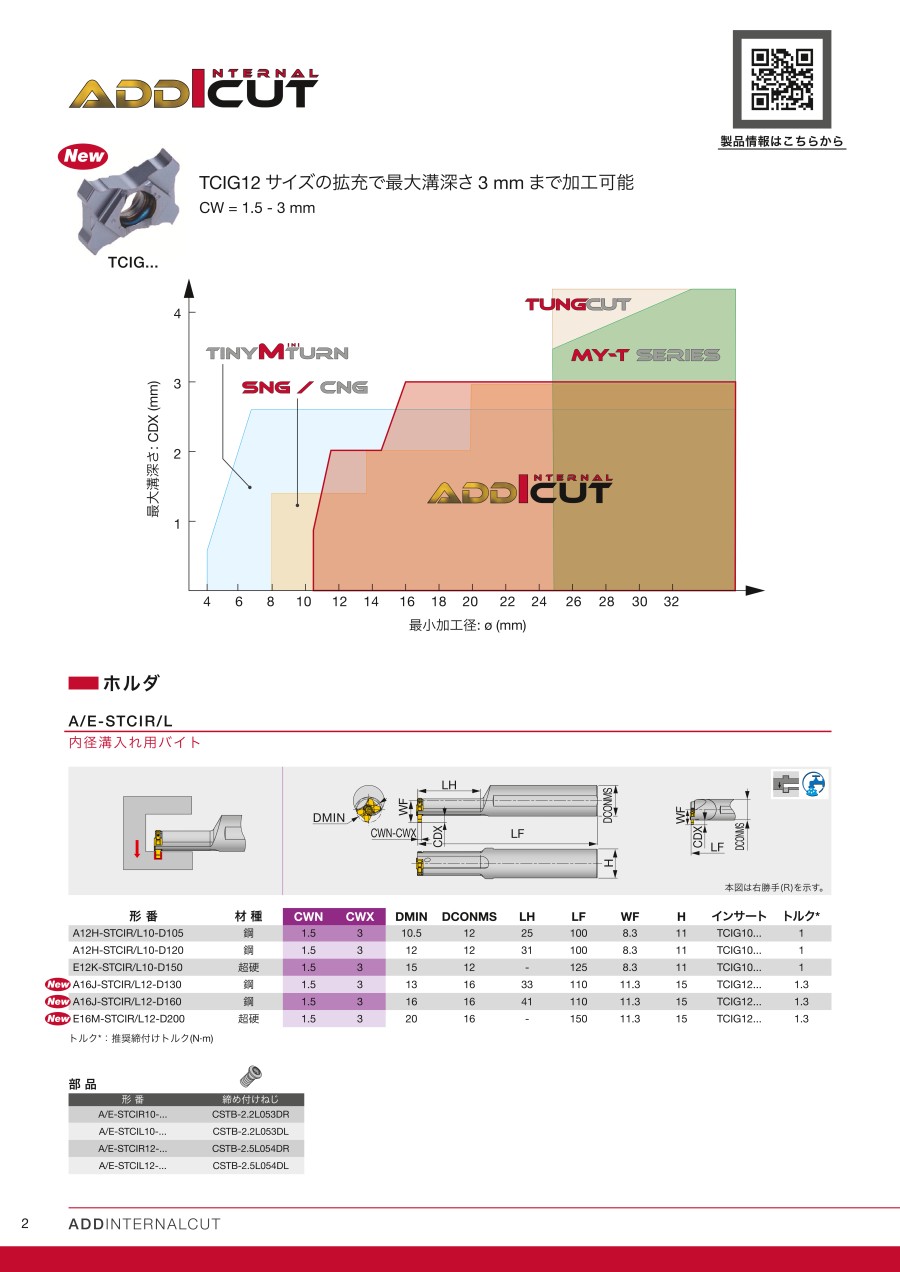

TCIG12 サイズの拡充で最大溝深さ3 mm まで加工可能

CW = 1.5 - 3 mm

内径溝入れ用ホルダ A/E-STCIR/L TCIG12 サイズの拡充で最大溝深さ3 mm まで加工可能

部品

内径溝入れ用ホルダ A/E-STCIR/L 部品

注意・禁止事項

安全上の注意点

  • ご使用の際には、安全カバーや保護メガネ等の保護具をご使用ください。
  • 切れ刃が鋭利なため素手でさわらないでください。
  • 切れ味を確認して早めに工具交換を行ってください。
  • 切削中に発生する火花や破損による発熱、切りくずで引火する危険があります。引火の危険があるところでは使用しないでください。
    また、不水溶性切削油を使用する場合は防火対策が必要です。

型番リスト

表示件数
  • 1
    • 型番
    A12H-STCIL10-D105
    A12H-STCIL10-D120
    A12H-STCIR10-D105
    A12H-STCIR10-D120
    A16J-STCIL12-D130
    A16J-STCIL12-D160
    A16J-STCIR12-D130
    A16J-STCIR12-D160
    E12K-STCIL10-D150
    E12K-STCIR10-D150
    E16M-STCIL12-D200
    E16M-STCIR12-D200

    最小加工径

    (mm)

    勝手

    シャンク径

    (mm)

    全長

    (mm)

    シャンク高さ

    (mm)

    頭部

    刃先距離

    シャンク材質

    適合チップ

    クランプねじ

    締付けトルク

    (N・ｍ)

    		最小発注数量
    10.5
    左
    12
    100
    11
    25mm
    8.3mm
    鋼
    TCIG10□
    CSTB-2.2L053DL
    1
    1個
    12
    左
    12
    100
    11
    31mm
    8.3mm
    鋼
    TCIG10□
    CSTB-2.2L053DL
    1
    1個
    10.5
    右
    12
    100
    11
    25mm
    8.3mm
    鋼
    TCIG10□
    CSTB-2.2L053DR
    1
    1個
    12
    右
    12
    100
    11
    31mm
    8.3mm
    鋼
    TCIG10□
    CSTB-2.2L053DR
    1
    1個
    13
    左
    16
    110
    15
    33mm
    11.3mm
    鋼
    TCIG12□
    CSTB-2.5L054DL
    1.3
    1個
    16
    左
    16
    110
    15
    41mm
    11.3mm
    鋼
    TCIG12□
    CSTB-2.5L054DL
    1.3
    1個
    13
    右
    16
    110
    15
    33mm
    11.3mm
    鋼
    TCIG12□
    CSTB-2.5L054DR
    1.3
    1個
    16
    右
    16
    110
    15
    41mm
    11.3mm
    鋼
    TCIG12□
    CSTB-2.5L054DR
    1.3
    1個
    15
    左
    12
    125
    11
    -
    8.3mm
    超硬
    TCIG10□
    CSTB-2.2L053DL
    1
    1個
    15
    右
    12
    125
    11
    -
    8.3mm
    超硬
    TCIG10□
    CSTB-2.2L053DR
    1
    1個
    20
    左
    16
    150
    15
    -
    11.3mm
    超硬
    TCIG12□
    CSTB-2.5L054DL
    1.3
    1個
    20
    右
    16
    150
    15
    -
    11.3mm
    超硬
    TCIG12□
    CSTB-2.5L054DR
    1.3
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    28,699円
    ( 31,569円 )
    1日目
    28,699円
    ( 31,569円 )
    1日目
    28,699円
    ( 31,569円 )
    1日目
    28,699円
    ( 31,569円 )
    1日目
    32,198円
    ( 35,418円 )
    1日目
    32,198円
    ( 35,418円 )
    1日目
    32,198円
    ( 35,418円 )
    1日目
    32,198円
    ( 35,418円 )
    1日目
    48,623円
    ( 53,485円 )
    1日目
    48,623円
    ( 53,485円 )
    1日目
    74,464円
    ( 81,910円 )
    1日目
    74,464円
    ( 81,910円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    ユニークな形状の4コーナ仕様インサートを採用し、最小加工径Φ10.5mmから対応可能な内径溝入れ加工用工具。

    ご注意

    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
    • ホルダ本体には、チップは付属しておりません。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    内径溝入れ用ホルダ A/E-STCIR/Lのレビュー
    この商品のレビューはありません

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    内径溝入れ用ホルダ A/E-STCIR/L
    高精度 小内径溝入れホルダ SIGC
    奥端面溝加工用ホルダ SSHF型
    端面溝入れ用丸シャンクバイト
    スクリューオン式内径用バイト A/E-SMR
    SNG/CNG内径溝入れ用ホルダ
    メーカータンガロイ京セラ住友電工ハードメタルタンガロイタンガロイタンガロイ
    通常価格28,699円-13,748円 -69,893円29,980円 -13,507円 -16,431円 -
    通常出荷日1日目2日目〜2日目1日目2日目1日目
    加工用途溝入れ溝入れ溝入れ / 端面溝入れ溝入れ / 端面溝入れ溝入れ / ぬすみ / 倣い溝入れ
    適合刃幅(mm)1.5～31～31.0～3.02～2.5--
    ホルダ角度(°)090009090
    タイプ一体型一体型一体型一体型一体型一体型
    油穴（オイルホール）○○○○○○
