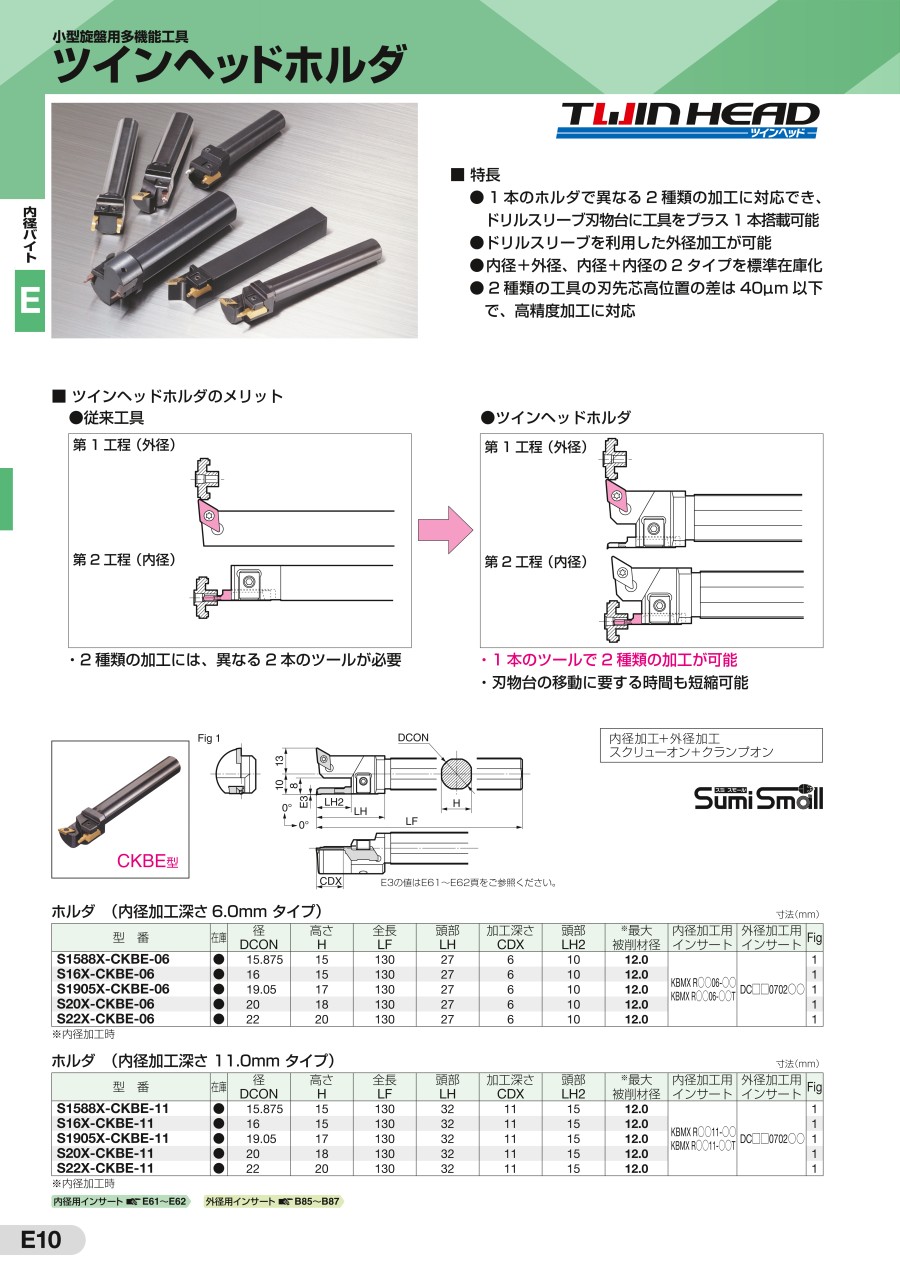

ツインヘッドホルダ CKBE型

製品特長・仕様

製品の基本仕様・特長

2種類の刃先を搭載できる多機能工具

自動旋盤加工で1工程追加が可能

■15アイテムを標準在庫化。シャンクサイズは5種類。（φ15.875、φ16.0、φ19.05、φ20.0、φ22.0）

• （1）内径+外径の組み合わせ。内径加工深さの異なる（6.0mmと11.0mm）2つのシリーズを在庫化。
• （2）φ12以下の自動旋盤加工に最適。背面主軸での外径加工にも使用できます。

高精度+簡単操作

• 2種類のチップ刃先芯高の差は0～40μm、高精度加工に対応
• 極小径ボーリングバイトCKB型と同様の縦置きクランプで、高い芯高位置精度

工具移動量低減によるアイドルタイム削減

2工程を1本のホルダで加工できるので、刃物台の移動量が減少

外形図

使用方法・使用事例

使用事例

■CKBE型による切削風景

あるときはボーリングバイト／あるときは外径バイト

■[使用実例］電子機器部品加工
ワーク材質：SUS420J2

従来工具に比べサイクルタイムが28秒/個⇒26秒/個に短縮！
⇒1日あたり1時間40分の加工時間短縮（3,000個/1日加工時）

【第1工程】外径・倣い加工
ACZ150、DCGT070202N-SC
切削条件：V=65m/min、f=0.05mm/rev、d=0.08～0.5mm、wet

【第2工程】内径加工
ACZ310、KBMXR0206-05
切削条件：V=28m/min、f=0.03mm/rev、d=0.03mm、wet

選定サポート情報

■適用領域

外径φ12mm以下の被削材でご使用下さい。

■部品
