京セラ

KTKF用・外径ねじ切り用チップ

カタログ |

通常単価(税別): 2,167円～2,652円

税込単価: 2,384円～2,917円

通常出荷日：2日目～3日目

右勝手（R）ホルダには右勝手（R）チップ、左勝手（L）ホルダには左勝手（L）チップが適合します。

商品画像は代表例です。型番により、形状が異なる場合がございます。

未確定：候補が51型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

外形図

推奨切削条件

製品特長・仕様

製品の基本仕様・特長

小径突切り加工用 TKF型

極小径用と小径用の2サイズの突切りチップをシリーズ化
TKF12：最大径φ5～φ12/TKF16：最大径φ16
最小突切り幅 0.5mmを標準化（TKF12タイプ）
低抵抗 Sブレーカは切れ味の良い突切り加工が可能
刃先強化型 Tブレーカは、送りアップ・断続部等の突切り加工に威力を発揮。また、ステンレス鋼における工具寿命も向上
ブレーカなしはコーナR（r_ε）=0mmを採用

サブスピンドル対応小径突切り用 KTKFS型

京セラ・KTKF用／ KTKF用・外径ねじ切り用チップ KTKF型スペースホルダ

ワーク径が小さいため、メインスピンドルとサブスピンドルの距離が短くなる突切り加工に対応
低抵抗ブレーカの採用で切れ味の良い突切り加工が可能
（突切り専用工具の為、あとびき・ねじ切りチップとの互換性はありません。）

チップ材種（ステンレス鋼加工用）

新コバルト配合比率による強靭化（破壊靭性値：約23%向上）
母材粒子の最適化と均一化による安定性の向上
MEGACOAT NANOにより長寿命・安定加工を実現

ダイヤモンド圧子によるクラック比較

外形図

右勝手（R）を示す

左勝手（L）を示す

推奨切削条件

推奨切削条件表

・60°、55°さらい刃なし
・切り込みは片肉の切込み値を示す

適用被削材

使用分類の目安 ●：第1選択、○：第2選択

-	被削材	MEGACOAT NANO		MEGACOAT	PVDコーティング	超硬
-	被削材	PR1425	PR1535	PR1225	PR1025	KW10
P	炭素鋼・合金鋼	●	○	○	○	-
M	ステンレス鋼	○	●	○	○	-
K	鋳鉄	-	-	-	-	●
N	非鉄金属	-	-	-	-	●

型番リスト

表示件数

型番

ねじ種類

ピッチ

山数

勝手

コーティング

材種記号

適合ホルダ

コーナーR（ノーズR）

(mm)

最小発注数量

管用平行55°(G, Rp)	-	40～16	左	ノンコート	KW10	KTKFL…12	0.05	10個
管用平行55°(G, Rp)	-	40～16	左	PVDコーティング	PR1535	KTKFL…12	0.05	10個
管用平行55°(G, Rp)	-	40～16	左	PVDコーティング	PR1725	KTKFL…12	0.05	10個
ISOメートル60°(M)	0.2～0.6	64～48	左	ノンコート	KW10	KTKFL…12	0.05	10個
ISOメートル60°(M)	0.2～0.6	64～48	左	PVDコーティング	PR1535	KTKFL…12	0.05	10個
ISOメートル60°(M)	0.2～0.6	64～48	左	PVDコーティング	PR1725	KTKFL…12	0.05	10個
ISOメートル60°(M)	0.5～1.25	48～24	左	ノンコート	KW10	KTKFL…12	0.05	10個
ISOメートル60°(M)	0.5～1.25	48～24	左	PVDコーティング	PR1225	KTKFL…12	0.05	10個
ISOメートル60°(M)	0.5～1.25	48～24	左	PVDコーティング	PR1535	KTKFL…12	0.05	10個
ISOメートル60°(M)	0.5～1.25	48～24	左	PVDコーティング	PR1725	KTKFL…12	0.05	10個
管用平行55°(G, Rp)	-	40～16	左	ノンコート	KW10	KTKFL…12	0.05	10個
管用平行55°(G, Rp)	-	40～16	左	PVDコーティング	PR1535	KTKFL…12	0.05	10個
管用平行55°(G, Rp)	-	40～16	左	PVDコーティング	PR1725	KTKFL…12	0.05	10個
ISOメートル60°(M)	0.2～0.6	64～48	左	ノンコート	KW10	KTKFL…12	0.05	10個
ISOメートル60°(M)	0.2～0.6	64～48	左	PVDコーティング	PR1535	KTKFL…12	0.05	10個
ISOメートル60°(M)	0.2～0.6	64～48	左	PVDコーティング	PR1725	KTKFL…12	0.05	10個
ISOメートル60°(M)	0.5～1.25	48～24	左	ノンコート	KW10	KTKFL…12	0.05	10個
ISOメートル60°(M)	0.5～1.25	48～24	左	PVDコーティング	PR1225	KTKFL…12	0.05	10個
ISOメートル60°(M)	0.5～1.25	48～24	左	PVDコーティング	PR1535	KTKFL…12	0.05	10個
ISOメートル60°(M)	0.5～1.25	48～24	左	PVDコーティング	PR1725	KTKFL…12	0.05	10個
ISOメートル60°(M)	1～1.5	24～18	左	ノンコート	KW10	KTKFL…12	0.1	10個
ISOメートル60°(M)	1～1.5	24～18	左	PVDコーティング	PR1225	KTKFL…12	0.1	10個
ISOメートル60°(M)	1～1.5	24～18	左	PVDコーティング	PR1535	KTKFL…12	0.1	10個
ISOメートル60°(M)	1～1.5	24～18	左	PVDコーティング	PR1725	KTKFL…12	0.1	10個
管用平行55°(G, Rp)	-	40～16	右	ノンコート	KW10	KTKFR…12（-Y）	0.05	10個
管用平行55°(G, Rp)	-	40～16	右	PVDコーティング	PR1225	KTKFR…12（-Y）	0.05	10個
管用平行55°(G, Rp)	-	40～16	右	PVDコーティング	PR1535	KTKFR…12（-Y）	0.05	10個
管用平行55°(G, Rp)	-	40～16	右	PVDコーティング	PR1725	KTKFR…12（-Y）	0.05	10個
ISOメートル60°(M)	0.2～0.6	64～48	右	ノンコート	KW10	KTKFR…12（-Y）	0.05	10個
ISOメートル60°(M)	0.2～0.6	64～48	右	PVDコーティング	PR1225	KTKFR…12（-Y）	0.05	10個
ISOメートル60°(M)	0.2～0.6	64～48	右	PVDコーティング	PR1535	KTKFR…12（-Y）	0.05	10個
ISOメートル60°(M)	0.2～0.6	64～48	右	PVDコーティング	PR1725	KTKFR…12（-Y）	0.05	10個
ISOメートル60°(M)	0.5～1.25	48～24	右	ノンコート	KW10	KTKFR…12（-Y）	0.05	10個
ISOメートル60°(M)	0.5～1.25	48～24	右	PVDコーティング	PR1225	KTKFR…12（-Y）	0.05	10個
ISOメートル60°(M)	0.5～1.25	48～24	右	PVDコーティング	PR1535	KTKFR…12（-Y）	0.05	10個
ISOメートル60°(M)	0.5～1.25	48～24	右	PVDコーティング	PR1725	KTKFR…12（-Y）	0.05	10個
管用平行55°(G, Rp)	-	40～16	右	ノンコート	KW10	KTKFR…12（-Y）	0.05	10個
管用平行55°(G, Rp)	-	40～16	右	PVDコーティング	PR1535	KTKFR…12（-Y）	0.05	10個
管用平行55°(G, Rp)	-	40～16	右	PVDコーティング	PR1725	KTKFR…12（-Y）	0.05	10個
ISOメートル60°(M)	0.2～0.6	64～48	右	ノンコート	KW10	KTKFR…12（-Y）	0.05	10個
ISOメートル60°(M)	0.2～0.6	64～48	右	PVDコーティング	PR1225	KTKFR…12（-Y）	0.05	10個
ISOメートル60°(M)	0.2～0.6	64～48	右	PVDコーティング	PR1535	KTKFR…12（-Y）	0.05	10個
ISOメートル60°(M)	0.2～0.6	64～48	右	PVDコーティング	PR1725	KTKFR…12（-Y）	0.05	10個
ISOメートル60°(M)	0.5～1.25	48～24	右	ノンコート	KW10	KTKFR…12（-Y）	0.05	10個
ISOメートル60°(M)	0.5～1.25	48～24	右	PVDコーティング	PR1225	KTKFR…12（-Y）	0.05	10個
ISOメートル60°(M)	0.5～1.25	48～24	右	PVDコーティング	PR1535	KTKFR…12（-Y）	0.05	10個
ISOメートル60°(M)	0.5～1.25	48～24	右	PVDコーティング	PR1725	KTKFR…12（-Y）	0.05	10個
ISOメートル60°(M)	1～1.5	24～18	右	ノンコート	KW10	KTKFR…12（-Y）	0.1	10個
ISOメートル60°(M)	1～1.5	24～18	右	PVDコーティング	PR1225	KTKFR…12（-Y）	0.1	10個
ISOメートル60°(M)	1～1.5	24～18	右	PVDコーティング	PR1535	KTKFR…12（-Y）	0.1	10個
ISOメートル60°(M)	1～1.5	24～18	右	PVDコーティング	PR1725	KTKFR…12（-Y）	0.1	10個

通常単価(税別) (税込単価)	通常出荷日

2,167円 ( 2,384円 )	2日目
2,437円 ( 2,681円 )	2日目
2,480円 ( 2,728円 )	2日目
2,167円 ( 2,384円 )	2日目
2,437円 ( 2,681円 )	2日目
2,480円 ( 2,728円 )	2日目
2,167円 ( 2,384円 )	2日目
2,437円 ( 2,681円 )	2日目
2,437円 ( 2,681円 )	2日目
2,480円 ( 2,728円 )	2日目
2,167円 ( 2,384円 )	2日目
2,437円 ( 2,681円 )	2日目
2,480円 ( 2,728円 )	2日目
2,167円 ( 2,384円 )	2日目
2,437円 ( 2,681円 )	2日目
2,480円 ( 2,728円 )	2日目
2,167円 ( 2,384円 )	2日目
2,437円 ( 2,681円 )	2日目
2,437円 ( 2,681円 )	2日目
2,480円 ( 2,728円 )	2日目
2,167円 ( 2,384円 )	2日目
2,437円 ( 2,681円 )	2日目
2,437円 ( 2,681円 )	2日目
2,480円 ( 2,728円 )	2日目
2,167円 ( 2,384円 )	2日目
2,437円 ( 2,681円 )	2日目
2,437円 ( 2,681円 )	2日目
2,480円 ( 2,728円 )	2日目
2,167円 ( 2,384円 )	2日目
2,437円 ( 2,681円 )	2日目
2,437円 ( 2,681円 )	3日目
2,480円 ( 2,728円 )	2日目
2,167円 ( 2,384円 )	2日目
2,437円 ( 2,681円 )	2日目
2,437円 ( 2,681円 )	2日目
2,480円 ( 2,728円 )	2日目
2,167円 ( 2,384円 )	2日目
2,437円 ( 2,681円 )	2日目
2,480円 ( 2,728円 )	2日目
2,167円 ( 2,384円 )	2日目
2,437円 ( 2,681円 )	2日目
2,437円 ( 2,681円 )	2日目
2,480円 ( 2,728円 )	2日目
2,167円 ( 2,384円 )	2日目
2,437円 ( 2,681円 )	2日目
2,652円 ( 2,917円 )	3日目
2,480円 ( 2,728円 )	2日目
2,167円 ( 2,384円 )	2日目
2,437円 ( 2,681円 )	2日目
2,437円 ( 2,681円 )	2日目
2,480円 ( 2,728円 )	2日目

詳細情報

基本情報

基本情報

右勝手（R）ホルダには右勝手（R）チップ、左勝手（L）ホルダには左勝手（L）チップが適合します。

ご注意

商品画像は代表例です。型番により、形状が異なる場合がございます。

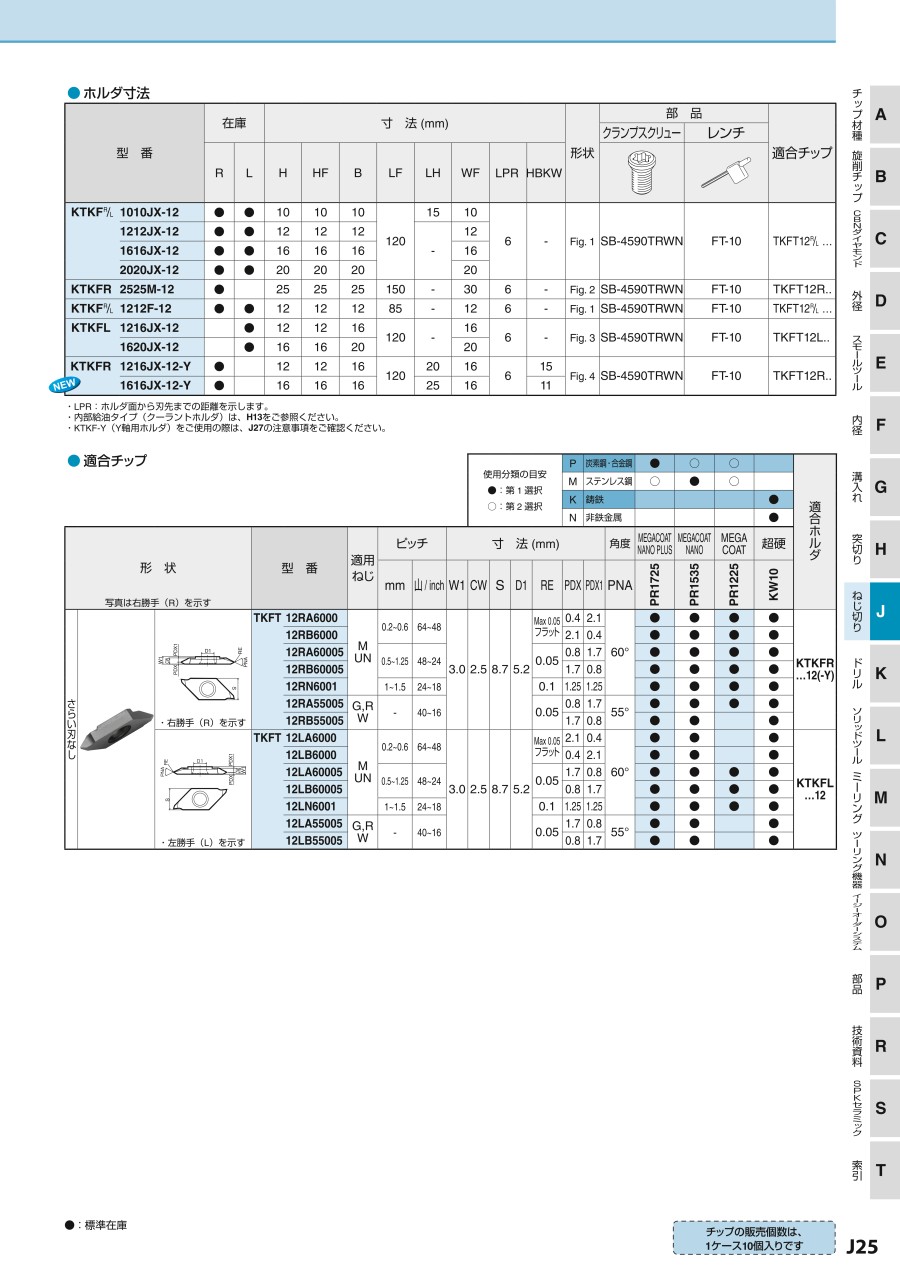

カタログ

カタログ (見開き版)

商品担当おすすめ

タンガロイ
タンガロイ・APIバットレスねじ・内径ねじ切りチップ
タンガロイ
タンガロイ・ねじ切り用インサート/シャープエッジ VGT10

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

KTKF用・外径ねじ切り用チップのレビュー

この商品のレビューはありません
