カッタ用インサート JOMT-JL

製品特長・仕様

製品の基本仕様・特長

• 13°ポジティブインサート
• ダブルクランプ機構で高剛性
• 高送り切削に最適
• インサートは特殊形状の3コーナタイプ
• クーラント穴あり
• APMX：2mm
• 切れ刃外径：φ16-φ63mm

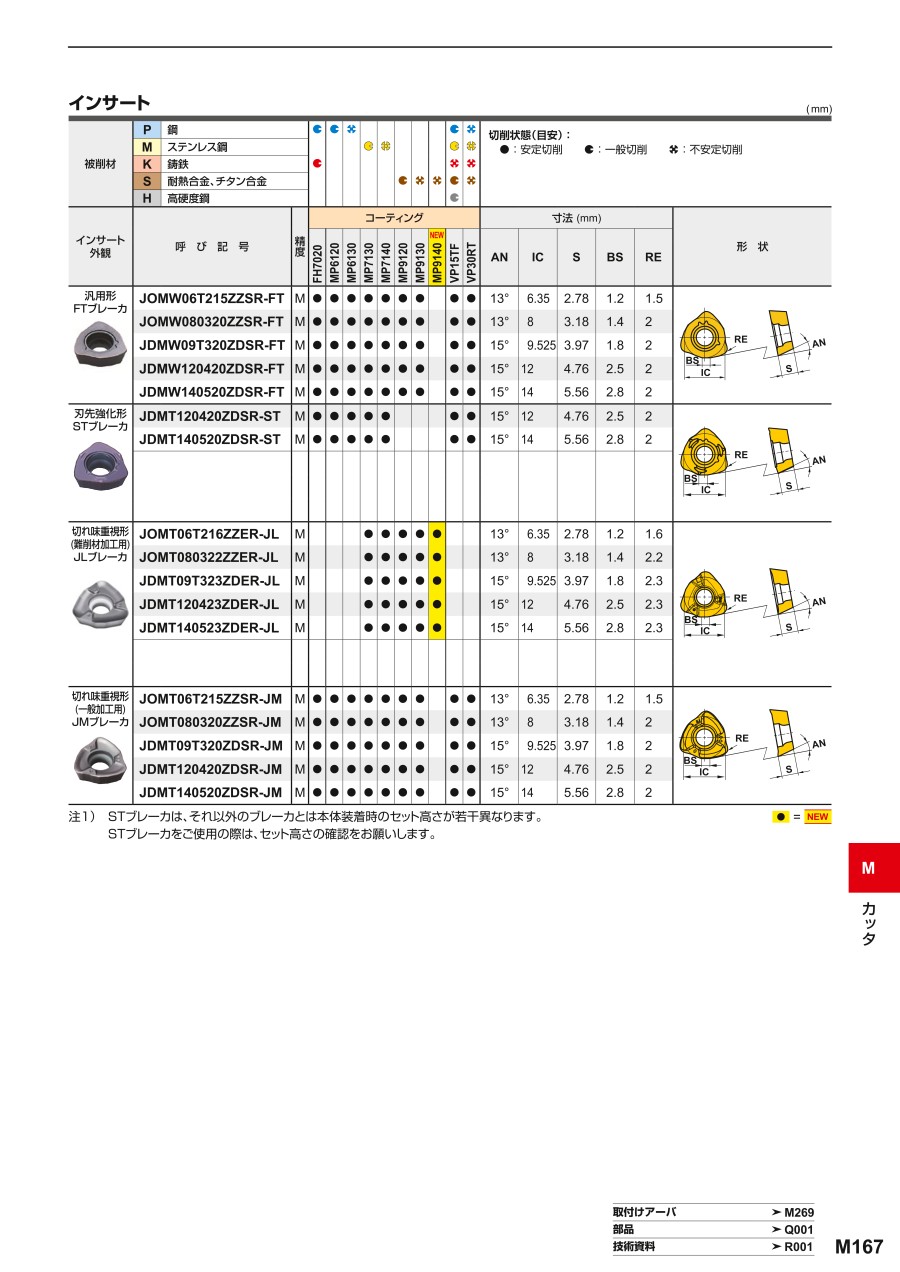

外形図

推奨切削条件

推奨切削条件表

切削速度

形態別加工限界

切込み量と送り量

切削条件時の注意

形態別加工限界

ランピング加工

ヘリカル穴あけ加工

• 工具中心軌跡の設定方法：φdc（工具中心軌跡）=φDH（得たい穴径）-DCX（最大切削径）
• 1周当たりの切込み深さが最大切込み量APMXを超えないようにご注意ください。
• ダウンカットになるよう、工具公転方向を設定してください。
• ランピング、ヘリカル加工時は送り速度を落として加工してください。（算出送り速度の60%以下に）
• ドリリング加工時は、軸方向送り速度を0.2mm/rev以下にして加工してください。
• ドリリング加工時には、連続した長い切りくずが飛び散る場合がありますので、安全には十分ご注意ください。

工具突出し量L

JLブレーカの切込み量apはインサートサイズによって異なります。
06サイズは0.6mm、08サイズは0.9mm、09／12／14サイズは1.2mmまでとなります。

適用被削材

注意・禁止事項

加工プログラム上の注意

AJXをご使用の際は、ラジアスカッタとしてCAMプログラムを作成してください。
その時の近似ラジアスRE、および削り残し量Kは下記の通りです。

注1） 削り残し量Kは、加工条件などにより若干変化する恐れがあります。
