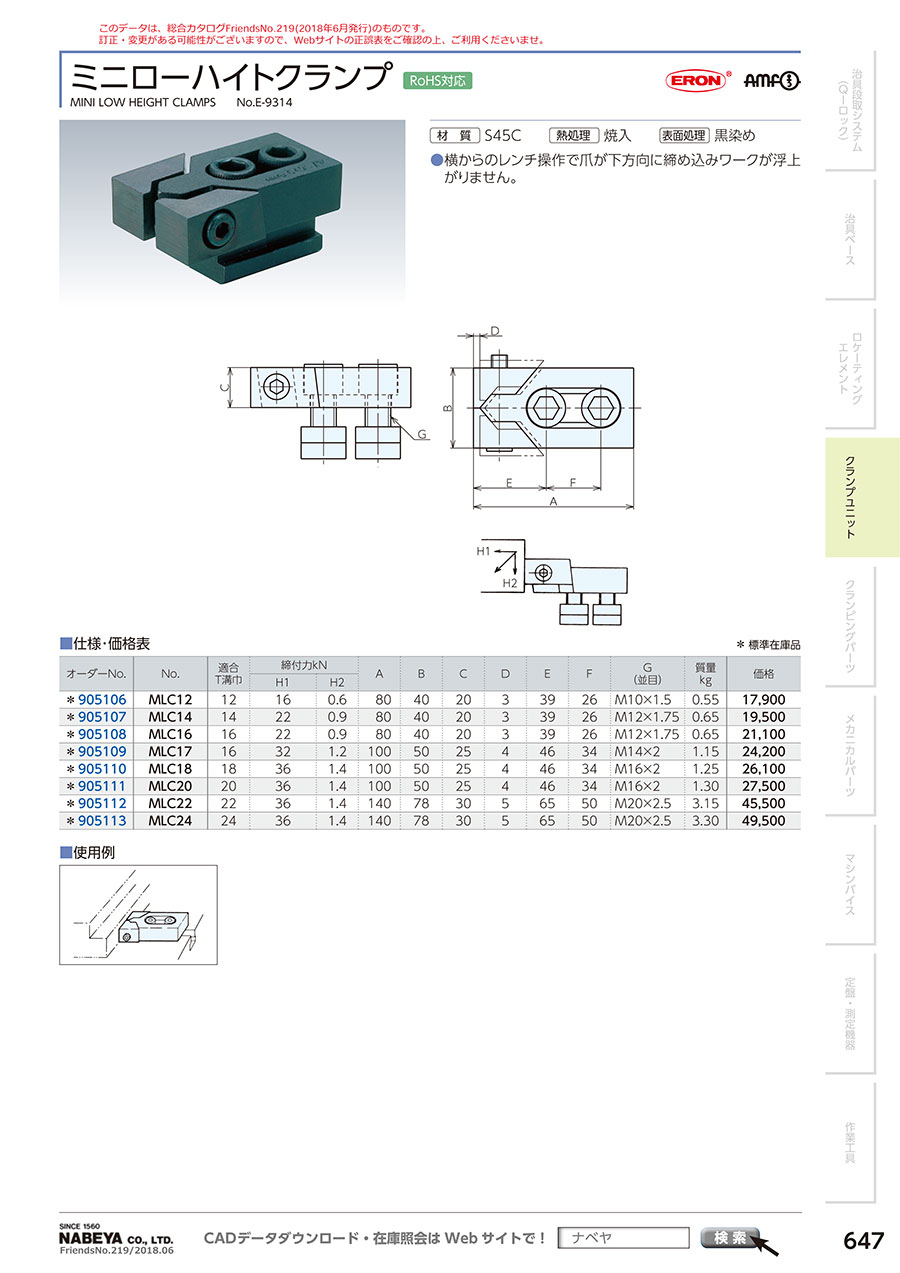

ミニローハイトクランプ

通常単価(税別)
18,77348,875
税込単価
20,65053,763
通常出荷日:3日目

横からのレンチ操作で爪が下方向に締め込みワークが浮上がりません。

未確定:候補が8型番あります。
  • 単価(税別)
    -
  • 合計(税別)
    -
    (税込価格:-)
  • 出荷日
    -
    (参考出荷日:-)
数量:

商品情報

型番リスト

表示件数

A

(mm)

B

(mm)

C

(mm)

D

(mm)

E

(mm)

F

(mm)

G

(mm)

質量

(kg)

適合T溝巾

(mm)

締付力H1

(kN)

締付力H2

(kN)

最小発注数量
80
40
20
3
39
26
M10
0.55
12
16
0.6
1個
80
40
20
3
39
26
M12
0.65
14
22
0.9
1個
80
40
20
3
39
26
M12
0.65
16
22
0.9
1個
100
50
25
4
46
34
M14
1.15
16
32
1.2
1個
100
50
25
4
46
34
M16
1.25
18
36
1.4
1個
100
50
25
4
46
34
M16
1.3
20
36
1.4
1個
140
78
30
5
65
50
M20
3.15
22
36
1.4
1個
140
78
30
5
65
50
M20
3.3
24
36
1.4
1個
通常単価(税別) (税込単価)
通常出荷日
18,773
( 20,650 )
3日目
20,496
( 22,546 )
3日目
22,129
( 24,342 )
3日目
25,666
( 28,233 )
3日目
27,389
( 30,128 )
3日目
28,931
( 31,824 )
3日目
45,050
( 49,555 )
3日目
48,875
( 53,763 )
3日目

詳細情報

基本情報

横からのレンチ操作で爪が下方向に締め込みワークが浮上がりません。

商品担当おすすめ

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

ミニローハイトクランプのレビュー
5平均満足度:5.01件のレビュー
小型マシニングセンタS20Tにて使用
5
満足度:5.0
Z軸の作動範囲が実質250mm程度しかなく、できるだけハイトがない製品を探していました。 高さが20mmと低く、下駄を併...もっと読む
0人が参考にしています。

この商品を見た人は、こんな商品も見ています

今見ている商品
ミニローハイトクランプ
クランプユニット7110M
スペーサーエレメント7110FT
スペーサーエレメント ZA
クサビクランプ クランプ部(タップ穴用)
クサビクランプ クランプ部(T溝用)
メーカーナベヤナベヤナベヤナベヤナベヤナベヤ
通常価格18,773-74,738 -32,649 -68,927 -8,453 -18,501 -
通常出荷日3日目3日目3日目3日目在庫品1日目〜3日目
種類クランプユニット・用品クランプユニット・用品クランプユニット・用品クランプユニット・用品クランプユニット・用品クランプユニット・用品
クランプユニット/オプションユニットユニットオプションオプションオプションユニット
クランプ方法上面ネジ固定式上面ネジ固定式---側面クサビ式
本体材質焼入れ鋼焼入れ鋼焼入れ鋼焼入れ鋼焼入れ鋼焼入れ鋼
材質詳細S45CS45CS45CS45CS45CS45C
