ETTL-PT用ねじ切りインサート
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
使用方法・使用事例
使用方法
インサート取り付け手順
- （1）エアブロー、またはウエスを用いてインサートおよびインサート座に付着している切りくずや異物を取り除いてください。
- （2）締め付けねじを（A）⇒（B）の順でインサートが動かない程度に締め付けてください。
- （3）全てのインサート座に対し、（1）（2）と同じ作業を行ってください。
- （4）締め付けねじを、（A）⇒（B）の順でしっかりと締め付けてください。
（締め付けトルクは、標準締め付けトルクを参考にしてください。） - （5）全てのインサート座に対し、（4）と同じ作業を行ってください。
- （6）インサートが正しく取り付いているか、インサートとインサート座の隙間、工具の外周フレ等の検査を行ってください。
推奨切削条件
推奨切削条件表
（注）ダウンカットを推奨します。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
11,784円 ( 12,962円 ) | 1日目 |
11,784円 ( 12,962円 ) | 1日目 |
11,784円 ( 12,962円 ) | 1日目 |
11,784円 ( 12,962円 ) | 1日目 |
詳細情報
基本情報
ETTL-PT刃先交換式ねじ切りカッタ用チップです。
被削材 一般鋼/調質鋼/ステンレス鋼/鋳鉄/アルミ/チタ
工具材種 超硬
コーティング有無 有,TiAlN
全長（mm）25
被削材詳細 合金鋼（SCM）/ニッケル基合金（インコネル等）
タップ種類 ねじ切り関連工具
穴種類 通り穴・止り穴用（兼用）
寸法W1（mm）7,寸法S（mm）3.1

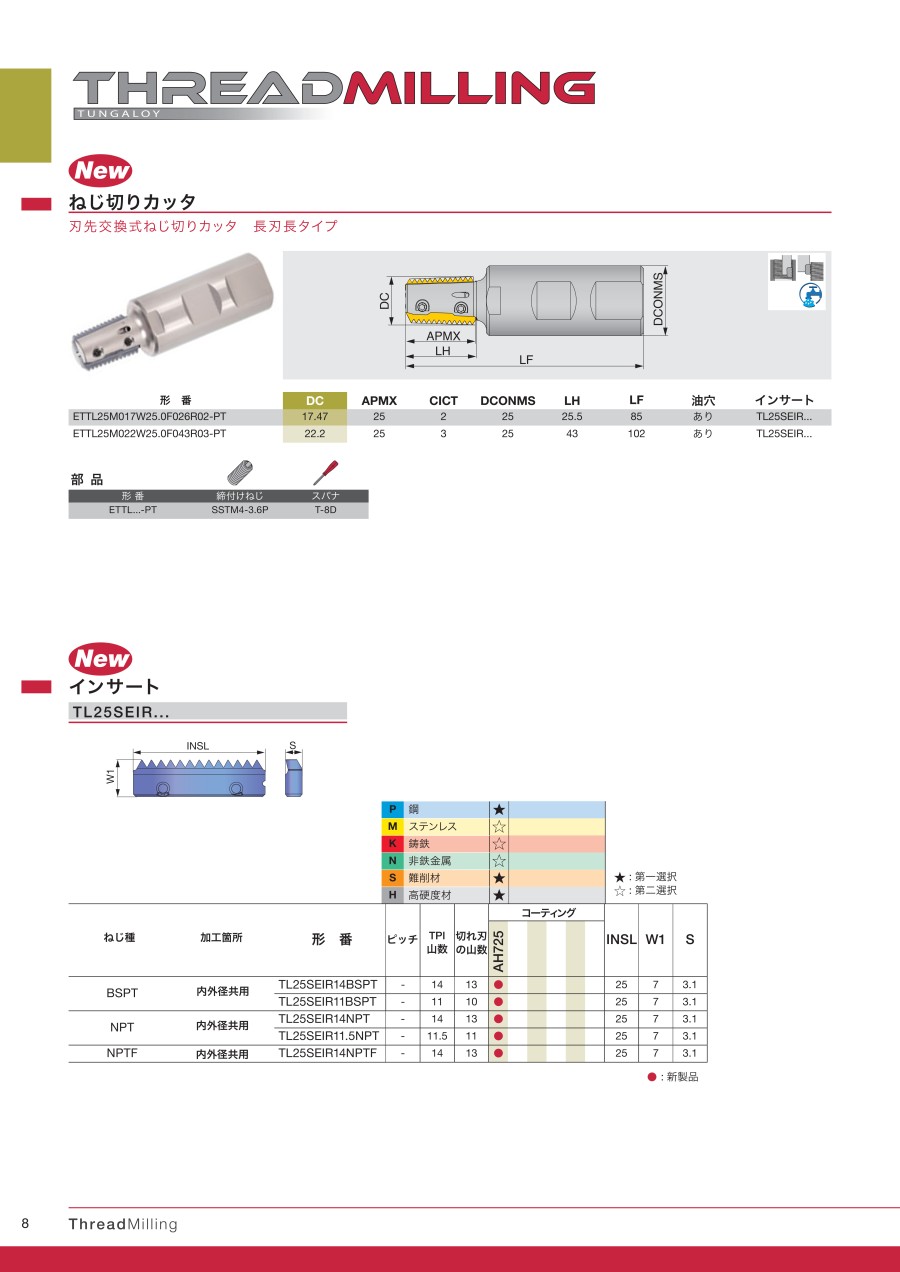

カタログ
