京セラ

ポリゴンテーパシャンク DDJN（外径・倣い加工）

ポリゴンテーパシャンク DDJN（外径・倣い加工）
通常単価(税別)
28,083円～41,130円
税込単価
30,891円～45,243円
通常出荷日：2日目

【特長】・ポリゴンテーパ形状とフランジ端面の2面拘束により高剛性を発揮。・切削トルクの3面均等配分によ...

詳細を確認
  • ホルダ本体には、チップは付属しておりません。

よく一緒に見られています

外径ホルダ DDJN-JCT型 （外径・倣い加工、クーラントホルダ）

京セラ

外径ホルダ DDJN-JCT型 （外径・倣い加工、クーラントホルダ）
通常価格(税別)： 21,537円 (税込価格：23,691円)

通常出荷日：2 日目

未確定：候補が12型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報





製品特長・仕様

製品の基本仕様・特長

PSC規格互換工具

JIS B 6066-1 2面拘束形ポリゴンテーパシャンク及び主軸端


■高剛性
ポリゴンテーパ形状とフランジ端面の2 面拘束により高剛性を発揮
ポリゴンテーパシャンク DVVN（外径・倣い加工） 2面拘束
■高精度
良好な繰返し取付精度（±2μm以内）
ポリゴンテーパシャンク DVVN（外径・倣い加工） 3面均等配分

3面均等配分により、剛性とセンタリング性向上

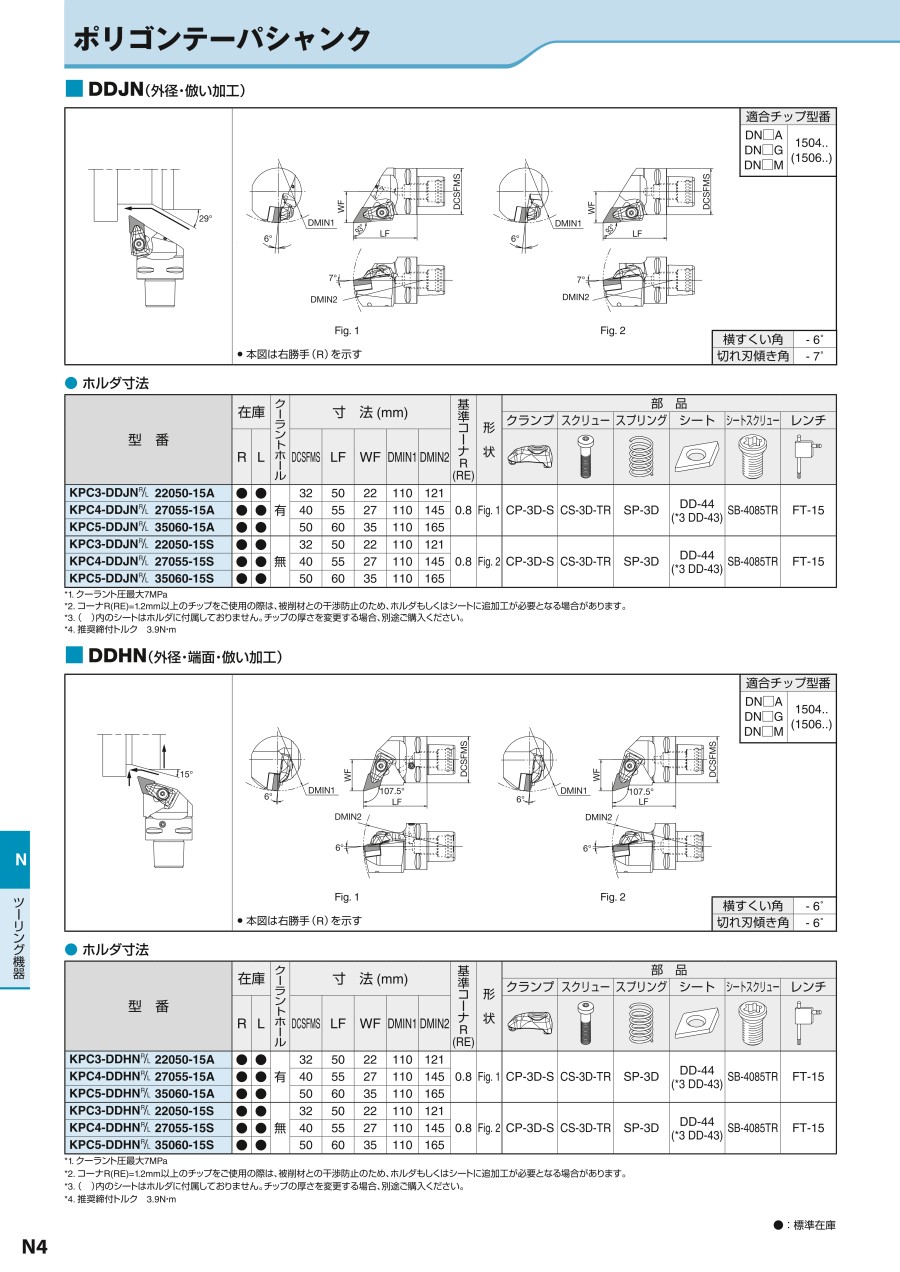

外形図

ポリゴンテーパシャンク DVVN（外径・倣い加工） 外形図

型番リスト

表示件数
  • 1
    • 型番
    KPC3-DDJNL22050-15A
    KPC3-DDJNL22050-15S
    KPC3-DDJNR22050-15A
    KPC3-DDJNR22050-15S
    KPC4-DDJNL27055-15A
    KPC4-DDJNL27055-15S
    KPC4-DDJNR27055-15A
    KPC4-DDJNR27055-15S
    KPC5-DDJNL35060-15A
    KPC5-DDJNL35060-15S
    KPC5-DDJNR35060-15A
    KPC5-DDJNR35060-15S

    勝手

    油穴（オイルホール）

    シャンク幅

    (mm)

    全長

    (mm)

    		最小発注数量
    左
    ○
    32
    50
    1個
    左
    -
    32
    50
    1個
    右
    ○
    32
    50
    1個
    右
    -
    32
    50
    1個
    左
    ○
    40
    55
    1個
    左
    -
    40
    55
    1個
    右
    ○
    40
    55
    1個
    右
    -
    40
    55
    1個
    左
    ○
    50
    60
    1個
    左
    -
    50
    60
    1個
    右
    ○
    50
    60
    1個
    右
    -
    50
    60
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    33,781円
    ( 37,159円 )
    2日目
    28,083円
    ( 30,891円 )
    2日目
    33,781円
    ( 37,159円 )
    2日目
    28,083円
    ( 30,891円 )
    2日目
    35,839円
    ( 39,423円 )
    2日目
    29,801円
    ( 32,781円 )
    2日目
    35,839円
    ( 39,423円 )
    2日目
    29,801円
    ( 32,781円 )
    2日目
    41,130円
    ( 45,243円 )
    2日目
    34,260円
    ( 37,686円 )
    2日目
    41,130円
    ( 45,243円 )
    2日目
    34,260円
    ( 37,686円 )
    2日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・ポリゴンテーパ形状とフランジ端面の2面拘束により高剛性を発揮。
    ・切削トルクの3面均等配分により、剛性とセンタリング性向上。

    ご注意

    • ホルダ本体には、チップは付属しておりません。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    ポリゴンテーパシャンク DDJN（外径・倣い加工） のレビュー
    この商品のレビューはありません

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    ポリゴンテーパシャンク DDJN（外径・倣い加工）
    外径ホルダ DDJN型（外径・倣い加工）
    外径ホルダ DDJN-JCT型 （外径・倣い加工、クーラントホルダ）
    外径ホルダ DVLN型（外径・倣い加工）
    スミポリゴン DDJN型ホルダ
    外径ホルダ PVLN型（外径・倣い加工）
    メーカー京セラ京セラ京セラ京セラ住友電工ハードメタル京セラ
    通常価格28,083円-9,808円 -21,537円 -10,239円 -33,500円 -9,879円 -
    通常出荷日2日目2日目〜2日目2日目〜3日目2日目
    加工用途外径 / 倣い外径 / 倣い外径 / 倣い外径 / 倣い外径 / 倣い外径 / 倣い
    適合チップ形状D（55°ひし形）D（55°ひし形）D（55°ひし形）V（35°ひし形）D（55°ひし形）V（35°ひし形）
    適合チップ逃げ角ネガ0°（N）ネガ0°（N）ネガ0°（N）ネガ0°（N）ネガ0°（N）ネガ0°（N）
    適合チップ切れ刃長151515161516
    切込み角J：93°（オフセットあり）J：93°（オフセットあり）-L：95°（オフセットあり）J：93°（オフセットあり）L：95°（オフセットあり）
