タンガロイ

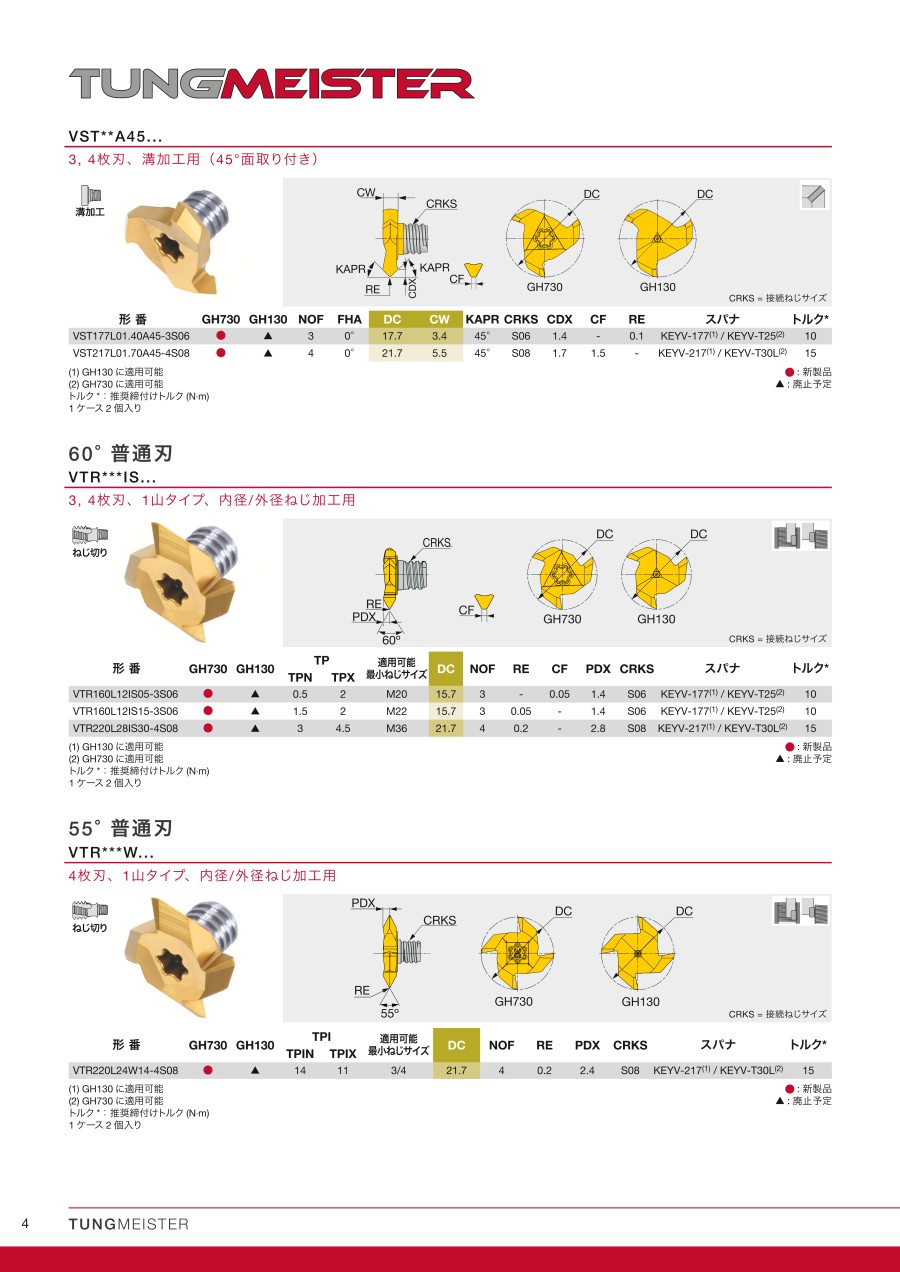

TungMeister用内径/外径ねじ（60°普通刃）加工用カッタヘッド VTR-IS

カタログ |

通常単価(税別): 6,541円～7,766円

税込単価: 7,195円～8,543円

通常出荷日：1日目

【仕様】・60°・3～4枚刃・対応シリーズ：TungMeister・材種：GH130、GH730【用途...

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が3型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

CRKS=接続ねじサイズ

形番	GH730	GH130	TP		適用可能最小ねじサイズ	DC	NOF	RE	CF	PDX	CRKS	スパナ	トルク^*
形番	GH730	GH130	TPN	TPX	適用可能最小ねじサイズ	DC	NOF	RE	CF	PDX	CRKS	スパナ	トルク^*
VTR160L12IS05-3S06	●	▲	0.5	2	M20	15.7	3	-	0.05	1.4	S06	KEYV-177^（1）/KEYV-T25^（2）	10
VTR160L12IS15-3S06	●	▲	1.5	2	M22	15.7	3	0.05	-	1.4	S06	KEYV-177^（1）/KEYV-T25^（2）	10
VTR220L28IS30-4S08	●	▲	3	4.5	M36	21.7	4	0.2	-	2.8	S08	KEYV-217^（1）/KEYV-T30L^（2）	15

●：新製品

▲：廃止予定

（1）GH130に適用可能

（2）GH730に適用可能

トルク^*：推奨締付けトルク（N・m）

型番リスト

表示件数

型番

VTR160L12IS05-3S06-GH730

VTR160L12IS15-3S06-GH730

VTR220L28IS30-4S08-GH730

外径（D)

(φ)

総刃数

(枚)

スパナ

材種

寸法 RE

(mm)

接続ねじサイズ（CRKS）

適用可能最小ねじサイズ

寸法 TPN

(mm)

寸法 TPX

(mm)

寸法 CF

(mm)

寸法 PDX

(mm)

CADデータ有無

(2Ｄ/3Ｄ)

最小発注数量

15.7	3	KEYV-T25	GH730	-	S06	M20	0.5	2	0.05	1.4	-	2個
15.7	3	KEYV-T25	GH730	0.05	S06	M22	1.5	2	-	1.4	-	2個
21.7	4	KEYV-T30L	GH730	0.2	S08	M36	3	4.5	-	2.8	-	2個

通常単価(税別) (税込単価)	通常出荷日

6,606円 ( 7,267円 )	1日目
6,541円 ( 7,195円 )	1日目
7,766円 ( 8,543円 )	1日目

詳細情報

基本情報

基本情報

【仕様】
・60°
・3～4枚刃
・対応シリーズ：TungMeister
・材種：GH130、GH730
【用途】
・内径/外径ねじ加工用

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

タンガロイ
ヘッド交換式エンドミルTungMeister用溝入れ加工用カッタヘッド VST形

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
