タンガロイ

TungMeister用シャンク VSSD

カタログ

通常単価(税別): 8,985円～189,701円

税込単価: 9,884円～208,671円

通常出荷日：1日目

最適工具の選定で、加工能率を向上。工具交換時間を大幅に削減し、生産性を改善。

本商品はシャンクのみです。ヘッドは別売りです。
「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。

よく一緒に見られています

タンガロイ

通常出荷日：1 日目

よく一緒に見られています

タンガロイ

通常出荷日：1 日目

未確定：候補が44型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

工具交換時間を大幅短縮!!

機械のダウンタイムを劇的に短縮。
刃先交換のみで手間要らず。

抜群の刃先位置再現性

テーパ+端面当たりの2面拘束で精度を確保。

ヘッド交換精度

ヘッド交換のみの作業で一度のホルダセット精度を確保可能。

ヘッド交換式エンドミルTungMeietr用溝入れ加工用カッタヘッド VST形関連画像

環境対応型工具

工具の廃棄物重量を削減できます。
例：φ12 mm スクエアエンドミル

再研品関連コスト"0"

ヘッド交換だけで「常に新品」
面倒な再研品の管理がなくなります。
再研削しろを気にせず、トコトン使えます。

豊富な刃型形状：45種の目的別ヘッドをねじ込み式で簡単＆確実に交換可能。
鋼：一般加工用。
超硬：高い曲げ剛性により長い突き出しで高精度加工用。

性能・試験情報

切削性能

ステンレス鋼の連続加工の比較

ステンレス鋼での加工面の比較

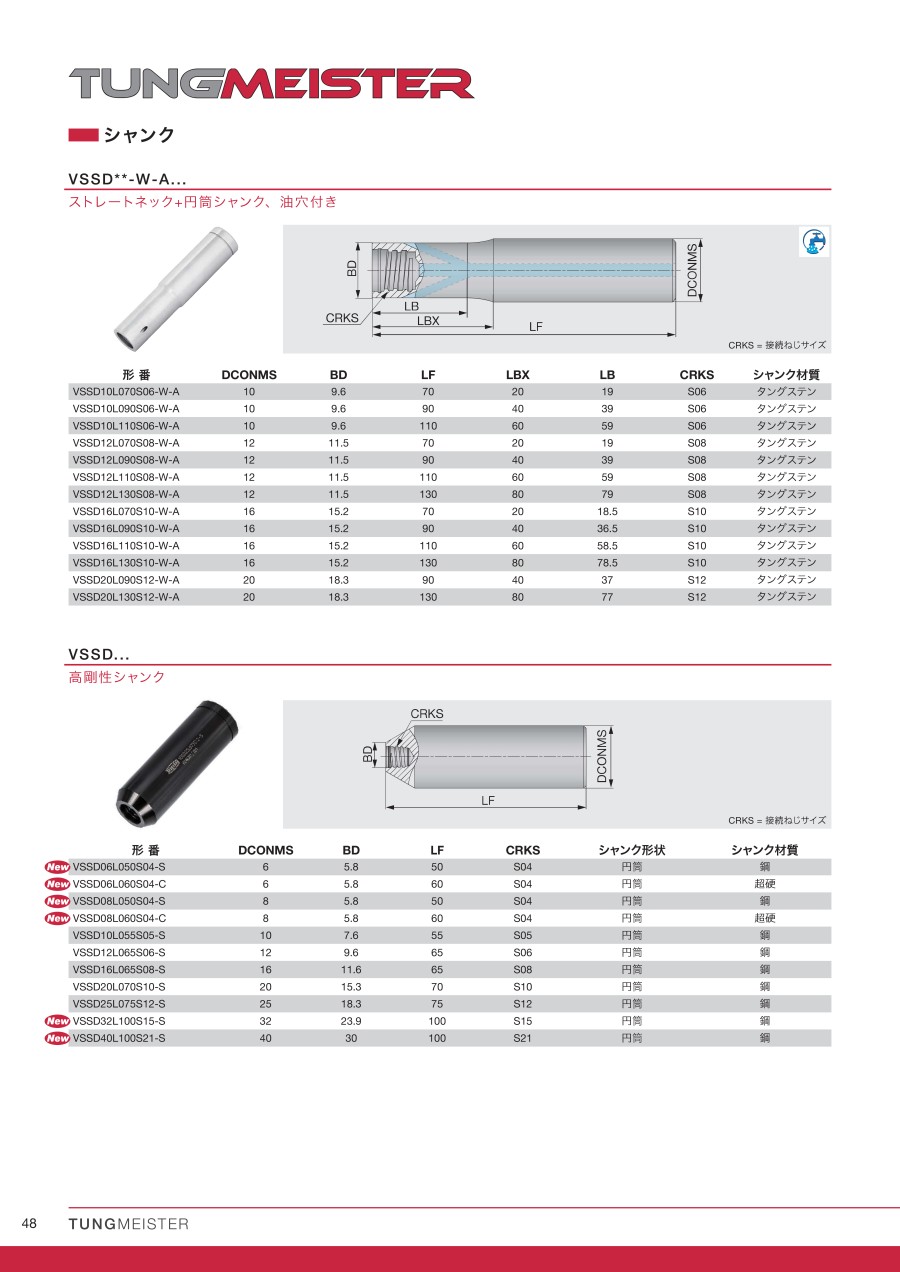

外形図

高剛性シャンク

ストレートネック+円筒シャンク

図 1

図 2

CRKS = 接続ねじサイズ

使用方法・使用事例

使用事例

加工部品名		CVJ	ギア
シャンク		VSSD12L070S08-C （超硬, φ12 mm）	VSSD16L100S10-S （鋼, φ16 mm）
ヘッド		VBD120L09.0-BG-04S08 （φ12 mm）	VEE160L12.0C60I04S10 （φ16 mm）
材種		AH715	AH715
被削材		S53C	SCM420
被削材
切削条件	切削速度: Vc （m/min）	41	100
	刃当り送り: fz （mm/t）	0.03	0.09
	切込み: ap （mm）	-	10
	切削幅: ae （mm）	3	0.1
	切削油	湿式	湿式
結果		最新のコーティングを採用したAH715 は耐摩耗性に優れ、他社品に対し3.4 倍の寿命を達成し、摩耗状態は継続使用が可能な状態だった。試験終了時点でも、他社品よりもバリは小さいままだった。	最新のコーティングを採用したAH715 は耐摩耗性に優れ、従来品の2 倍の寿命を達成した。

加工部品名		シャフト	機械部品
シャンク		VSSD10L075S06-S （鋼, φ10 mm）	VSSD16L130S10-C （超硬, φ16 mm）
ヘッド		VEH100L15.0R10I04S06 （φ10 mm）	VEH160L24.0R05I04S10 （φ16 mm）
材種		AH715	AH715
被削材		S45C	FCD400
被削材
切削条件	切削速度: Vc （m/min）	100	100
	刃当り送り: fz （mm/t）	0.05	0.04
	切込み: ap （mm）	1	15
	切削幅: ae （mm）	6	1
	切削油	湿式	湿式
結果		VEH ヘッドは、高い耐びびり性により、他社品よりも高い切削速度と刃当り送りで、問題なく加工ができた。	AH715 は最新のコーティングによる耐摩耗性の向上により、従来品に対し、1.4 倍の長寿命となった。加工面品位も改善した。

加工部品名		テスト用ワーク	機械部品
シャンク		VSSD10L090S06-C （超硬, φ10 mm）	VSSD16L100S10-S （鋼, φ16）
ヘッド		VBO100L15.0R850-5S06 （φ10 mm）	VCP160L15.0A30-02S10 AH725（φ16）
材種		AH715	-
被削材		S45C	ステンレス鋼（SUS316）
被削材
切削条件	切削速度: Vc （m/min）	300	160
	刃当り送り: fz （mm/t）	0.02	0.1
	切込み: ap （mm）	0.05	2.5
	切削幅: ae （mm）	0.5	1.4
	切削油	湿式	なし
結果		VBO へッドは、5 軸加工に最適な設計により、加工面が他社品と同等な状態で、他社のボールエンドミルに比べ、4 倍の生産性を持たすことができた。	他社ソリッドエンドミルでは加工数750個で寿命になったが、TungMeisterでは加工数1100個まで加工可能。工具交換時間も10分の1となり、加工時間が短縮できた。

注意・禁止事項

注意事項

指定外のヘッドを使用すると切削不能となったり、シャンクの破損を招きますので、ヘッドは必ずタンガロイ社カタログに指定されたものをご使用ください。
ヘッド取付けの際は、予めエアブロ-、またはウエスを用いて結合ねじ部に付着している切りくずや異物を取り除いてください。
結合ねじ部に焼き付き防止剤や潤滑油を塗布しないでください。
ヘッド締付け時は専用レンチを使用し、ゆっくりと締付けを行い、シャンク端面とヘッド端面が密着したらそれ以上の締付けは行わないで下さい。（右図参照）
また、過度の締付け（増し締め）は、ヘッド破損の原因となりますので、ご注意ください。
ヘッドの取付け・取外しの際、ハンマ等による打撃は行わないでください。

型番リスト

表示件数

型番

外径（D)

(φ)

全長 (L)

(mm)

首下長（ℓ1）

(mm)

シャンク径 (d)

(mm)

材質

トラスココード

LBX

(mm)

接続ねじサイズ

形状

CADデータ有無

(2Ｄ/3Ｄ)

最小発注数量

7.6	60	12.8	8	鋼	702-5661	15	S05	円筒	2D/3D	1個
7.6	90	39	8	超硬	702-5688	40	S05	円筒	2D/3D	1個
7.6	110	59	8	超硬	702-5696	60	S05	円筒	2D/3D	1個
9.6	70	18.5	10	超硬	702-5700	20	S06	円筒	2D/3D	1個
9.6	75	19.4	10	鋼	702-5726	20	S06	円筒	2D	1個
9.6	90	38.5	10	超硬	702-5734	40	S06	円筒	2D/3D	1個
9.6	110	58.5	10	超硬	702-5751	60	S06	円筒	2D/3D	1個
9.6	150	98.5	10	超硬	702-5777	100	S06	円筒	2D/3D	1個
7.6	55	-	12	鋼	702-5785	3.8	S05	ウェルドン	2D/3D	1個
11.5	70	17	12	超硬	702-5793	20	S08	円筒	2D/3D	1個
11.5	70	17	12	超硬	-	20	S08	円筒	-	1個
11.5	90	37	12	超硬	-	40	S08	円筒	-	1個
11.5	90	37	12	鋼	-	42	S08	円筒	-	1個
11.5	90	37	12	超硬	702-5815	40	S08	円筒	2D/3D	1個
11.5	90	13.6	12	鋼	702-5823	16	S08	円筒	2D/3D	1個
11.5	90	13.6	12	鋼	-	16	S08	円筒	-	1個
11.5	110	58	12	超硬	702-5840	60	S08	円筒	2D	1個
11.5	110	57	12	超硬	-	60	S08	円筒	-	1個
11.5	130	78	12	超硬	702-5866	80	S08	円筒	2D/3D	1個
11.5	130	77	12	超硬	-	80	S08	円筒	-	1個
9.6	65	-	16	鋼	702-5882	6	S06	ウェルドン	2D/3D	1個
11.5	65	-	16	鋼	702-5891	4	S08	ウェルドン	2D/3D	1個
15.2	90	38	16	超硬	702-5912	40	S10	円筒	2D/3D	1個
15.2	90	38	16	超硬	-	40	S10	円筒	-	1個
15.2	100	38	16	鋼	-	42	S10	円筒	-	1個
15.2	100	18	16	鋼	702-5939	20	S10	円筒	2D/3D	1個
15.2	100	18	16	鋼	-	20	S10	円筒	-	1個
15.2	110	58	16	超硬	702-5947	60	S10	円筒	2D/3D	1個
15.2	110	58	16	超硬	-	60	S10	円筒	-	1個
15.2	130	78	16	超硬	702-5963	80	S10	円筒	2D/3D	1個
15.2	130	78	16	超硬	-	80	S10	円筒	-	1個
15.2	150	98	16	超硬	702-5980	100	S10	円筒	2D/3D	1個
15.2	70	-	20	鋼	702-5998	4	S10	ウェルドン	2D/3D	1個
18.3	90	37	20	超硬	702-6005	40	S12	円筒	2D/3D	1個
18.3	120	20.5	20	鋼	702-6021	25	S12	円筒	2D/3D	1個
18.3	130	77	20	超硬	702-6030	80	S12	円筒	2D/3D	1個
18.3	200	117	20	超硬	702-6056	120	S12	円筒	2D/3D	1個
18.3	75	-	25	鋼	702-6064	7.2	S12	ウェルドン	2D/3D	1個
23.9	120	58	25	超硬	-	60	S15	円筒	2D/3D	1個
23.9	135	33	25	鋼	-	35	S15	円筒	2D/3D	1個
23.9	170	98	25	超硬	-	100	S15	円筒	2D/3D	1個
23.9	250	148	25	超硬	-	150	S15	円筒	2D/3D	1個
30	100	32	32	鋼	-	35	S21	円筒	-	1個
30	150	50	32	鋼	-	54	S21	円筒	-	1個

通常単価(税別) (税込単価)	通常出荷日

8,985円 ( 9,884円 )	1日目
29,645円 ( 32,610円 )	1日目
33,226円 ( 36,549円 )	1日目
30,742円 ( 33,816円 )	1日目
9,292円 ( 10,221円 )	1日目
32,115円 ( 35,327円 )	1日目
35,705円 ( 39,276円 )	1日目
40,892円 ( 44,981円 )	1日目
8,985円 ( 9,884円 )	1日目
35,705円 ( 39,276円 )	1日目
41,099円 ( 45,209円 )	1日目
41,099円 ( 45,209円 )	1日目
12,126円 ( 13,339円 )	1日目
35,776円 ( 39,354円 )	1日目
10,097円 ( 11,107円 )	1日目
12,126円 ( 13,339円 )	1日目
40,445円 ( 44,490円 )	1日目
46,507円 ( 51,158円 )	1日目
42,130円 ( 46,343円 )	1日目
48,402円 ( 53,242円 )	1日目
9,275円 ( 10,203円 )	1日目
10,078円 ( 11,086円 )	1日目
46,944円 ( 51,638円 )	1日目
53,955円 ( 59,351円 )	1日目
13,870円 ( 15,257円 )	1日目
10,881円 ( 11,969円 )	1日目
13,870円 ( 15,257円 )	1日目
52,492円 ( 57,741円 )	1日目
60,379円 ( 66,417円 )	1日目
58,429円 ( 64,272円 )	1日目
66,357円 ( 72,993円 )	1日目
64,191円 ( 70,610円 )	1日目
10,881円 ( 11,969円 )	1日目
61,612円 ( 67,773円 )	1日目
12,857円 ( 14,143円 )	1日目
76,091円 ( 83,700円 )	1日目
114,881円 ( 126,369円 )	1日目
12,483円 ( 13,731円 )	1日目
97,497円 ( 107,247円 )	1日目
15,113円 ( 16,624円 )	1日目
132,265円 ( 145,492円 )	1日目
189,701円 ( 208,671円 )	1日目
17,749円 ( 19,524円 )	1日目
20,294円 ( 22,323円 )	1日目

詳細情報

基本情報

基本情報

最適工具の選定で、加工能率を向上。工具交換時間を大幅に削減し、生産性を改善。

ご注意

本商品はシャンクのみです。ヘッドは別売りです。
「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

タンガロイ
鋼モジュラシャンク SM

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
