大昭和精機

HSKシャンクメガマイクロチャックストレート Eタイプ HSK-E63

カタログ

通常単価(税別): 26,919円～34,428円

税込単価: 29,611円～37,871円

通常出荷日：5日目

【特長】・ワーク干渉の少ないストレートタイプです。・付属品：メガナット

ナットは付属しています。コレット、レンチは別途ご注文ください。
クーラントパイプは付属していません。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。

よく一緒に見られています

大昭和精機

通常出荷日：5 日目

よく一緒に見られています

大昭和精機

通常出荷日：5 日目

未確定：候補が11型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

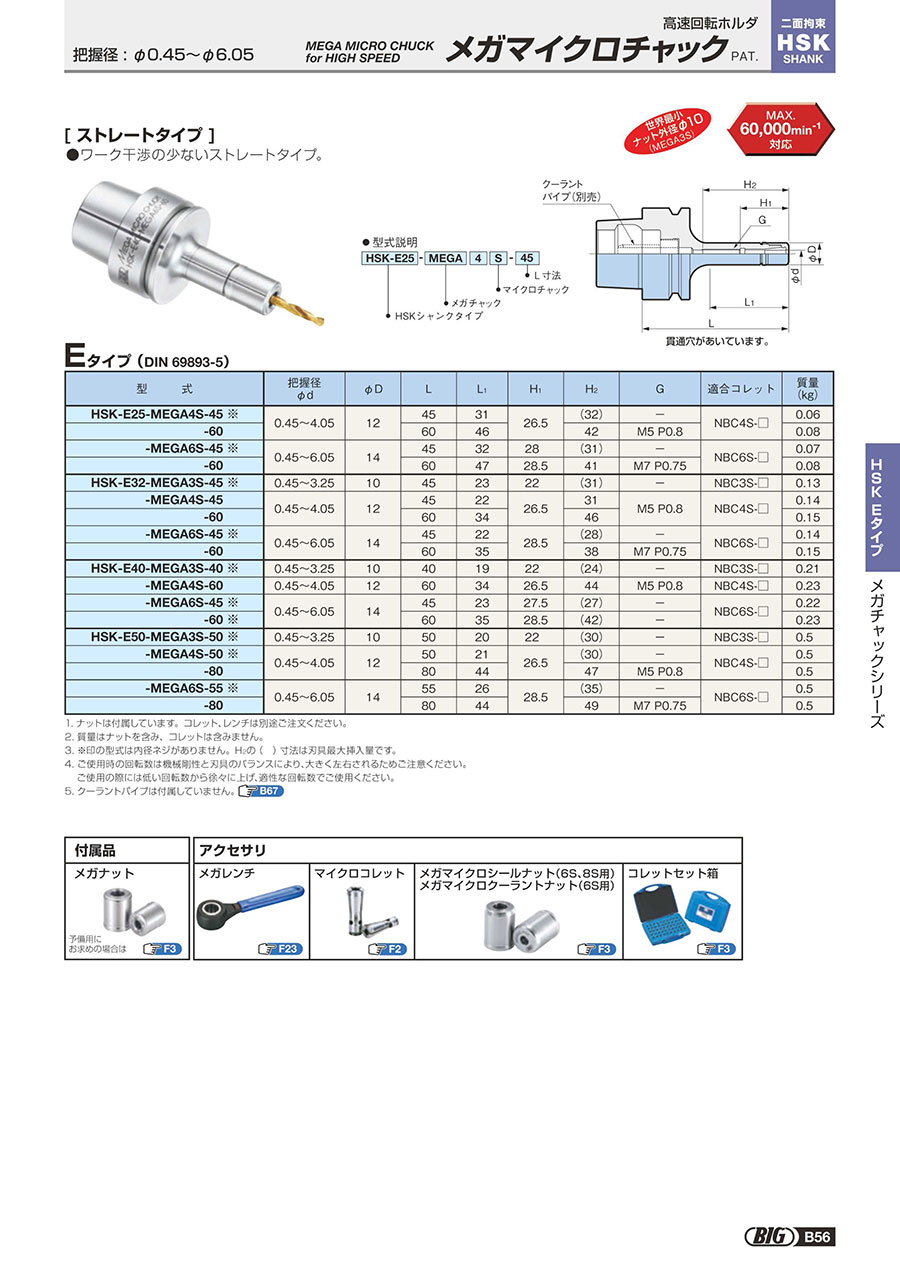

カタログ

商品情報

製品特長・仕様

外形図

選定サポート情報

製品特長・仕様

製品の基本仕様・特長

ワーク干渉を減らしたスリム形状

干渉に優れた「ストレートタイプ」、剛性を高めた「高剛性テーパタイプ」がございます

HSKシャンクメガマイクロチャックストレートタイプ Eタイプ製品の基本仕様・特長2

外形図

選定サポート情報

型番リスト

表示件数

型番

主軸・シャンク番号

最大把握径

(mm)

把握径

(mm)

最大刃具挿入量

(mm)

ホルダ長さ

(mm)

先端チャック部外径

(mm)

適用コレット

CADデータ有無

(mm)

質量

(g)

(mm)

最小発注数量

25	5.0以下	0.45～4.05	26.5	60	12	NBC4S-□	-	12	46	80	26.5	42	1個
25	7.0以下	0.45～6.05	28	45	14	NBC6S-□	2D/3D	14	32	70	28	31（刃具最大挿入量）	1個
25	7.0以下	0.45～6.05	28.5	60	14	NBC6S-□	-	14	47	80	28.5	41	1個
32	5.0以下	0.45～4.05	26.5	45	12	NBC4S-□	-	12	22	140	26.5	31	1個
32	7.0以下	0.45～6.05	28.5	45	14	NBC6S-□	-	14	22	140	28.5	28（刃具最大挿入量）	1個
32	7.0以下	0.45～6.05	28.5	60	14	NBC6S-□	-	14	35	150	28.5	38	1個
40	4.0以下	0.45～3.25	22	40	10	NBC3S-□	-	10	19	210	22	24（刃具最大挿入量）	1個
40	5.0以下	0.45～4.05	26.5	60	12	NBC4S-□	-	12	34	230	26.5	44	1個
40	7.0以下	0.45～6.05	27.5	45	14	NBC6S-□	-	14	23	220	27.5	27（刃具最大挿入量）	1個
40	7.0以下	0.45～6.05	28.5	60	14	NBC6S-□	-	14	35	230	28.5	42（刃具最大挿入量）	1個
50	7.0以下	0.45～6.05	28.5	55	14	NBC6S-□	-	14	26	500	28.5	35（刃具最大挿入量）	1個

通常単価(税別) (税込単価)	通常出荷日

33,649円 ( 37,014円 )	5日目
26,919円 ( 29,611円 )	5日目
33,649円 ( 37,014円 )	5日目
33,649円 ( 37,014円 )	5日目
33,649円 ( 37,014円 )	5日目
33,649円 ( 37,014円 )	5日目
34,428円 ( 37,871円 )	5日目
33,649円 ( 37,014円 )	5日目
33,649円 ( 37,014円 )	5日目
33,649円 ( 37,014円 )	5日目
34,250円 ( 37,675円 )	5日目

詳細情報

基本情報

基本情報

【特長】・ワーク干渉の少ないストレートタイプです。・付属品：メガナット

ご注意

ナットは付属しています。コレット、レンチは別途ご注文ください。
クーラントパイプは付属していません。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

タンガロイ
コレットチャックホルダ C-ER
MSTコーポレーション
焼ばめホルダスリムラインモノシリーズ（モノ3°） HSK-E25タイプ
大昭和精機
HSKシャンクハイドロチャックスーパースリムEタイプ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
