日研工作所

ユニバーサルマイクロスタンド

ユニバーサルマイクロスタンド
通常単価(税別)
32,083円～41,234円
税込単価
35,291円～45,357円
通常出荷日：2日目

【特長】・特殊クランプ機構（4本のニードルローラとクサビ板）で赤いクランプノブ1個をしめるだけで、全部...

詳細を確認
未確定：候補が2型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報





製品特長・仕様

製品の基本仕様・特長

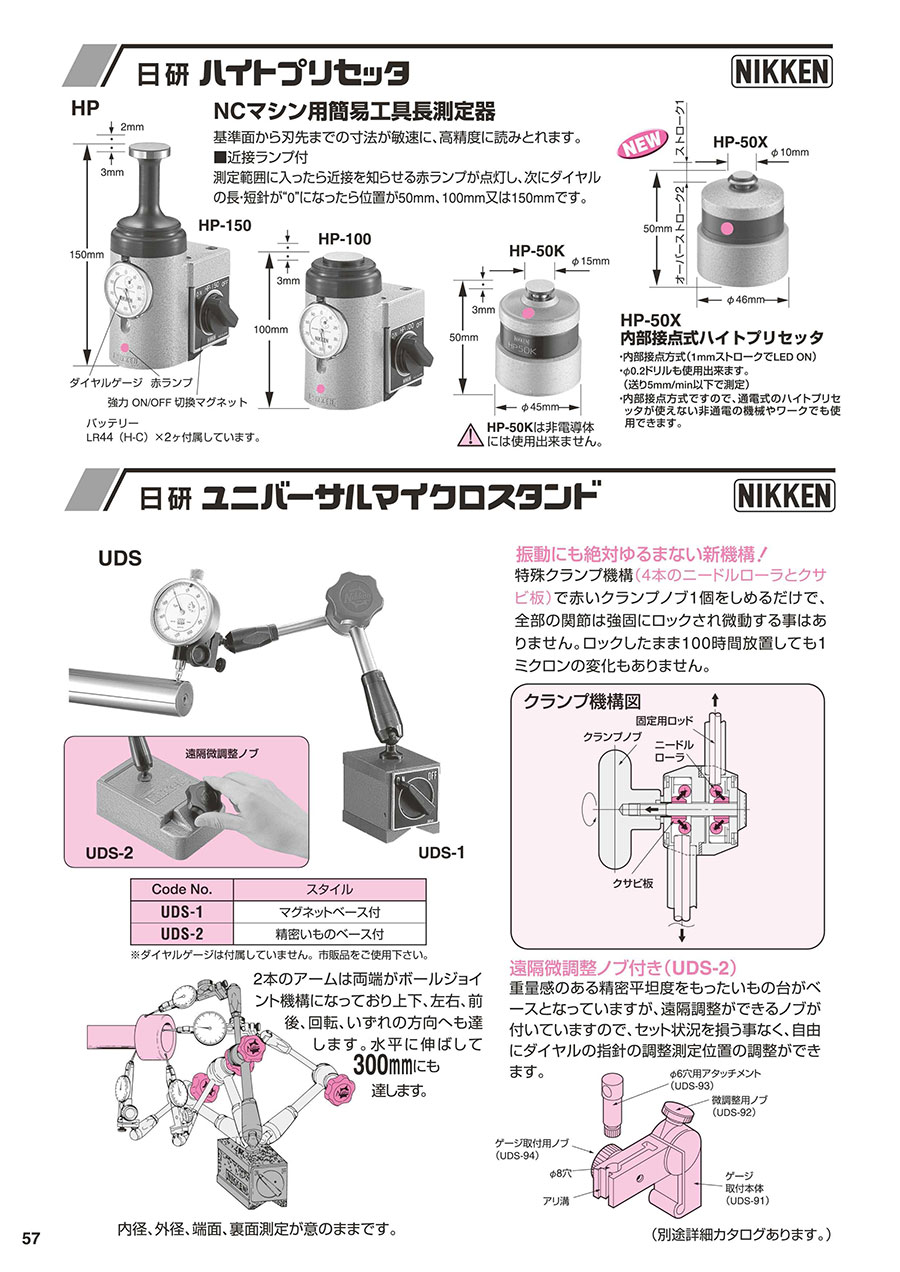

●長いリーチ 300mm
2本のアームは両端がポールジョイント機構になっており上下、左右、前後、回転、いずれの方向へも達します。
水平に伸ばして300mmにも達します。
内径、外径、端面、裏面測定が意のままです。

ユニバーサルマイクロスタンド　製品特長・仕様関連画像1

重量感のある機密平坦度をもったいもの台がベースとなっていますが、遠隔調整ができるノブがついていますので、セット状況を損なう事のなく、自由にダイヤルの指針の調整測定位置の調整ができます。

ユニバーサルマイクロスタンド　製品特長・仕様関連画像1
型番スタイル
UDS-1マグネットベース付
UDS-2精密いものベース付


●振動にもゆるまない新機構
4本のニードルローラとクサビ板で赤いクランプノブ1個を締めるだけで、全部の関節は強固にロックされ微動する事はありません。ロックしたまま100時間放置しても1ミクロンの変化もありません。

ユニバーサルマイクロスタンド　製品特長・仕様関連画像2

●あらゆるダイヤルゲージ、ピックテスタが接続できるアタッチメント付

ユニバーサルマイクロスタンド　製品特長・仕様関連画像3



使用方法・使用事例

●強力マグネットベース使用で確実に固定
取付場所を選びません。協力マグネットベース付ですから写真の様な垂直面、傾斜面、凹凸面、どこでも確実に取付られます。

ユニバーサルマイクロスタンド　使用方法 1

M/Cでの使用

ユニバーサルマイクロスタンド　使用方法 2

NC旋盤での使用

ユニバーサルマイクロスタンド　使用方法 3

研磨機での使用

型番リスト

表示件数
  • 1
    • 型番
    UDS-1
    UDS-2

    特長3

    仕様

    		最小発注数量
    強力マグネットベース付で、垂直面、傾斜面、凹凸面、どこでも確実に取り付けられます。
    マグネットベース
    1個
    重量感のある精密平坦度をもったいもの代がベースとなっていますが、遠隔調整ができるノブが付いていますので、セット状況を損なうことなく、自由に測定位置の調整ができます。
    精密いものベース
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    41,234円
    ( 45,357円 )
    2日目
    32,083円
    ( 35,291円 )
    2日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・特殊クランプ機構（4本のニードルローラとクサビ板）で赤いクランプノブ1個をしめるだけで、全部の関節は強固にロックされ微動する事はありません。
    ・ロックしたまま100時間放置しても1ミクロンの変化もありません。
    ・2本のアームは両端がボールジョイント機構になっており上下、左右、前後、回転、いずれの方向へも達します。水平に伸ばして300mmにも達します。
    ・重量感のある精密平坦度をもったいもの台がベースとなっていますが、遠隔調整ができるノブが付いていますので、セット状況を損う事なく、自由にダイヤルの指針の調整測定置の調整ができます。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
