小型移動回転表面用温度センサ SHシリーズ

小型移動回転表面用温度センサ SHシリーズ
通常単価:
30,046
通常出荷日:
12日目

φ60mm(直径60mm)以下の回転する平面及び曲面の温度を測定可能なセンサ。
【特長】
・平面、φ20~φ60mm(直径20~60mm)の曲面を計測可能。
・1,000時間以上の耐久性。
・グリップ無し製作可能なので、取り付けて温度データを取る事が可能。
【用途】
・プリンタなど定着ローラの表面温度計測に。

PDF

型番

1 の型番候補があります候補を表示

SH-46E-TC1-ASP

小型移動回転表面用温度センサ SHシリーズの特長

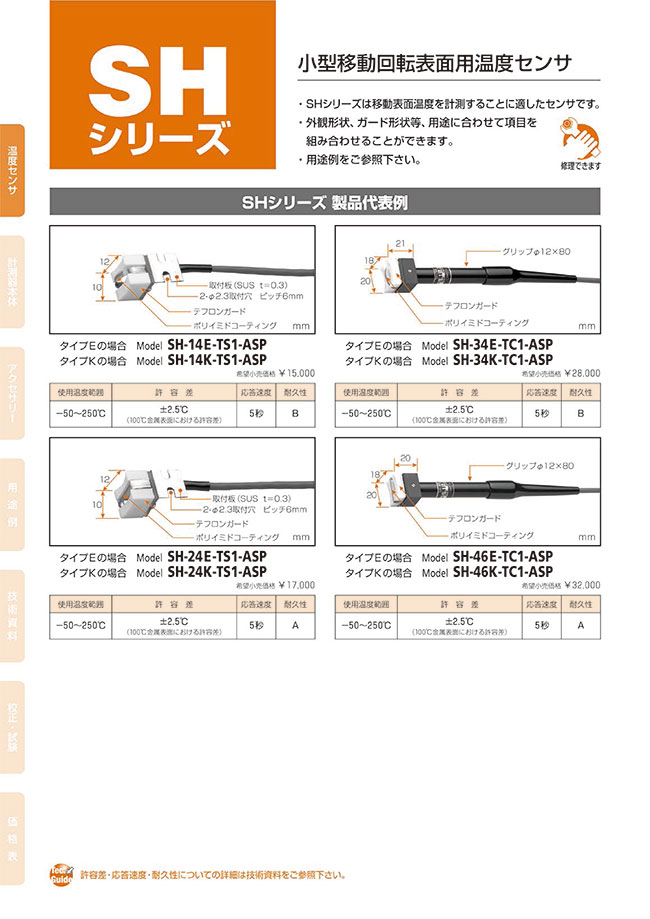

外形図と各部の名称/テフロンガード付き/グリップφ12×80mm(直径12×80mm)

外形図と各部の名称/テフロンガード付き/グリップφ12×80mm(直径12×80mm)

仕様

使用温度範囲*1-50~250℃
許容差*20℃以上200℃以下:±2.5℃
200℃超250℃以下:±3.0℃
応答速度*35秒
耐久性*41,500時間以上
外観形状グリップタイプ耐久形
グリップの有無あり(材質:黒色フェノールレジン)
ガード材質テフロン
ガード形状φ60mm用
熱電対の種類タイプE
コードの種類標準コード:TC(外径4mm、シリコンゴム被覆、耐熱240℃)
コードの長さ標準:1m
プラグ形状ASP
一般(メーカー)校正の温度範囲0~250℃
JCSS校正の温度範囲本製品はJCSS校正を行っておりません。
  • *1使用温度範囲は、センサの測温部やガードなどが接触できる温度範囲であり、それ以外には適用されませんのでご注意下さい。
  • *2許容差は、静止している滑らかな金属表面における0℃以上の使用温度範囲において規定している。
  • *3応答速度は、静止している滑らかな金属表面に接触させたときに99%応答する時間を示す。
  • *4耐久性は、毎分200mで移動する200℃の滑らかな金属表面に機械的に接触させたときに、許容差内で温度測定できた時間を示す。
型番
SH-46E-TC1-ASP
型番通常単価最小発注数量スライド値引通常
出荷日
コードの種類 コードの長さ
(m)
プラグ形状 許容差
(℃)

30,046円

1個

12日目

標準コード1標準プラグ0℃以上200℃以下:±2.5℃/200℃超250℃以下:±3.0℃

Loading...

  1. 1


基本情報

商品タイプ 温度計(外部センサータイプ) 測定温度範囲(℃) -50~250 詳細タイプ タイプE
ヘッドサイズ(φ/mm) 18×20

小型移動回転表面用温度センサ SHシリーズの型番SH-46E-TC1-ASPのページです。
型番SH-46E-TC1-ASPに関する仕様情報を記載しております。

SH-46E-TC1-ASPで型番確定

小型移動回転表面用温度センサ SHシリーズのレビュー

この商品のレビューはありません レビューを書く

よくあるご質問(FAQ)

質問: 耐久性はどの様な基準で記載していますか?
回答: 耐久性は、毎分200mで移動する200℃の滑らかな金属表面に機械的に接触させたときに、許容差内で温度測定できた時間を示します。
