京セラ

突切りホルダ KGD（自動盤用）

カタログ

通常単価(税別): 11,686円～16,668円

税込単価: 12,855円～18,335円

通常出荷日：在庫品1日目～4日目一部当日出荷可能

【特長】・4.0mm幅のチップも取り付きますが、ホルダ剛性の不足により推奨しておりません＜KGDR/L...

詳細を確認

ホルダ本体には、チップは付属しておりません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

京セラ

溝入れ／突切り用ホルダ KGD（一体型・自動盤用）

通常価格(税別)： 11,686円 (税込価格：12,855円)

通常出荷日：2 日目

よく一緒に見られています

京セラ

溝入れ・突切り用ホルダ KGD（一体型）

通常価格(税別)： 12,088円 (税込価格：13,297円)

通常出荷日：在庫品1日目

未確定：候補が22型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

刃幅1.3mmからのレパートリー
優れた切りくず処理と長寿命・安定加工の両立を実現

1.加工用途に合わせて選べるブレーカ

2.新3次元ブレーカにより優れた切りくず処理性能

3.高いチップ拘束力

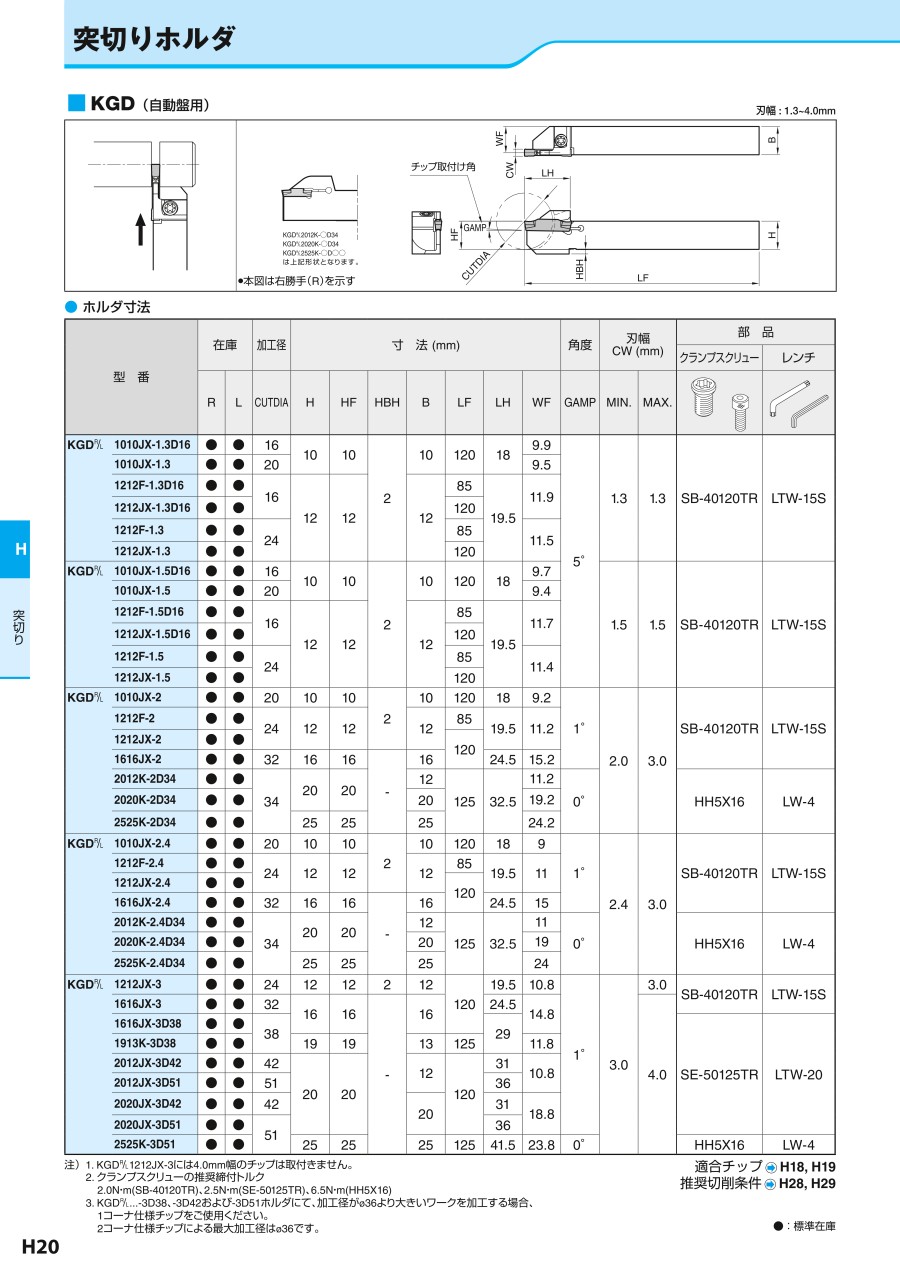

外形図

選定サポート情報

技術情報

ワンポイントアドバイス

ホルダの突出し量（L2寸法）を最小に設定。これにより

【メリット 1】自動盤の仕様による「ホルダ突出し長さ制限」を受けず、便利にお使いいただけます
【メリット 2】ホルダ突出し量の最小・最適化がびびりを抑制

最大加工径φ51まで対応するレパートリー

注意：
KGD R/L…-3D38型及び、-3D42型、-3D51型ホルダにて加工径φ36より大きい加工を行う時は、下記にご注意ください

1コーナ仕様チップをご使用ください
2コーナ仕様チップによる最大加工径はφ36です

型番リスト

表示件数

型番

適合刃幅

(mm)

最大溝深さ

(mm)

勝手

ホルダ角度

(°)

シャンク高さ

(mm)

シャンク幅

(mm)

全長

(mm)

JANコード

トラスココード

適合チップ

質量

(g)

最小発注数量

1.3	10	左	5	10	10	120	4960664685387	653-8916	GDM、GDMS	91.4	1個
1.5	10	左	5	10	10	120	4960664685400	653-8924	GDM、GDG	91.7	1個
1.5	8	左	5	10	10	120	4960664775569	820-5649	GDM、GDG	93.7	1個
1.3	12	左	5	12	12	85	4960664685424	653-8932	GDM、GDMS	91.09	1個
1.5	12	左	5	12	12	85	4960664685462	653-8941	GDM、GDG	91.5	1個
1.3	12	左	5	12	12	120	4960664685448	653-8959	GDM、GDMS	127.5	1個
1.5	12	左	5	12	12	120	4960664685486	653-8967	GDM、GDG	127.7	1個
3～4	19	左	1	16	16	120	4960664673117	549-9585	GDM、GDMS	212.2	1個
3～4	21	左	1	20	12	120	4960664673155	549-9593	GDM、GDMS	196.2	1個
2～3	17	左	0	20	12	125	4960664766468	820-5659	GDM、GDMS、GDG、GDGS	220.5	1個
3～4	21	左	1	20	20	120	4960664673131	549-9623	GDM、GDMS	319.3	1個
1.3	8	右	5	10	10	120	4960664685370	653-8975	GDM、GDMS	91.8	1個
1.5	10	右	5	10	10	120	4960664685394	653-8983	GDM、GDG	91.7	1個
1.5	8	右	5	10	10	120	4960664775552	820-5664	GDM、GDG	93.7	1個
1.3	12	右	5	12	12	85	4960664685417	653-8991	GDM、GDMS	150	1個
1.5	12	右	5	12	12	85	4960664685455	653-9009	GDM、GDG	131.6	1個
1.3	12	右	5	12	12	120	4960664685431	653-9017	GDM、GDMS	174	1個
1.5	12	右	5	12	12	120	4960664685479	653-9025	GDM、GDG	174	1個
3～4	19	右	1	16	16	120	4960664673100	549-9941	GDM、GDMS	208.8	1個
3～4	21	右	1	20	12	120	4960664673148	549-9950	GDM、GDMS	196.1	1個
2～3	17	右	0	20	12	125	4960664766451	820-5674	GDM、GDMS、GDG、GDGS	221.6	1個
3～4	21	右	1	20	20	120	4960664673124	549-9984	GDM、GDMS	322.6	1個

通常単価(税別) (税込単価)	通常出荷日

12,279円 ( 13,507円 )	2日目
12,279円 ( 13,507円 )	2日目
13,577円 ( 14,935円 )	4日目
11,686円 ( 12,855円 )	2日目
11,686円 ( 12,855円 )	2日目
12,279円 ( 13,507円 )	2日目
12,279円 ( 13,507円 )	2日目
13,447円 ( 14,792円 )	2日目
13,811円 ( 15,192円 )	2日目
16,668円 ( 18,335円 )	4日目
13,811円 ( 15,192円 )	2日目
12,279円 ( 13,507円 )	2日目
12,279円 ( 13,507円 )	2日目
13,577円 ( 14,935円 )	4日目
11,686円 ( 12,855円 )	2日目
11,705円 ( 12,876円 )	2日目
12,279円 ( 13,507円 )	2日目
12,279円 ( 13,507円 )	2日目
13,447円 ( 14,792円 )	2日目
13,811円 ( 15,192円 )	2日目
16,668円 ( 18,335円 )	4日目
13,811円 ( 15,192円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・4.0mm幅のチップも取り付きますが、ホルダ剛性の不足により推奨しておりません＜KGDR/L1212JX-3＞
・優れた切りくず処理性能と高剛性ホルダにより高能率加工を実現します
【用途】
・突切りホルダ・自動盤用

ご注意

ホルダ本体には、チップは付属しておりません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
