京セラ

溝入れ／突切り用ホルダ KGD（一体型・自動盤用）

カタログ

通常単価(税別): 11,686円～15,670円

税込単価: 12,855円～17,237円

通常出荷日：2日目

ホルダを正バイトで使用する場合、ホルダ下顎がツールプリセッタに干渉の恐れがあります。

44.0

ホルダ本体には、チップは付属しておりません。

よく一緒に見られています

京セラ

多機能・溝入れホルダ KGM（自動盤用）

通常価格(税別)： 11,686円 (税込価格：12,855円)

通常出荷日：2 日目～

よく一緒に見られています

京セラ

溝入れ・突切り用ホルダ KGD（一体型）

通常価格(税別)： 12,088円 (税込価格：13,297円)

通常出荷日：在庫品1日目

未確定：候補が26型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

刃幅1.3mmからのレパートリー
優れた切りくず処理と長寿命・安定加工の両立を実現

1.加工用途に合わせて選べるブレーカ

溝入れ（突切り）用ホルダ　KGD型（一体型・自動盤用）加工用途に合わせて選べるブレーカ

2.新3次元ブレーカにより優れた切りくず処理性能

溝入れ（突切り）用ホルダ　KGD型（一体型・自動盤用）新3次元ブレーカにより優れた切りくず処理性能

3.高いチップ拘束力

外形図

選定サポート情報

技術情報

ワンポイントアドバイス

ホルダの突出し量（L2寸法）を最小に設定。これにより

【メリット 1】自動盤の仕様による「ホルダ突出し長さ制限」を受けず、便利にお使いいただけます
【メリット 2】ホルダ突出し量の最小・最適化がびびりを抑制

最大加工径φ51まで対応するレパートリー

注意：
KGD R/L…-3D38型及び、-3D42型、-3D51型ホルダにて加工径φ36より大きい加工を行う時は、下記にご注意ください

1コーナ仕様チップをご使用ください
2コーナ仕様チップによる最大加工径はφ36です

型番リスト

表示件数

型番

適合刃幅

(mm)

最大溝深さ

(mm)

勝手

シャンク高さ

(mm)

シャンク幅

(mm)

全長

(mm)

最小発注数量

2.0～3.0	10	左	10	10	120	1個
2.4～3.0	10	左	10	10	120	1個
2.0～3.0	12	左	12	12	85	1個
2.4～3.0	12	左	12	12	85	1個
2.0～3.0	12	左	12	12	120	1個
2.4～3.0	12	左	12	12	120	1個
3	12	左	12	12	120	1個
2.0～3.0	16	左	16	16	120	1個
2.4～3.0	16	左	16	16	120	1個
3.0～4.0	16	左	16	16	120	1個
2.0～3.0	17	左	25	25	125	1個
2.4～3.0	17	左	25	25	125	1個
3.0～4.0	25.5	左	25	25	125	1個
2.0～3.0	10	右	10	10	120	1個
2.4～3.0	10	右	10	10	120	1個
2.0～3.0	12	右	12	12	85	1個
2.4～3.0	12	右	12	12	85	1個
2.0～3.0	12	右	12	12	120	1個
2.4～3.0	12	右	12	12	120	1個
3	12	右	12	12	120	1個
2.0～3.0	16	右	16	16	120	1個
2.4～3.0	16	右	16	16	120	1個
3.0～4.0	16	右	16	16	120	1個
2.0～3.0	17	右	25	25	125	1個
2.4～3.0	17	右	25	25	125	1個
3.0～4.0	25.5	右	25	25	125	1個

通常単価(税別) (税込単価)	通常出荷日

12,367円 ( 13,604円 )	2日目
12,279円 ( 13,507円 )	2日目
11,686円 ( 12,855円 )	2日目
11,686円 ( 12,855円 )	2日目
12,279円 ( 13,507円 )	2日目
12,983円 ( 14,281円 )	2日目
12,279円 ( 13,507円 )	2日目
13,447円 ( 14,792円 )	2日目
13,531円 ( 14,884円 )	2日目
13,447円 ( 14,792円 )	2日目
15,670円 ( 17,237円 )	2日目
15,670円 ( 17,237円 )	2日目
15,670円 ( 17,237円 )	2日目
12,297円 ( 13,527円 )	2日目
12,279円 ( 13,507円 )	2日目
11,686円 ( 12,855円 )	2日目
11,686円 ( 12,855円 )	2日目
12,279円 ( 13,507円 )	2日目
12,279円 ( 13,507円 )	2日目
12,279円 ( 13,507円 )	2日目
13,467円 ( 14,814円 )	2日目
13,447円 ( 14,792円 )	2日目
13,447円 ( 14,792円 )	2日目
15,670円 ( 17,237円 )	2日目
15,670円 ( 17,237円 )	2日目
15,670円 ( 17,237円 )	2日目

詳細情報

基本情報

基本情報

ホルダを正バイトで使用する場合、ホルダ下顎がツールプリセッタに干渉の恐れがあります。

ご注意

ホルダ本体には、チップは付属しておりません。

カタログ

商品TOP

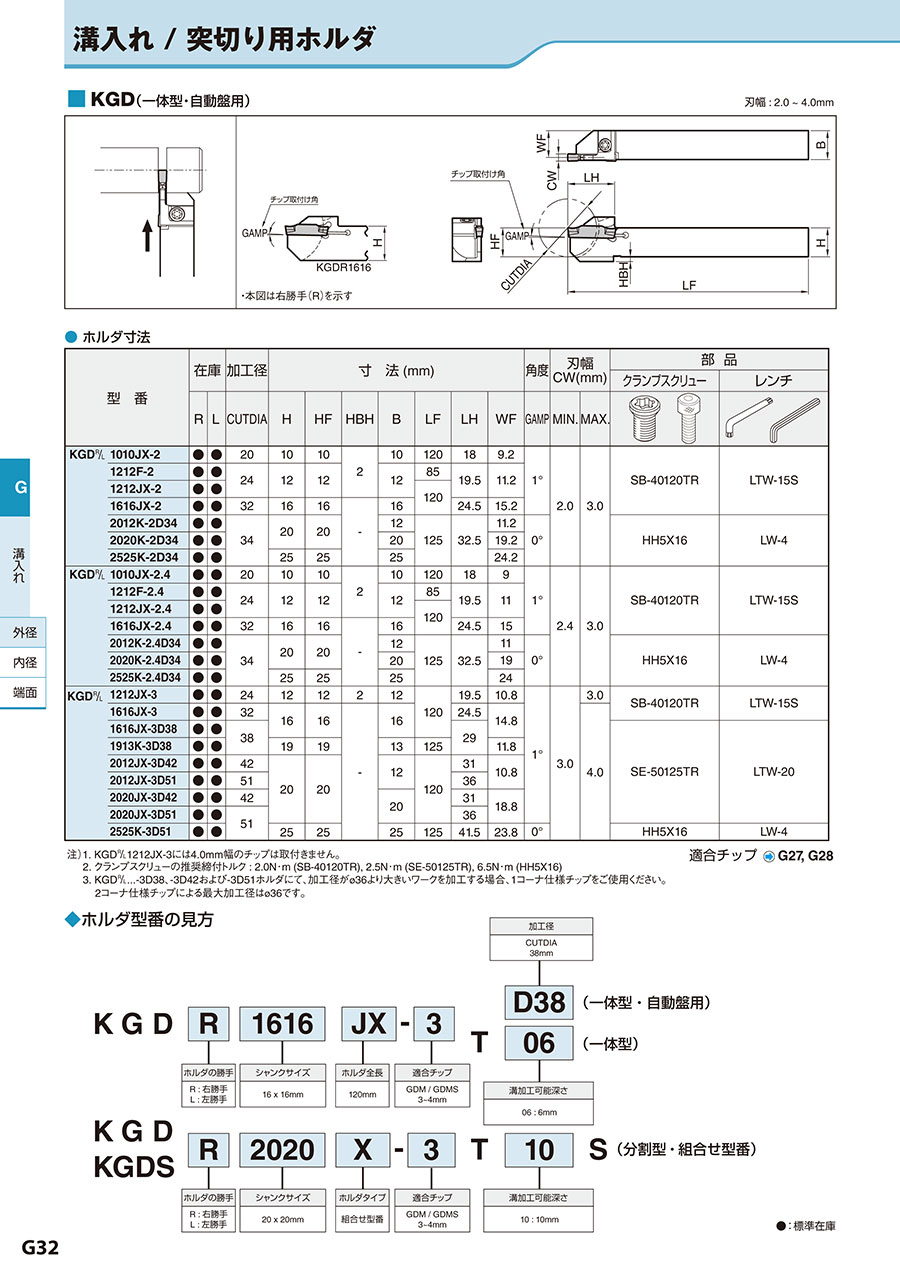

カタログ (見開き版)

商品担当おすすめ

タンガロイ
高圧クーラント対応QSG/CHGPブレード用ツールブロック CHTBR/L-CHP
タンガロイ
外径溝入れ突切りバイト QSER-CHP
タンガロイ
外径深溝入れ、突切り用ブレード QSP-CHP

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
