外径溝入れ用バイト（ブレード式） My-T Gシリーズ CGWS-G/CGWT-G

外径溝入れ用バイト（ブレード式） My-T Gシリーズ CGWS-G/CGWT-G
通常単価(税別)
9,055円～9,072円
税込単価
9,961円～9,979円
通常出荷日：1日目

外径溝入れ用のブレード。【特長】・CGWS-G（縦形）／CGWT-G（横形）用。

  • ホルダ本体には、チップは付属しておりません。

よく一緒に見られています

端面溝入れ加工用ブレード My-Tシリーズ

タンガロイ

端面溝入れ加工用ブレード My-Tシリーズ
通常価格(税別)： 9,055円 (税込価格：9,961円)

通常出荷日：在庫品1日目

よく一緒に見られています

My-Tシリーズ 縦型シャンク CGWSR／L

タンガロイ

My-Tシリーズ 縦型シャンク CGWSR／L
通常価格(税別)： 12,634円 (税込価格：13,897円)

通常出荷日：1 日目

未確定：候補が8型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

外径溝入れ用 ブレードの仕様

外径溝入れ用 ブレードの外観

外径溝入れ用 ブレードの外観

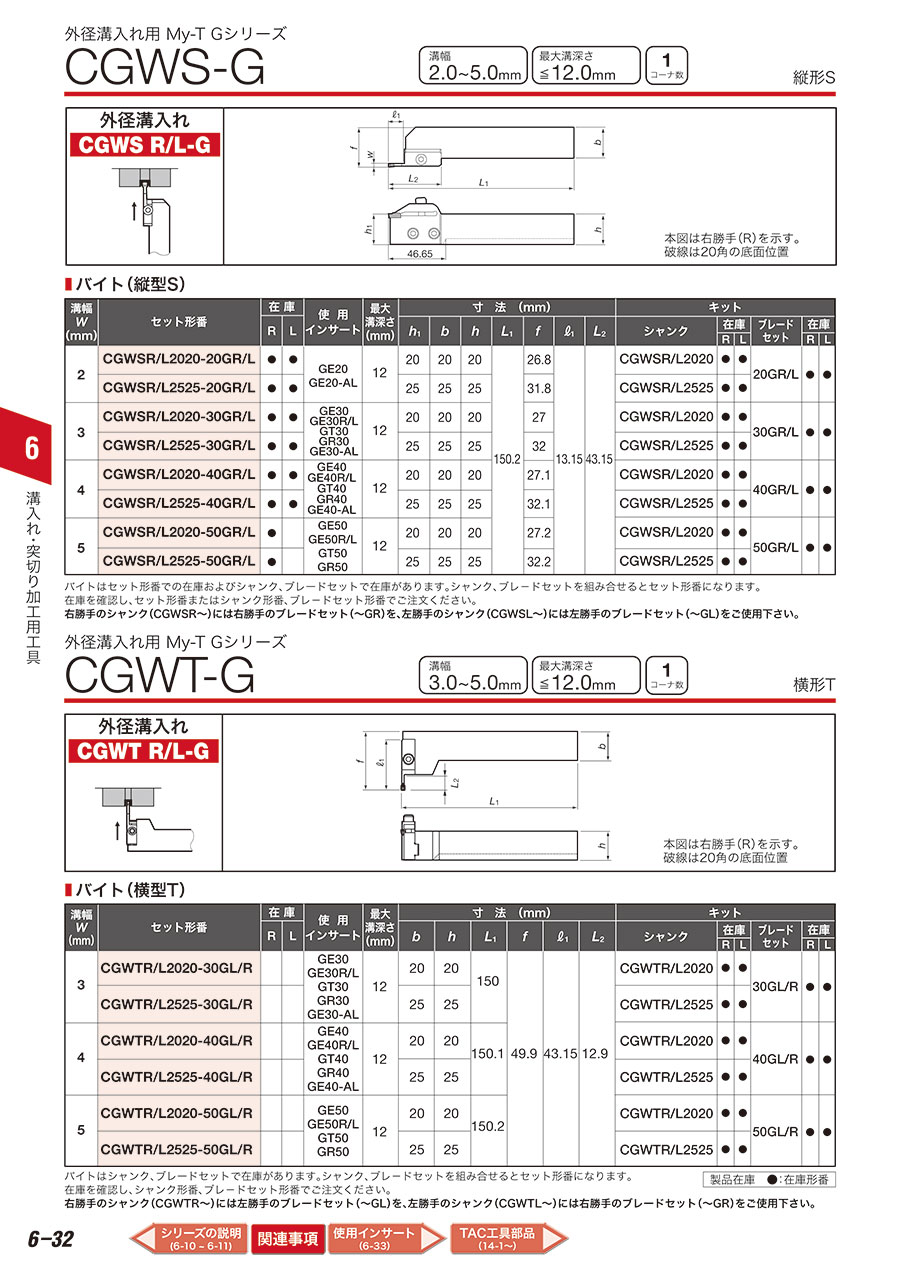

外径溝入れ用 ブレードの寸法図

外径溝入れ用 ブレードの寸法図

本図は右勝手（R）を示す。

形番R／LWar
20GRR2.0012.00
20GLL2.0012.00
30GRR3.0012.00
30GLL3.0012.00
40GRR4.0012.00
40GLL4.0012.00
50GRR5.0012.00
50GLL5.0012.00

単位：mm

  • ※ CGWSR／L シャンク：右勝手のシャンク（CGWSR）には右勝手のブレード（…R）を、左勝手のシャンク（CGWSL）には左勝手のブレード（…L）をご使用ください。
  • ※ CGWTR／L シャンク：右勝手のシャンク（CGWTR）には左勝手のブレード（…L）を、左勝手のシャンク（CGWTL）には右勝手のブレード（…R）をご使用ください。

型番リスト

表示件数
  • 1
    • 型番
    20GL
    20GR
    30GL
    30GR
    40GL
    40GR
    50GL
    50GR

    適合刃幅

    (mm)

    勝手

    トラスココード

    適合チップ

    		最小発注数量
    0.079
    左
    350-0187
    GE20、GE20-AL
    1個
    0.079
    右
    350-0195
    GE20、GE20-AL
    1個
    0.118
    左
    350-0209
    GE30、GE30L、GT30、GR30、GE30-AL
    1個
    0.118
    右
    350-0217
    GE30、GE30R、GT30、GR30、GE30-AL
    1個
    0.157
    左
    350-0446
    GE40、GE40L、GT40、GR40、GE40-AL
    1個
    0.157
    右
    350-0454
    GE40、GE40R、GT40、GR40、GE40-AL
    1個
    0.197
    左
    350-0667
    GE50、GE50L、GT50、GR50
    1個
    0.197
    右
    350-0675
    GE50、GE50R、GT50、GR50
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    9,072円
    ( 9,979円 )
    1日目
    9,055円
    ( 9,961円 )
    1日目
    9,055円
    ( 9,961円 )
    1日目
    9,055円
    ( 9,961円 )
    1日目
    9,055円
    ( 9,961円 )
    1日目
    9,055円
    ( 9,961円 )
    1日目
    9,055円
    ( 9,961円 )
    1日目
    9,055円
    ( 9,961円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    外径溝入れ用のブレード。
    【特長】
    ・CGWS-G（縦形）／CGWT-G（横形）用。

    ご注意

    • ホルダ本体には、チップは付属しておりません。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
