タンガロイ

外径溝入れ用ブレード CGDR／L

カタログ

通常単価(税別): 9,055円～9,072円

税込単価: 9,961円～9,979円

通常出荷日：1日目

外径溝入れ、突切り加工用切削工具。【特長】・ブレード、押え金、締め付けねじ、スプリング。・使用インサー...

ホルダ本体には、チップは付属しておりません。

よく一緒に見られています

タンガロイ

通常出荷日：1 日目

よく一緒に見られています

タンガロイ

通常出荷日：1 日目

未確定：候補が10型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

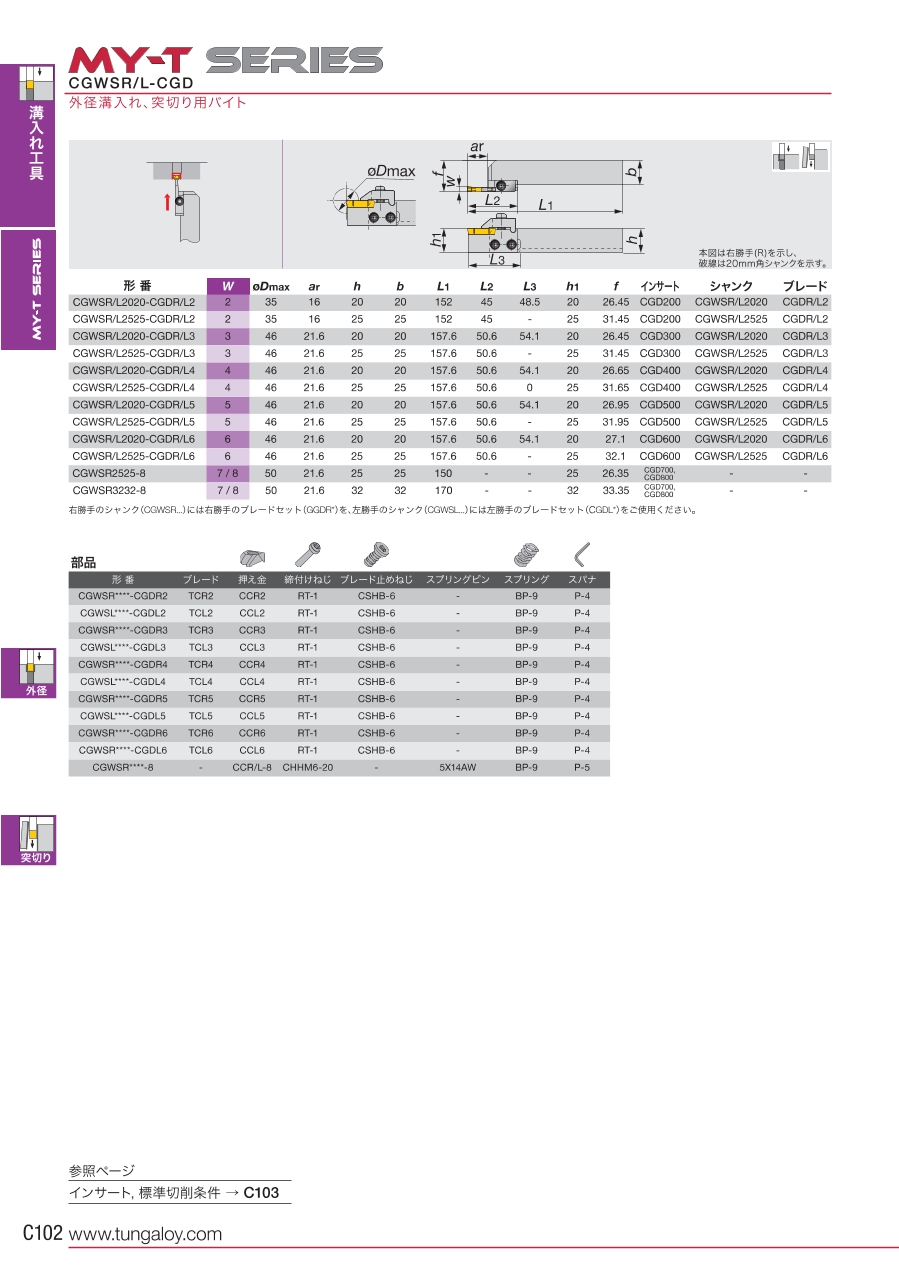

カタログ

商品情報

外径溝入れ用ブレード CGDR/Lの各部品名

CGWSR／L□□□□-CGDR／L□

形番	部品						使用インサート
形番	ブレード	押え金	締付けねじ	スプリングピン	スプリング	-	使用インサート
CGDR／L2	TCR／L2	CCR／L2	CSHB-6 （2本） RT-1 （1本）	-	BP-9	P-4	CGD200
CGDR／L3	TCR／L3	CCR／L3					CGD300
CGDR／L4	TCR／L4	CCR／L4					CGD400
CGDR／L5	TCR／L5	CCR／L5					CGD500
CGDR／L6	TCR／L6	CCR／L6					CGD600

型番リスト

表示件数

型番

適合刃幅

(mm)

最大溝深さ

(mm)

勝手

トラスココード

適合チップ

最小発注数量

2	16	左	710-7978	CGD200	1個
3	21.6	左	350-1825	CGD300	1個
4	21.6	左	710-7986	CGD400	1個
5	21.6	左	710-7676	CGD500	1個
6	21.6	左	350-1850	CGD600	1個
2	16	右	350-1868	CGD200	1個
3	21.6	右	350-1876	CGD300	1個
4	21.6	右	350-1884	CGD400	1個
5	21.6	右	350-1892	CGD500	1個
6	21.6	右	710-7994	CGD600	1個

通常単価(税別) (税込単価)	通常出荷日

9,055円 ( 9,961円 )	1日目
9,055円 ( 9,961円 )	1日目
9,055円 ( 9,961円 )	1日目
9,055円 ( 9,961円 )	1日目
9,055円 ( 9,961円 )	1日目
9,055円 ( 9,961円 )	1日目
9,072円 ( 9,979円 )	1日目
9,055円 ( 9,961円 )	1日目
9,055円 ( 9,961円 )	1日目
9,055円 ( 9,961円 )	1日目

詳細情報

基本情報

基本情報

外径溝入れ、突切り加工用切削工具。
【特長】
・ブレード、押え金、締め付けねじ、スプリング。
・使用インサート：CGD□□□。

ご注意

ホルダ本体には、チップは付属しておりません。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

タンガロイ
高圧クーラント対応QSG/CHGPブレード用ツールブロック CHTBR/L-CHP
タンガロイ
外径溝入れ突切りバイト QSER-CHP
タンガロイ
外径深溝入れ、突切り用ブレード QSP-CHP

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

外径溝入れ用ブレード CGDR／Lのレビュー

この商品のレビューはありません
