タンガロイ

TUNGMEISTER 穴あけ用ヘッド VDP

カタログ

通常単価(税別): 6,690円～15,048円

税込単価: 7,359円～16,553円

通常出荷日：1日目

工具交換時間を劇的に削減できるセンター穴加工用ヘッド。【特長】・エンドミル加工の新機軸。・加工ヘッド面...

よく一緒に見られています

タンガロイ

通常出荷日：1 日目

よく一緒に見られています

タンガロイ

通常出荷日：1 日目

未確定：候補が4型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品特長・仕様

製品の基本仕様・特長

最適工具の選択で加工能率を向上。さらに段取り時間も削減し生産性を劇的に改善。

工具交換時間を大幅短縮

機械のダウンタイムを劇的に短縮
刃先交換のみで手間要らず

抜群の刃先位置再現性

テーパ＋端面当たりの2面拘束で精度を確保。
ヘッド交換のみの作業で一度のホルダセット精度を確保可能。

環境対応型工具

工具の廃棄物重量を削減できます。
例：φ12mm スクエアエンドミル
TUNG MEISTER 全長 20mm：約20g
ソリッドエンドミル全長 80mm：約140g

再研品関連コスト''0''

ヘッド交換だけで「常に新品」
面倒な再研品の管理がなくなります。
再研削しろを気にせず、トコトン使えます。

最新コーティング材種により長寿命を実現
【AH715】

3種類の機能を持つNano積層膜を融合した「トリプルNanoテクノロジー」コーティングを採用
「耐摩耗性」「耐欠損性」「耐酸化性」「耐溶着性」「耐皮膜剥離性」を高次元で共存

鋼加工での寿命比較
AH715は従来材種に比べ長寿命

シャンク	VSSD16L100S10-S
ヘッド	VED160L12.0R05-04S10
被削材	C55（1055）
切削速度	Vc = 150m/min
刃当り送り	fz = 0.12mm/t
切込み	ap = 5mm
切削幅	ae = 1.5mm
機械	立型 M/C, BT40

シャンク	VSSD16L100S10-S
ヘッド	VED160L12.0R05-04S10
被削材	SKD11（D2）（HRC58）
切削速度	Vc = 60m/min
刃当り送り	fz = 0.05mm/t
切込み	ap = 5mm
切削幅	ae = 0.5mm
機械	立型 M/C, BT40

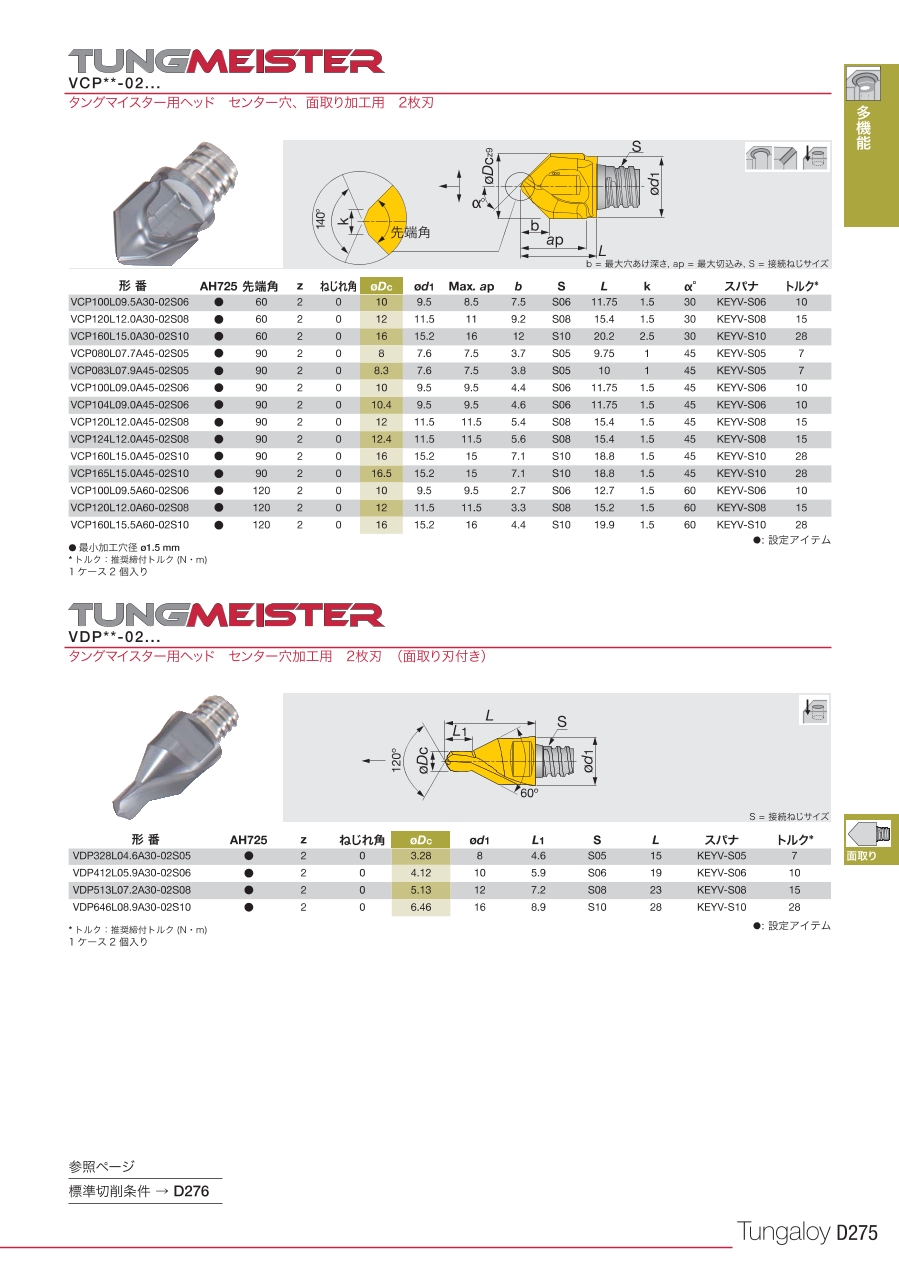

外形図

【VDP**-02...】
タングマイスター用ヘッドセンター穴加工用 2枚刃（面取り刃付き）

CRKS = 接続ねじサイズ

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

センタードリル

型番リスト

表示件数

型番

VDP328L04.6A30-02S05-AH725

VDP412L05.9A30-02S06-AH725

VDP513L07.2A30-02S08-AH725

VDP646L08.9A30-02S10-AH725

寸法L

(mm)

寸法ΦDｃ

(mm)

φd1

(mm)

寸法S

(mm)

スパナ

最小発注数量

15	4.6	3.28	8	S05	KEYV-S05	2個
19	5.9	4.12	10	S06	KEYV-S06	2個
23	7.2	5.13	12	S08	KEYV-S08	2個
28	8.9	6.46	16	S10	KEYV-S10	2個

通常単価(税別) (税込単価)	通常出荷日

6,690円 ( 7,359円 )	1日目
7,607円 ( 8,368円 )	1日目
10,811円 ( 11,892円 )	1日目
15,048円 ( 16,553円 )	1日目

詳細情報

基本情報

基本情報

工具交換時間を劇的に削減できるセンター穴加工用ヘッド。
【特長】
・エンドミル加工の新機軸。
・加工ヘッド面取り付きドリルタイプ。
【用途】
・タングマイスター用。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
