タンガロイ

TungMeister用ヘッド ラジアス 2枚刃 VRB/VRC-02

TungMeister用ヘッド ラジアス 2枚刃 VRB/VRC-02
通常単価(税別)
4,932円～11,611円
税込単価
5,425円～12,772円
通常出荷日：1日目

工具交換時間を劇的に削減できるタングマイスター用ヘッド。【特長】・エンドミル加工の新機軸。・ラジアスタ...

詳細を確認
未確定：候補が15型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

製品特長・仕様

製品の基本仕様・特長

TUNGMEISTER ラジアス形ヘッドVRB:関連画像
  • 転削加工：肩削り（R付き）・彫込み・斜め送り・穴繰広げ
  • 等高線加工に最適。


工具交換時間を大幅短縮

機械のダウンタイムを劇的に短縮。 刃先交換のみで手間要らず。

機械のダウンタイムを劇的に短縮。 刃先交換のみで手間要らず。



抜群の刃先位置再現性

  • テーパ＋端面当たりの2面拘束で精度を確保。
・テーパ+端面当たりの2面拘束で精度を確保。 ・ヘッド交換のみの作業で一度のホルダセット精度を確保可能。
  • ヘッド交換のみの作業で一度のホルダセット精度を確保可能。
ヘッド交換精度

ヘッド交換精度

環境対応型工具

  • 工具の廃棄物重量を削減可能。
    例：直径12mm スクエアエンドミル

TUNGMEISTER：全長 20mm、約20g
ソリッドエンドミル：全長80mm、約140g

再研品関連コスト“0”

  • ヘッド交換だけで「常に新品」。
  • 面倒な再研品の管理がなくなる。
  • 再研削しろを気にせず、トコトン使える。

切削性能

  • 被削材：SUS304（200HB）
  • ヘッド：VEE100L07.0R05-04S06（直径10mm、4枚刃スクエアタイプ）
  • 材種：AH725
  • シャンク：VSSD10L075S06-S（ストレートシャンク＋ストレートネック、鋼）
  • 使用機械：横型マシニングセンタ BT40
  • ホルダ：コレットチャック型 BT40
  • ホルダ切削油：乾式


ステンレス鋼の連続加工の比較

ステンレス鋼の連続加工の比較表
  • 刃当り送り：fz=0.07mm/t
  • 切削速度：Vc=100 m/min
  • 切込み：ap=5mm
  • 切削幅：ae=1.5mm

  • 他社Aは1.5mを約1.7分加工後、切れ刃に欠損が生じた。
  • TungMeisterは5分加工後も、切れ刃損傷は軽微でさらに加工可能な状態。

ステンレス鋼での加工面の比較

TungMeister は、負荷の高いステンレス鋼加工でもバリが少ない。
  • 刃当り送り：fz=0.05mm/t
  • 切削速度：Vc=130 m/min
  • 切込み：ap=5mm
  • 切削幅：ae=2mm

  • TungMeister は、負荷の高いステンレス鋼加工でもバリが少ない。

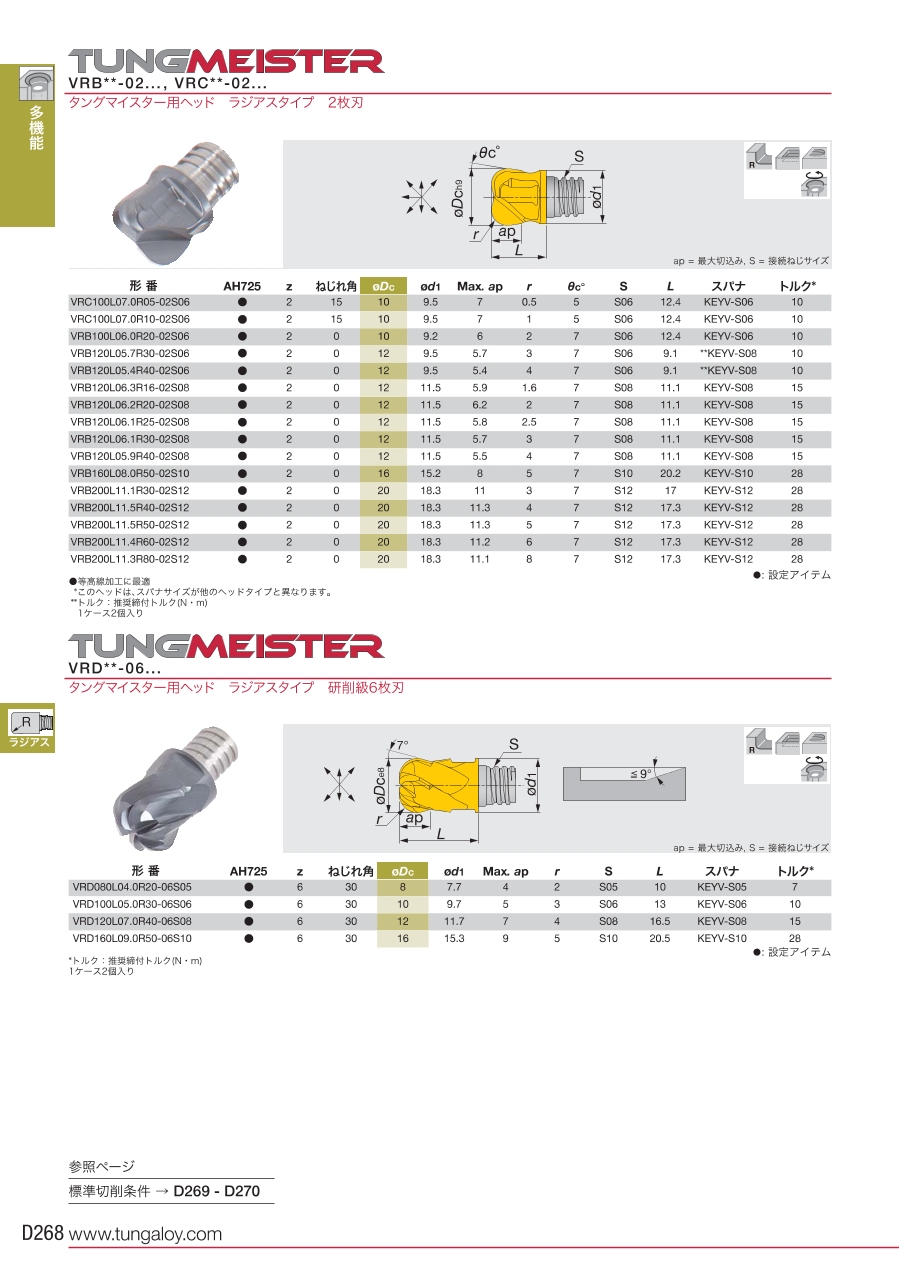

外形図

TUNGMEISTER ラジアス形ヘッドVRB:関連画像
  • ap=最大切込み
  • S=接続ねじサイズ

推奨切削条件

推奨切削条件表

■肩削り（VEH、VEE形：3枚刃、VED/VEE形：4枚刃、VEE-A形、VEE-I形、VEE-R形、VEE-C形、VRB形、VRC形、VRD形）

TungMeister用ヘッド スクエア 6枚刃 難削材加工用 VED/VEE-06 切削条件表1


■溝削り（VEH、VEE形：3枚刃、VED/VEE形：4枚刃、VEE-A形、VEE-I形、VEE-R形、VEE-C形、VRB形、VRC形、VRD形）

TungMeister用ヘッド スクエア 6枚刃 難削材加工用 VED/VEE-06 推奨切削条件表2

選定サポート情報

TungMeister用ヘッド スクエア 3枚刃 キー溝加工用 VEE-03-Keyway 選定サポート情報1

型番リスト

表示件数
  • 1
    • 型番
    VRB100L06.0R20-02S06-AH725
    VRB120L05.4R40-02S06-AH725
    VRB120L05.7R30-02S06-AH725
    VRB120L05.9R40-02S08-AH725
    VRB120L06.1R25-02S08-AH725
    VRB120L06.1R30-02S08-AH725
    VRB120L06.2R20-02S08-AH725
    VRB120L06.3R16-02S08-AH725
    VRB160L08.0R50-02S10-AH725
    VRB200L11.1R30-02S12-AH725
    VRB200L11.3R80-02S12-AH725
    VRB200L11.4R60-02S12-AH725
    VRB200L11.5R40-02S12-AH725
    VRB200L11.5R50-02S12-AH725
    VRC100L07.0R10-02S06-AH725

    外径（D)

    (φ)

    全長 (L)

    (mm)

    有効切れ刃長（Ad)

    (mm)

    		最小発注数量
    10
    12.4
    6
    2個
    12
    9.1
    5.4
    2個
    12
    9.1
    5.7
    2個
    12
    11.1
    5.5
    2個
    12
    11.1
    5.8
    2個
    12
    11.1
    5.7
    2個
    12
    11.1
    6.2
    2個
    12
    11.1
    5.9
    2個
    16
    20.2
    8
    2個
    20
    17
    11
    2個
    20
    17.3
    11.1
    2個
    20
    17.3
    11.2
    2個
    20
    17.3
    11.3
    2個
    20
    17.3
    11.3
    2個
    10
    12.4
    7
    2個
    通常単価(税別) (税込単価)
    通常出荷日
    4,932円
    ( 5,425円 )
    1日目
    6,290円
    ( 6,919円 )
    1日目
    6,290円
    ( 6,919円 )
    1日目
    6,290円
    ( 6,919円 )
    1日目
    6,290円
    ( 6,919円 )
    1日目
    6,290円
    ( 6,919円 )
    1日目
    6,290円
    ( 6,919円 )
    1日目
    6,290円
    ( 6,919円 )
    1日目
    9,788円
    ( 10,767円 )
    1日目
    11,611円
    ( 12,772円 )
    1日目
    11,611円
    ( 12,772円 )
    1日目
    11,611円
    ( 12,772円 )
    1日目
    11,611円
    ( 12,772円 )
    1日目
    11,611円
    ( 12,772円 )
    1日目
    4,980円
    ( 5,478円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    工具交換時間を劇的に削減できるタングマイスター用ヘッド。
    【特長】
    ・エンドミル加工の新機軸。
    ・ラジアスタイプ。
    ・加工ヘッドボールエンドミルタイプ。
    【用途】
    ・タングマイスター用。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
