タンガロイ

S形 ポジ/スクリューオン式 SWUBR

S形 ポジ/スクリューオン式 SWUBR
通常単価(税別)
11,470円～24,610円
税込単価
12,617円～27,071円
通常出荷日：1日目

トップボーラーのバイト。【特長】・クランプ形状：スクリューオン。・使用インサートポジ5°。・80°六角...

詳細を確認
  • ホルダ本体には、チップは付属しておりません。
  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。
未確定：候補が4型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

トップボーラーバイト SWUBR／Lの仕様

SWUBR／Lの外観

SWUBR／Lの外観

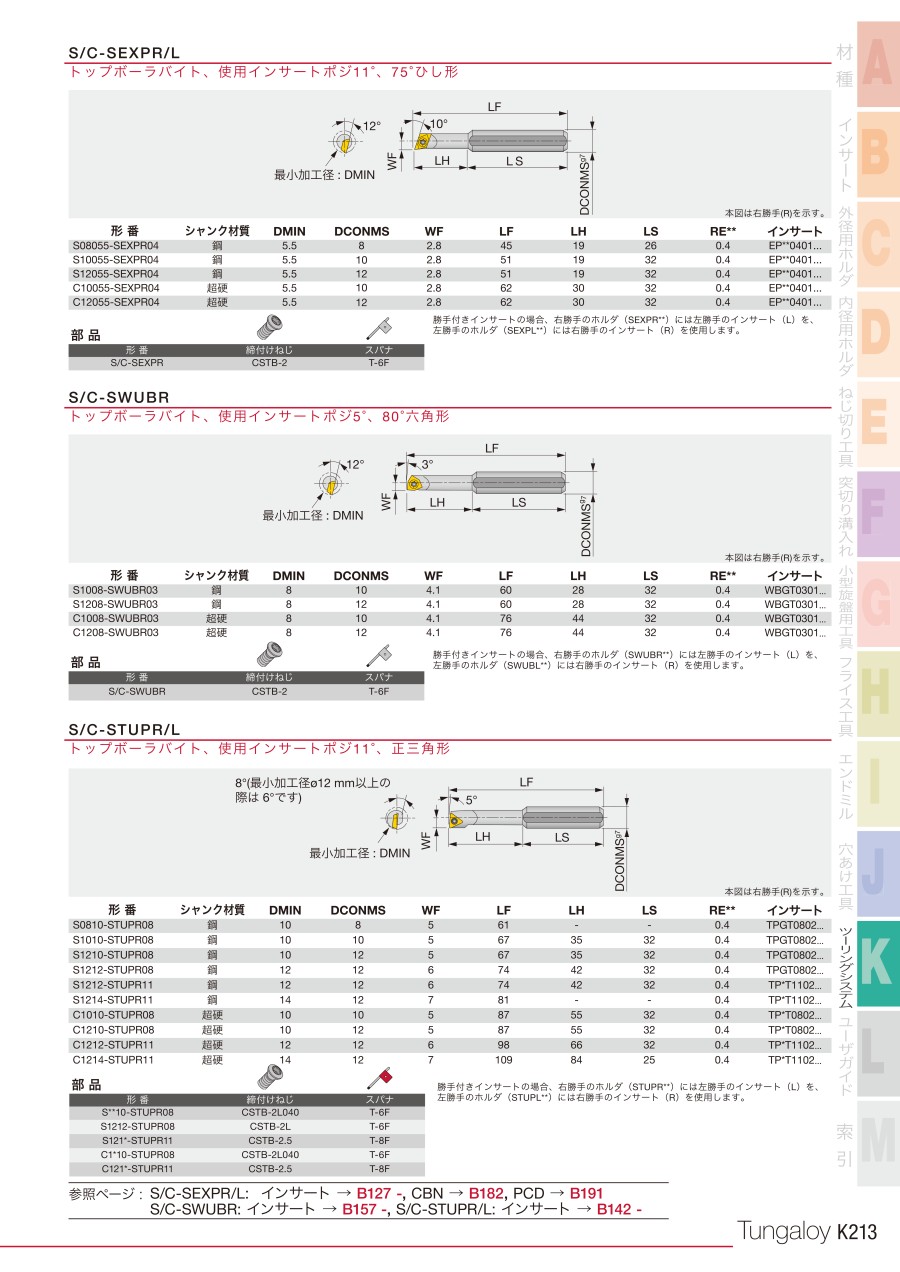

SWUBR／Lの寸法図

SWUBR／Lの寸法図

本図は右勝手（R）を示す。

形番R／LmaterialDmDsfL1L2l2 re
S1008-SWUBR03RSteel8.010.04.1060.028.0 32.000.40
S1208-SWUBR03RSteel8.012.04.1060.028.0 32.000.40
C1008-SWUBR03RCarbide8.010.04.1076.044.0 32.000.40
C1208-SWUBR03 RCarbide8.012.04.1076.044.0 32.000.40

単位：mm
勝手付きインサートの場合、右勝手のホルダ（SWUBR**）には左勝手のインサート（L）を、左勝手のホルダ（SWUBL**）には右勝手のインサート（R）を使用。

型番リスト

表示件数
  • 1
    • 型番
    C1008-SWUBR03
    C1208-SWUBR03
    S1008-SWUBR03
    S1208-SWUBR03

    シャンク径

    (mm)

    全長

    (mm)

    シャンク材質

    トラスココード

    CADデータ有無

    (2D/3D)

    		最小発注数量
    10
    76
    超硬
    710-9440
    2D
    1個
    12
    76
    超硬
    710-9474
    2D
    1個
    10
    60
    鋼
    710-8826
    -
    1個
    12
    60
    鋼
    710-8851
    2D
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    24,610円
    ( 27,071円 )
    1日目
    24,610円
    ( 27,071円 )
    1日目
    11,470円
    ( 12,617円 )
    1日目
    11,470円
    ( 12,617円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    トップボーラーのバイト。
    【特長】
    ・クランプ形状：スクリューオン。
    ・使用インサートポジ5°。
    ・80°六角形。
    【用途】
    ・内径。

    ご注意

    • ホルダ本体には、チップは付属しておりません。
    • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
