タンガロイ

外径加工用バイト MiniForce-Turn JPWL2XR/L形

外径加工用バイト MiniForce-Turn JPWL2XR/L形
通常単価(税別)
9,858円～10,368円
税込単価
10,844円～11,405円
通常出荷日：1日目

背面クランプ式 外径加工用工具。【特長】・アプローチ角：95° 両面ポジタイプインサート使用。・画期的...

詳細を確認
  • ホルダ本体には、チップは付属しておりません。
  • 「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
  • 「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
詳細を確認

よく一緒に見られています

J形 ポジ/スクリューオン式 JSWL2XR/L

タンガロイ

J形 ポジ/スクリューオン式 JSWL2XR/L
通常価格(税別)： 8,459円 (税込価格：9,305円)

通常出荷日：在庫品1日目

よく一緒に見られています

外径加工用バイト スクリューオン式バイト JSWLXR/L

タンガロイ

外径加工用バイト スクリューオン式バイト JSWLXR/L
通常価格(税別)： 11,572円 (税込価格：12,729円)

通常出荷日：1 日目

未確定：候補が8型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

製品特長・仕様

製品の基本仕様・特長

ホルダ

ダブテール形状（くさび）で強固にクランプ
外径加工用バイト MiniForce-Turn JPWL2XR/L形 製品の基本仕様・特長01
外径切削
外径加工用バイト MiniForce-Turn JPWL2XR/L形 製品の基本仕様・特長02
内径切削
外径加工用バイト MiniForce-Turn JPWL2XR/L形 製品の基本仕様・特長03

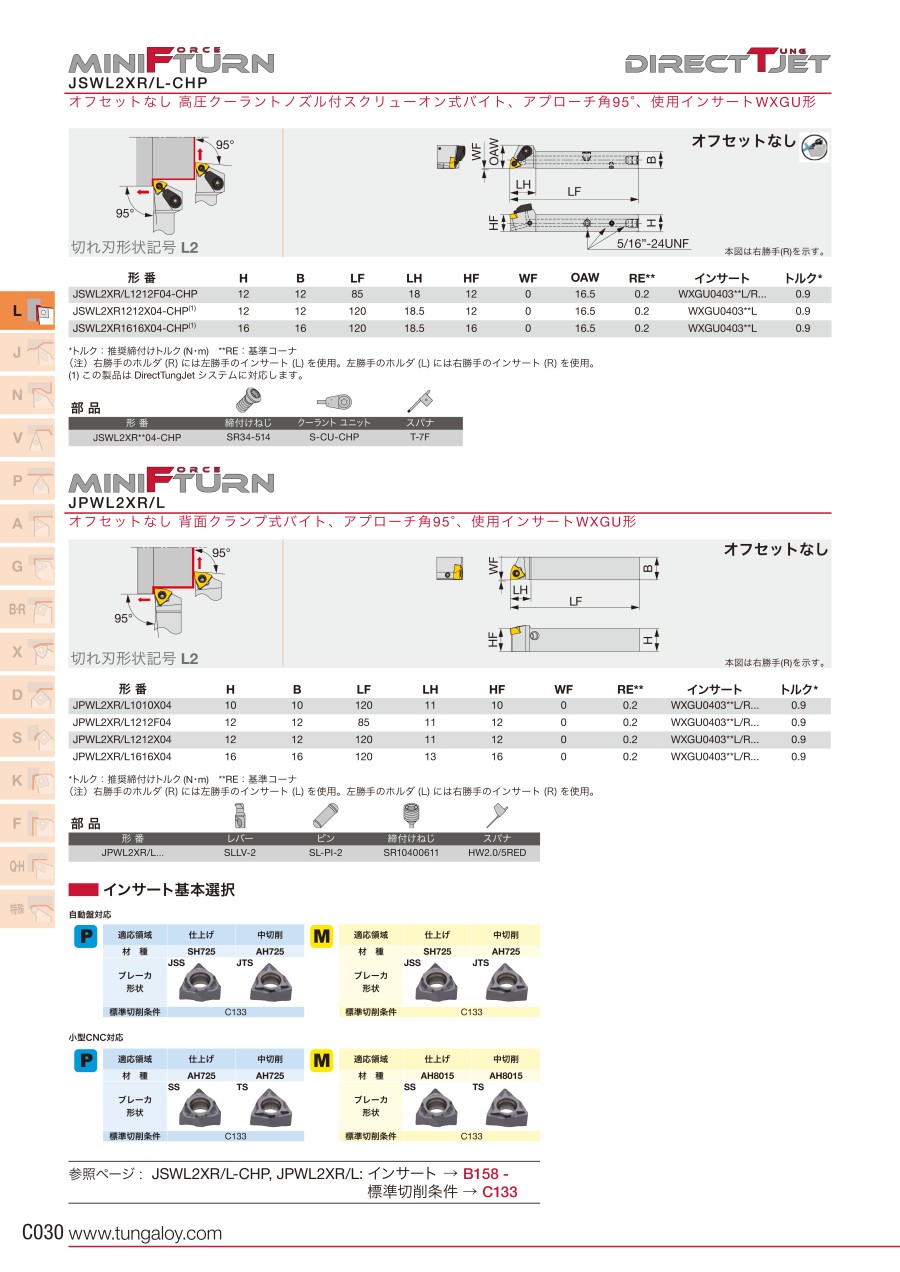

外形図

外径加工用バイト MiniForce-Turn JPWL2XR/L形 外形図
切れ刃形状記号L2
オフセットなし、背面クランプ式バイト、アプローチ角95°、使用インサートWXGU形
本図は右勝手（R）を示す。

選定サポート情報

20角、25角のオフセット付ホルダを追加

一般外径旋削加工用ホルダは、下記 3 種類の選択が可能

外径加工用バイト MiniForce-Turn JPWL2XR/L形 選定サポート情報

型番リスト

表示件数
  • 1
    • 型番
    JPWL2XL1010X04
    JPWL2XL1212F04
    JPWL2XL1212X04
    JPWL2XL1616X04
    JPWL2XR1010X04
    JPWL2XR1212F04
    JPWL2XR1212X04
    JPWL2XR1616X04

    勝手

    シャンク高さ

    (mm)

    シャンク幅

    (mm)

    全長

    (mm)

    トラスココード

    適合チップ

    シャンク断面H/B

    		最小発注数量
    左
    10
    10
    120
    711-0081
    WXGU0403□□R□□
    10
    1個
    左
    12
    12
    85
    710-8613
    WXGU0403□□R□□
    12
    1個
    左
    12
    12
    120
    711-0090
    WXGU0403□□R□□
    12
    1個
    左
    16
    16
    120
    711-0103
    WXGU0403□□R□□
    16
    1個
    右
    10
    10
    120
    711-0111
    WXGU0403□□L□□
    10
    1個
    右
    12
    12
    85
    710-8621
    WXGU0403□□L□□
    12
    1個
    右
    12
    12
    120
    711-0120
    WXGU0403□□L□□
    12
    1個
    右
    16
    16
    120
    711-0138
    WXGU0403□□L□□
    16
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    9,858円
    ( 10,844円 )
    1日目
    10,298円
    ( 11,328円 )
    1日目
    10,298円
    ( 11,328円 )
    1日目
    10,368円
    ( 11,405円 )
    1日目
    9,858円
    ( 10,844円 )
    1日目
    10,298円
    ( 11,328円 )
    1日目
    10,298円
    ( 11,328円 )
    1日目
    10,368円
    ( 11,405円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    背面クランプ式 外径加工用工具。
    【特長】
    ・アプローチ角：95° 両面ポジタイプインサート使用。
    ・画期的な両面ポジタイプインサートを使用、高いインサート剛性を誇るMiniForce-Turnシリーズ。
    ・操作性に優れた背面クランプ式外径加工用バイト。自動盤等で威力を発揮する。
    【用途】
    ・外径加工用。

    ご注意

    • ホルダ本体には、チップは付属しておりません。
    • 「3D-Light」干渉チェック等お客様の通常の使用では、このデータが適用されます。
    • 「3D-Detail」お客様でツーリング図等を三次元データとして作成する場合に適用されます。
    • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際は、データのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
