ドゥーグリップ 突切加工用一体型ホルダー（スクリュークランプ）
- 通常単価(税別)
- 12,021円～14,035円
- 税込単価
- 13,223円～15,439円
斜めスクリュークランプ方式で、高い剛性と保持を実現しました。
- ホルダ本体には、チップは付属しておりません。
- CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品特長・仕様
製品の基本仕様・特長
用途
- 突切
- 深溝入
| 型番 | 寸法（mm） | スクリュー | トルクスキー | Wチップ幅 | 適合チップ | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H=H1 | B | φDmax | A | L | F | E | H2 | H4 | |||||
| DGTR/L 10B-1.4D20SH | 10 | 10 | 20.0 | 1.0 | 120 | 9.5 | 18.0 | 13.7 | - | SR16-236P | T-15/5 | 1.4 | DGN/R/L14… |
| DGTR/L 12B-1.4D24SH | 12 | 12 | 24.0 | 1.0 | 120 | 11.5 | 19.0 | 15.7 | - | ||||
| DGTR/L 10B-1.5D20SH | 10 | 10 | 20.0 | 1.0 | 120 | 9.5 | 19.0 | 15.7 | 2 | 1.0/1.5 | DGN/R/L10…（1） DGN/R/L15… | ||
| DGTR/L 12B-1.5D24SH | 12 | 12 | 24.0 | 1.0 | 120 | 11.4 | 19.0 | 15.7 | - | ||||
| DGTR/L 16B-1.5D25SH | 16 | 16 | 25.4 | 1.0 | 120 | 15.4 | 19.5 | 19.7 | - | ||||
| DGTR 2009B-1.5T9SH | 20 | 9 | 18.0* | 1.2 | 100 | 8.4 | 19.0 | 23.7 | - | ||||
| DGTR/L 10B-2D20SH | 10 | 10 | 20.0 | 1.6 | 120 | 9.2 | 19.0 | 15.7 | 2 | 1.0/2.0/2.2/2.5 | DGN/R/L10…（1） DGN/R/L2… | ||
| DGTR/L 12B-2D24SH | 12 | 12 | 24.0 | 1.6 | 120 | 11.2 | 19.0 | 15.7 | - | ||||
| DGTR/L 16B-2D25SH | 16 | 16 | 25.4 | 1.6 | 120 | 15.2 | 19.5 | 19.7 | - | ||||
| DGTR/L 12B-3D24SH | 12 | 12 | 24.0 | 2.4 | 120 | 10.8 | 19.0 | 15.7 | - | 1.0/3.0/3.1 | DGN/R/L10…（1） DGN/R/L3… DGNM3… | ||
| DGTR/L 16B-3D25SH | 16 | 16 | 25.4 | 2.4 | 120 | 14.8 | 19.5 | 19.7 | - | ||||
●自動盤用にE寸法を18～20mmと最小にしました。
●加工径は20～25mm、大径ワークにも対応。
●斜めスクリュークランプ方式で、高い剛性と保持を実現しました。
※φ95のワークにも加工深さ9.0mmの加工が可能です。
（1）DGN/R/L10…を装着した場合、加工深さは3.0mmです。
※ワークの加工径と溝深さによっては、追加工が必要となる場合があります。

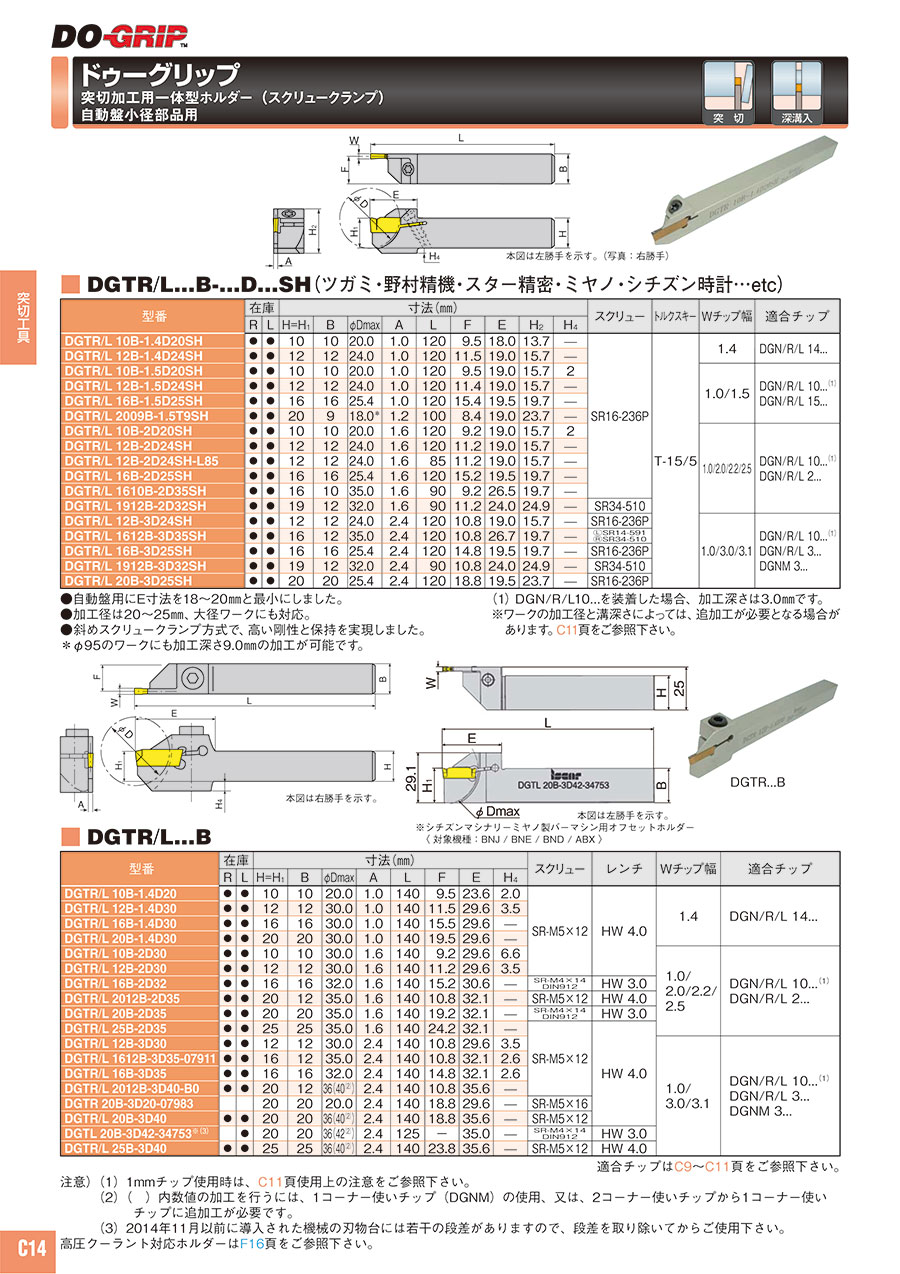

外形図
本図は左勝手です。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
12,021円 ( 13,223円 ) | 2日目 |
12,021円 ( 13,223円 ) | 2日目 |
12,116円 ( 13,328円 ) | 2日目 |
12,021円 ( 13,223円 ) | 3日目 |
12,021円 ( 13,223円 ) | 2日目 |
12,116円 ( 13,328円 ) | 2日目 |
12,021円 ( 13,223円 ) | 2日目 |
12,544円 ( 13,798円 ) | 2日目 |
12,557円 ( 13,813円 ) | 2日目 |
12,544円 ( 13,798円 ) | 2日目 |
12,021円 ( 13,223円 ) | 2日目 |
12,116円 ( 13,328円 ) | 2日目 |
12,116円 ( 13,328円 ) | 2日目 |
12,116円 ( 13,328円 ) | 在庫品1日目当日出荷可能 |
12,116円 ( 13,328円 ) | 2日目 |
12,544円 ( 13,798円 ) | 2日目 |
12,557円 ( 13,813円 ) | 2日目 |
12,544円 ( 13,798円 ) | 2日目 |
14,035円 ( 15,439円 ) | 2日目 |
詳細情報
基本情報
斜めスクリュークランプ方式で、高い剛性と保持を実現しました。
ご注意
- ホルダ本体には、チップは付属しておりません。
- CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
