三菱マテリアル

丸ホルダ （スティックバー・ステッキィ用）

丸ホルダ （スティックバー・ステッキィ用）
通常単価(税別)
7,800円～11,438円
税込単価
8,580円～12,582円
通常出荷日：2日目

【仕様】・加工用途：内径/通し穴・適合チップ形状：ISO規格外・クランプ方式：ISO規格外

  • ホルダ本体には、チップは付属しておりません。
  • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。
未確定：候補が49型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

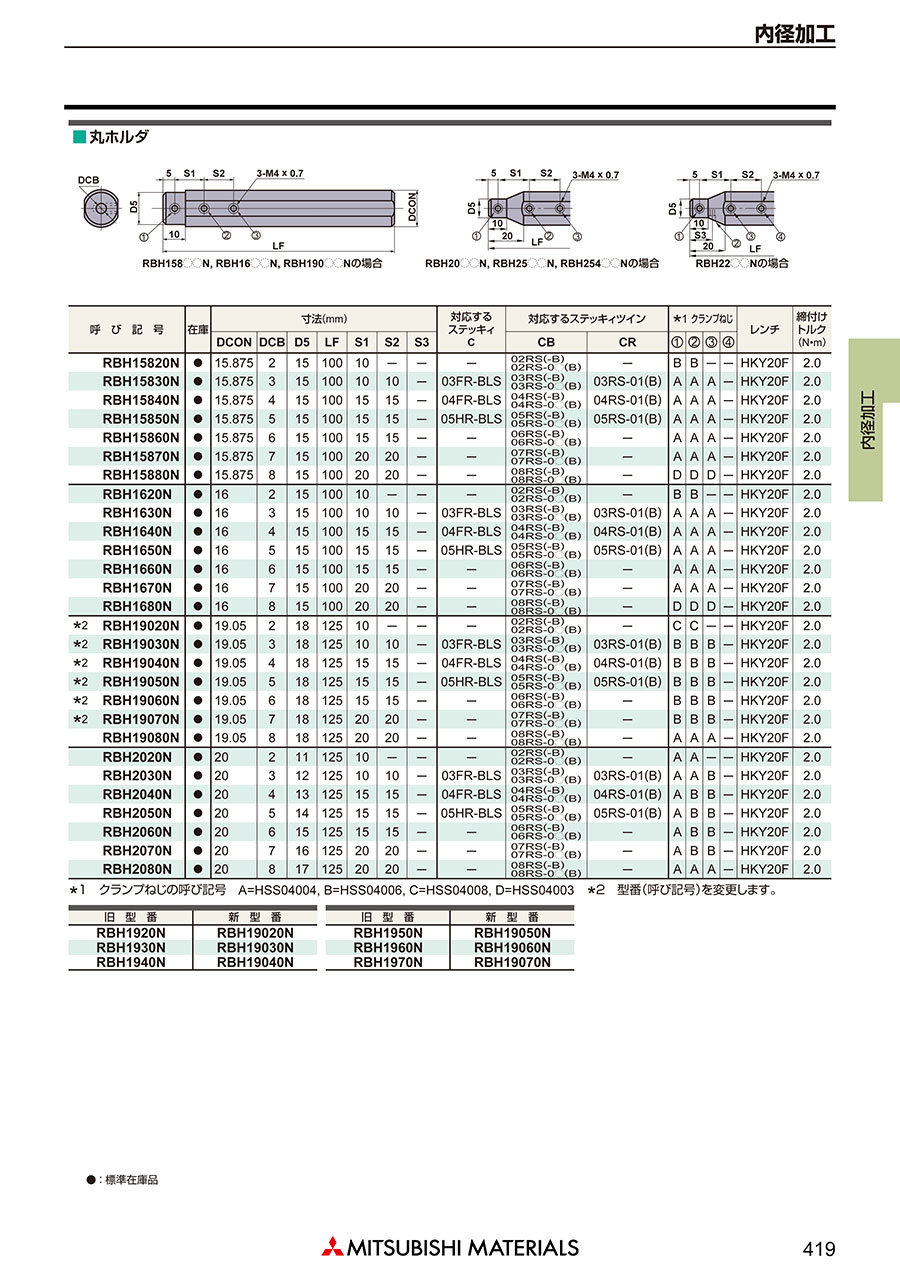

外形図

型番リスト

表示件数
  • 1
    • 型番
    注文停止中
    RBH15820N
    注文停止中
    RBH15830N
    注文停止中
    RBH15840N
    注文停止中
    RBH15850N
    注文停止中
    RBH15860N
    注文停止中
    RBH15870N
    注文停止中
    RBH15880N
    注文停止中
    RBH1620N
    注文停止中
    RBH1630N
    注文停止中
    RBH1640N
    注文停止中
    RBH1650N
    注文停止中
    RBH1660N
    注文停止中
    RBH1670N
    注文停止中
    RBH1680N
    注文停止中
    RBH19020N
    注文停止中
    RBH19030N
    注文停止中
    RBH19040N
    注文停止中
    RBH19050N
    注文停止中
    RBH19060N
    注文停止中
    RBH19070N
    注文停止中
    RBH19080N
    注文停止中
    RBH2020N
    注文停止中
    RBH2030N
    注文停止中
    RBH2040N
    注文停止中
    RBH2050N
    注文停止中
    RBH2060N
    注文停止中
    RBH2070N
    注文停止中
    RBH2080N
    注文停止中
    RBH2220N
    注文停止中
    RBH2230N
    注文停止中
    RBH2240N
    注文停止中
    RBH2250N
    注文停止中
    RBH2260N
    注文停止中
    RBH2270N
    注文停止中
    RBH2280N
    注文停止中
    RBH2520N
    注文停止中
    RBH2530N
    注文停止中
    RBH2540N
    注文停止中
    RBH25420N
    注文停止中
    RBH25430N
    注文停止中
    RBH25440N
    注文停止中
    RBH25450N
    注文停止中
    RBH25460N
    注文停止中
    RBH25470N
    注文停止中
    RBH25480N
    注文停止中
    RBH2550N
    注文停止中
    RBH2560N
    注文停止中
    RBH2570N
    注文停止中
    RBH2580N

    シャンク径

    (mm)

    全長

    (mm)

    CADデータ有無

    (2D/3D)

    適合チップ

    クランプねじ

    		最小発注数量
    15.875
    100
    2D
    CB02RS（-B）、CB02RS-0〇（B）
    HSS04006×2
    1個
    15.875
    100
    -
    C03FR-BLS、CB03RS（-B）、CB03RS-0〇（B）、CR03RS-01（B）
    HSS04004×3
    1個
    15.875
    100
    -
    C04FR-BLS、CB04RS（-B）、CB04RS-0〇（B）、CR04RS-01（B）
    HSS04004×3
    1個
    15.875
    100
    -
    C05HR-BLS、CB05RS（-B）、CB05RS-0〇（B）、CR05RS-01（B）
    HSS04004×3
    1個
    15.875
    100
    -
    CB06RS（-B）、CB06RS-0〇（B）
    HSS04004×3
    1個
    15.875
    100
    -
    CB07RS（-B）、CB07RS-0〇（B）
    HSS04004×3
    1個
    15.875
    100
    -
    CB08RS（-B）、CB08RS-0〇（B）
    HSS04003×3
    1個
    16
    100
    2D
    CB02RS（-B）、CB02RS-0〇（B）
    HSS04006×2
    1個
    16
    100
    2D
    C03FR-BLS、CB03RS（-B）、CB03RS-0〇（B）、CR03RS-01（B）
    HSS04004×3
    1個
    16
    100
    2D
    C04FR-BLS、CB04RS（-B）、CB04RS-0〇（B）、CR04RS-01（B）
    HSS04004×3
    1個
    16
    100
    2D
    C05HR-BLS、CB05RS（-B）、CB05RS-0〇（B）、CR05RS-01（B）
    HSS04004×3
    1個
    16
    100
    2D
    CB06RS（-B）、CB06RS-0〇（B）
    HSS04004×3
    1個
    16
    100
    2D
    CB07RS（-B）、CB07RS-0〇（B）
    HSS04004×3
    1個
    16
    100
    -
    CB08RS（-B）、CB08RS-0〇（B）
    HSS04003×3
    1個
    19.05
    125
    2D
    CB02RS（-B）、CB02RS-0〇（B）
    HSS04008×2
    1個
    19.05
    125
    2D
    C03FR-BLS、CB03RS（-B）、CB03RS-0〇（B）、CR03RS-01（B）
    HSS04006×3
    1個
    19.05
    125
    2D
    C04FR-BLS、CB04RS（-B）、CB04RS-0〇（B）、CR04RS-01（B）
    HSS04006×3
    1個
    19.05
    125
    2D
    C05HR-BLS、CB05RS（-B）、CB05RS-0〇（B）、CR05RS-01（B）
    HSS04006×3
    1個
    19.05
    125
    2D
    CB06RS（-B）、CB06RS-0〇（B）
    HSS04006×3
    1個
    19.05
    125
    2D
    CB07RS（-B）、CB07RS-0〇（B）
    HSS04006×3
    1個
    19.05
    125
    -
    CB08RS（-B）、CB08RS-0〇（B）
    HSS04004×3
    1個
    20
    125
    2D
    CB02RS（-B）、CB02RS-0〇（B）
    HSS04004×2
    1個
    20
    125
    2D
    C03FR-BLS、CB03RS（-B）、CB03RS-0〇（B）、CR03RS-01（B）
    HSS04004×2、HSS04006
    1個
    20
    125
    2D
    C04FR-BLS、CB04RS（-B）、CB04RS-0〇（B）、CR04RS-01（B）
    HSS04004、HSS04006×2
    1個
    20
    125
    2D
    C05HR-BLS、CB05RS（-B）、CB05RS-0〇（B）、CR05RS-01（B）
    HSS04004、HSS04006×2
    1個
    20
    125
    2D
    CB06RS（-B）、CB06RS-0〇（B）
    HSS04004、HSS04006×2
    1個
    20
    125
    2D
    CB07RS（-B）、CB07RS-0〇（B）
    HSS04004、HSS04006×2
    1個
    20
    125
    -
    CB08RS（-B）、CB08RS-0〇（B）
    HSS04004×3
    1個
    22
    125
    -
    CB02RS（-B）、CB02RS-0〇（B）
    HSS04004×2、HSS04006
    1個
    22
    125
    2D
    C03FR-BLS、CB03RS（-B）、CB03RS-0〇（B）、CR03RS-01（B）
    HSS04004×2、HSS04006、HSS04008
    1個
    22
    125
    2D
    C04FR-BLS、CB04RS（-B）、CB04RS-0〇（B）、CR04RS-01（B）
    HSS04004×2、HSS04006×2
    1個
    22
    125
    2D
    C05HR-BLS、CB05RS（-B）、CB05RS-0〇（B）、CR05RS-01（B）
    HSS04004×2、HSS04006×2
    1個
    22
    125
    2D
    CB06RS（-B）、CB06RS-0〇（B）
    HSS04004×2、HSS04006×2
    1個
    22
    125
    -
    CB07RS（-B）、CB07RS-0〇（B）
    HSS04004×2、HSS04006×2
    1個
    22
    125
    -
    CB08RS（-B）、CB08RS-0〇（B）
    HSS04004×2、HSS04006×2
    1個
    25
    150
    -
    CB02RS（-B）、CB02RS-0〇（B）
    HSS04004、HSS04006
    1個
    25
    150
    2D
    C03FR-BLS、CB03RS（-B）、CB03RS-0〇（B）、CR03RS-01（B）
    HSS04004、HSS04006、HSS04008
    1個
    25
    150
    2D
    C04FR-BLS、CB04RS（-B）、CB04RS-0〇（B）、CR04RS-01（B）
    HSS04004、HSS04008×2
    1個
    25.4
    150
    -
    CB02RS（-B）、CB02RS-0〇（B）
    HSS04004、HSS04006
    1個
    25.4
    150
    -
    C03FR-BLS、CB03RS（-B）、CB03RS-0〇（B）、CR03RS-01（B）
    HSS04004、HSS04006、HSS04008
    1個
    25.4
    150
    -
    C04FR-BLS、CB04RS（-B）、CB04RS-0〇（B）、CR04RS-01（B）
    HSS04004、HSS04008×2
    1個
    25.4
    150
    -
    C05HR-BLS、CB05RS（-B）、CB05RS-0〇（B）、CR05RS-01（B）
    HSS04004、HSS04008×2
    1個
    25.4
    150
    -
    CB06RS（-B）、CB06RS-0〇（B）
    HSS04004、HSS04008×2
    1個
    25.4
    150
    -
    CB07RS（-B）、CB07RS-0〇（B）
    HSS04004、HSS04008×2
    1個
    25.4
    150
    -
    CB08RS（-B）、CB08RS-0〇（B）
    HSS04004、HSS04006×2
    1個
    25
    150
    2D
    C05HR-BLS、CB05RS（-B）、CB05RS-0〇（B）、CR05RS-01（B）
    HSS04004、HSS04008×2
    1個
    25
    150
    2D
    CB06RS（-B）、CB06RS-0〇（B）
    HSS04004、HSS04008×2
    1個
    25
    150
    2D
    CB07RS（-B）、CB07RS-0〇（B）
    HSS04004、HSS04008×2
    1個
    25
    150
    -
    CB08RS（-B）、CB08RS-0〇（B）
    HSS04004、HSS04006×2
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    7,800円
    ( 8,580円 )
    2日目
    7,800円
    ( 8,580円 )
    2日目
    7,800円
    ( 8,580円 )
    2日目
    7,800円
    ( 8,580円 )
    2日目
    7,800円
    ( 8,580円 )
    2日目
    7,800円
    ( 8,580円 )
    2日目
    7,800円
    ( 8,580円 )
    2日目
    7,800円
    ( 8,580円 )
    2日目
    7,800円
    ( 8,580円 )
    2日目
    7,800円
    ( 8,580円 )
    2日目
    7,800円
    ( 8,580円 )
    2日目
    7,800円
    ( 8,580円 )
    2日目
    7,800円
    ( 8,580円 )
    2日目
    7,800円
    ( 8,580円 )
    2日目
    7,973円
    ( 8,770円 )
    2日目
    7,973円
    ( 8,770円 )
    2日目
    7,973円
    ( 8,770円 )
    2日目
    7,973円
    ( 8,770円 )
    2日目
    7,973円
    ( 8,770円 )
    2日目
    7,973円
    ( 8,770円 )
    2日目
    7,973円
    ( 8,770円 )
    2日目
    8,978円
    ( 9,876円 )
    2日目
    9,066円
    ( 9,973円 )
    2日目
    8,710円
    ( 9,581円 )
    2日目
    8,710円
    ( 9,581円 )
    2日目
    8,710円
    ( 9,581円 )
    2日目
    8,710円
    ( 9,581円 )
    2日目
    8,710円
    ( 9,581円 )
    2日目
    10,050円
    ( 11,055円 )
    2日目
    10,050円
    ( 11,055円 )
    2日目
    10,050円
    ( 11,055円 )
    2日目
    10,050円
    ( 11,055円 )
    2日目
    10,050円
    ( 11,055円 )
    2日目
    10,050円
    ( 11,055円 )
    2日目
    10,050円
    ( 11,055円 )
    2日目
    10,988円
    ( 12,087円 )
    2日目
    10,607円
    ( 11,668円 )
    2日目
    11,438円
    ( 12,582円 )
    2日目
    10,988円
    ( 12,087円 )
    2日目
    10,988円
    ( 12,087円 )
    2日目
    10,988円
    ( 12,087円 )
    2日目
    10,988円
    ( 12,087円 )
    2日目
    10,988円
    ( 12,087円 )
    2日目
    10,988円
    ( 12,087円 )
    2日目
    10,988円
    ( 12,087円 )
    2日目
    10,988円
    ( 12,087円 )
    2日目
    10,988円
    ( 12,087円 )
    2日目
    10,988円
    ( 12,087円 )
    2日目
    10,988円
    ( 12,087円 )
    2日目
  • 1

    • 詳細情報

    基本情報

    【仕様】・加工用途：内径/通し穴・適合チップ形状：ISO規格外・クランプ方式：ISO規格外

    ご注意

    • ホルダ本体には、チップは付属しておりません。
    • CADデータ、CAM・工具管理ソフト用データダウンロードをご利用の際、データのご用意がない商品が一部ございます。その際は絞り込み条件の「CADデータ」項目（2D/3D）または「CAM・工具管理ソフト用データ」で対象を選択後、ダウンロードボタンをご利用ください。詳細はこちらをご確認下さい。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    丸ホルダ （スティックバー・ステッキィ用）のレビュー
    4.5平均満足度：4.52件のレビュー
    内径のねじ切り加工に使用
    4
    満足度：4.02019/04/09
    以前からミスミを利用しているので、特にこの商品でなくてはいけないというようなこだわりはなく、カタログを見て選定しました。...もっと読む
    0人が参考にしています。
    内径用チップの保持
    5
    満足度：5.02019/03/29
    何の問題も無く使用出来ます。 汎用機へのセットも可能です。 突き出す長さを調整でき、セットスクリューで根元を保持できるた...もっと読む
    0人が参考にしています。
    2件全て見る

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    丸ホルダ （スティックバー・ステッキィ用）
    角ホルダ （スティックバー・ステッキィ用）
    極小径ボーリングバイト CKB型（丸シャンク）
    小内径ボーリング　ツインバー　S..-STW型（横置きチップ用丸シャンク）
    S…SVN-XN型（丸シャンク：標準タイプ）
    極小径ボーリングバイト CKB型（丸シャンクオフセット小）
    メーカー三菱マテリアル三菱マテリアル住友電工ハードメタル京セラ京セラ住友電工ハードメタル
    通常価格7,800円-8,515円 -17,055円 -18,289円 -18,289円 -17,506円 -
    通常出荷日2日目在庫品1日目〜3日目〜2日目〜2日目〜3日目〜
    加工用途内径・通し穴内径・通し穴 / 倣い内径・通し穴内径・通し穴-内径・通し穴
    適合チップ形状ISO規格外ISO規格外K（55°平行四辺形）T（三角形）-K（55°平行四辺形）
    適合チップ切れ刃長ISO規格外ISO規格外ISO規格外15-ISO規格外
    切込み角ISO規格外ISO規格外ISO規格外ISO規格外-ISO規格外
    クランプ方式ISO規格外ISO規格外クランプオン(C)スクリューオン(S)-クランプオン(C)
