三菱マテリアル

IMX-S3HV 難削材加工用 3枚刃制振スクエアヘッド

IMX-S3HV 難削材加工用 3枚刃制振スクエアヘッド
通常単価(税別)
9,985円～32,504円
税込単価
10,984円～35,754円
通常出荷日：2日目

ソリッド工具と刃先交換式工具の長所を融合し高精度・高剛性・高能率加工を可能にしたツーリングシステム。【...

詳細を確認
  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。
未確定：候補が5型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

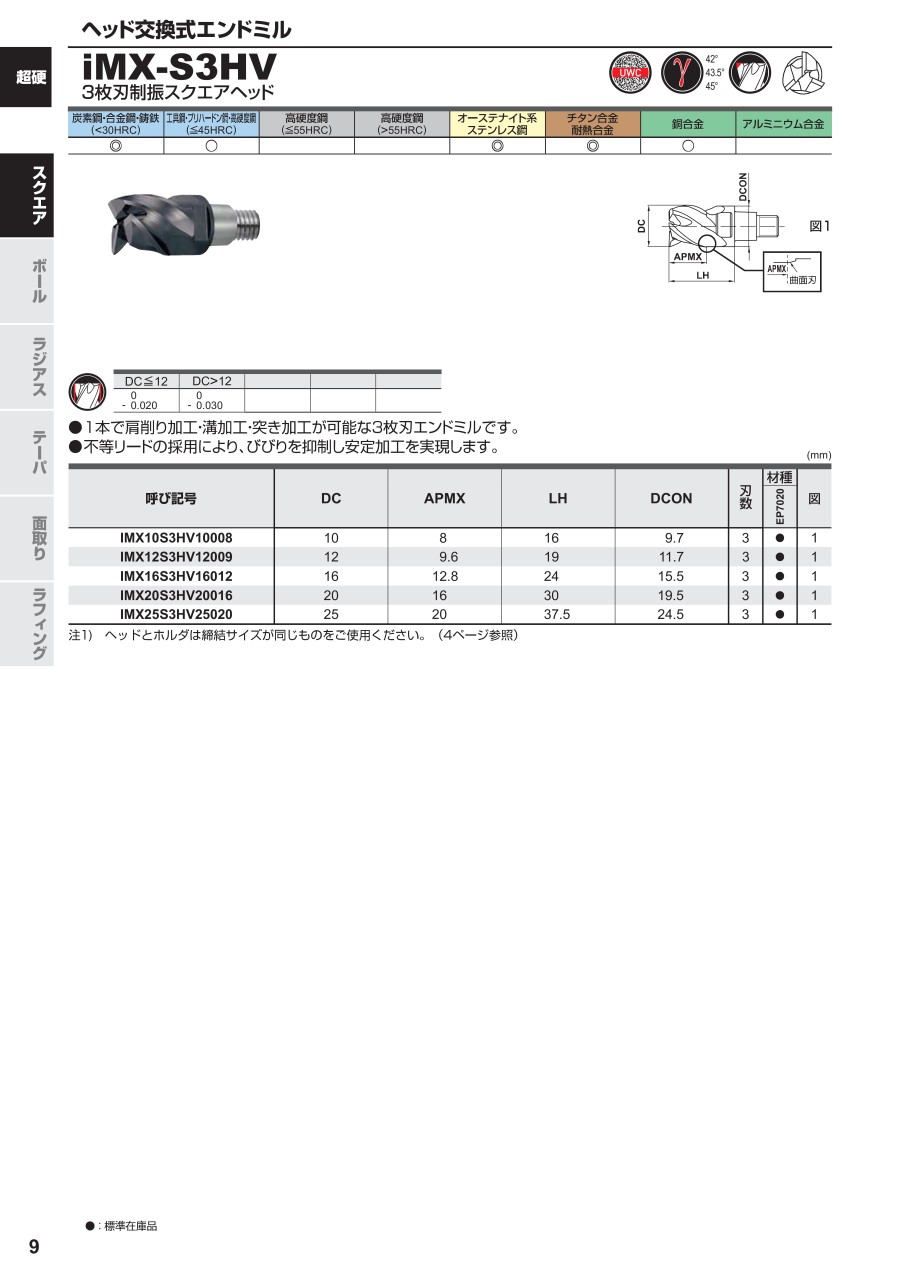

外形図

IMX-S3HV 3枚刃制振スクエアヘッド　外形図

推奨切削条件

推奨切削条件表

肩削り加工（L/D=3）

IMX-S3HV 3枚刃制振スクエアヘッド 推奨切削条件表

溝加工

IMX-S3HV 3枚刃制振スクエアヘッド 推奨切削条件表2

縦送り加工

IMX-S3HV 3枚刃制振スクエアヘッド 推奨切削条件表3

切削条件時の注意

  • 注1） ステンレス鋼、チタン合金、耐熱合金などの加工には、水溶性切削油剤の使用が効果的です。
  • 注2） 制振タイプは一般刃タイプと比較し、びびり抑制効果がありますが、機械や被削材の剛性がない場合、びびりが発生することがあります。その際は、上表の回転速度と送り速度を同じ割合で下げるか、もしくは切込み量を小さくしてご使用ください。
  • 注3） 送り量は、1回転当たりの送り量を掲載しています。

適用被削材

IMX-S3HV 3枚刃制振スクエアヘッド 適用被削材

型番リスト

表示件数
  • 1
    • 型番
    注文停止中
    IMX10S3HV10008-EP7020
    注文停止中
    IMX12S3HV12009-EP7020
    注文停止中
    IMX16S3HV16012-EP7020
    注文停止中
    IMX20S3HV20016-EP7020
    注文停止中
    IMX25S3HV25020-EP7020

    仕上げ区分

    外径（D)

    (φ)

    有効切れ刃長（Ad)

    (mm)

    首下長（ℓ1）

    (mm)

    ヘッド長

    (mm)

    首径

    (mm)

    刃径公差

    (mm)

    CADデータ有無

    (2Ｄ/3Ｄ)

    		最小発注数量
    その他
    10
    8
    16
    -
    9.7
    -0.020～0
    2D/3D
    1個
    その他
    12
    9.6
    19
    -
    11.7
    -0.020～0
    -
    1個
    その他
    16
    12.8
    24
    -
    15.5
    -0.030～0
    -
    1個
    その他
    20
    16
    30
    -
    19.5
    -0.030～0
    -
    1個
    その他
    25
    20
    37.5
    -
    24.5
    -0.030～0
    -
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    9,985円
    ( 10,984円 )
    2日目
    12,512円
    ( 13,763円 )
    2日目
    19,448円
    ( 21,393円 )
    2日目
    23,188円
    ( 25,507円 )
    2日目
    32,504円
    ( 35,754円 )
    2日目
  • 1

    • 詳細情報

    基本情報

    ソリッド工具と刃先交換式工具の長所を融合し高精度・高剛性・高能率加工を可能にしたツーリングシステム。
    【特長】
    ・1本で肩削り加工・溝加工・突き加工が可能な3枚刃エンドミル
    ・不等リードの採用により、びびりを抑制し安定切削を実現
    ・ヘッドとホルダの締結面をすべて超硬製とすることで、ソリッド工具に近い剛性を確保
    ・アプリケーションに応じた多彩なヘッド交換が可能であり、経済性に優れる
    【用途】
    ・肩削り加工、ランピング加工、3次元倣い加工、溝加工、ヘリカル加工、ポケット加工、正面フライス加工

    ご注意

    • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D/3D）を選択後、ダウンロードボタンをご利用ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
