三菱マテリアル

IMX-C4FV 高能率加工用4枚刃ラジアスヘッド

IMX-C4FV 高能率加工用4枚刃ラジアスヘッド
通常単価(税別)
11,842円～38,128円特別価格
税込単価
13,026円～41,941円特別価格
一部SALE 2026.12.31まで
通常出荷日：在庫品1日目～4日目一部当日出荷可能

ソリッド工具と刃先交換式工具の長所を融合し高精度・高剛性・高能率加工を可能にしたツーリングシステム。【...

詳細を確認
  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

よく一緒に見られています

IMX-C4HV 難削材加工用 4枚刃制振ラジアスヘッド

三菱マテリアル

IMX-C4HV 難削材加工用 4枚刃制振ラジアスヘッド
通常価格(税別)： 10,661円 (税込価格：11,727円)

通常出荷日：2 日目 ～

よく一緒に見られています

IMX-C4HV-S 難削材加工用 クーラントホール付4枚刃制振ラジアスヘッド

三菱マテリアル

IMX-C4HV-S 難削材加工用 クーラントホール付4枚刃制振ラジアスヘッド
通常価格(税別)： 13,911円 (税込価格：15,302円)

通常出荷日：2 日目

未確定：候補が5型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

IMX-C4FV 高能率加工用4枚刃ラジアスヘッドの詳細

IMX-C4FV 高能率加工用4枚刃ラジアスヘッド イメージ

IMX-C4FV 高能率加工用4枚刃ラジアスヘッド イメージ

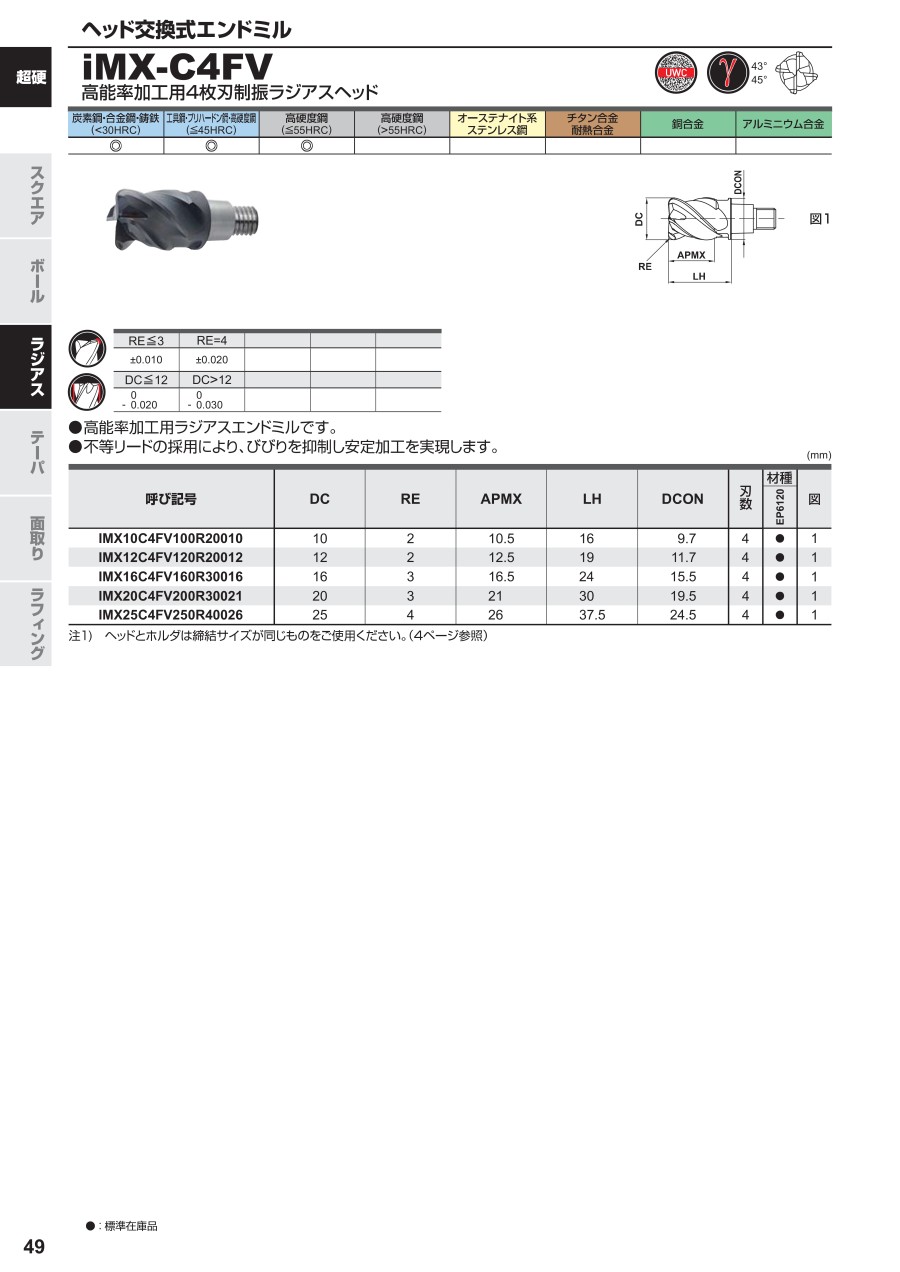

IMX-C4FV 高能率加工用4枚刃ラジアスヘッドの寸法

寸法図1

寸法図1

（単位：mm）

呼び記号DCREAPMXLHBD刃数材種図
EP6120
IMX10C4FV100R2001010210.5169.74●1
IMX12C4FV120R2001212212.51911.74●1
IMX16C4FV160R3001616316.52415.54●1
IMX20C4FV200R30021203213019.54●1
IMX25C4FV250R400262542637.524.54●1

型番リスト

表示件数
  • 1
    • 型番
    IMX10C4FV100R20010-EP6120
    IMX12C4FV120R20012-EP6120
    IMX16C4FV160R30016-EP6120
    IMX20C4FV200R30021-EP6120
    IMX25C4FV250R40026-EP6120

    外径（D)

    (φ)

    有効切れ刃長（Ad)

    (mm)

    首下長（ℓ1）

    (mm)

    首径

    (mm)

    コーナ半径

    (mm)

    トラスココード

    		最小発注数量
    10
    10.5
    16
    9.7
    2
    668-6222
    1個
    12
    12.5
    19
    11.7
    2
    668-6362
    1個
    16
    16.5
    24
    15.5
    3
    668-6508
    1個
    20
    21
    30
    19.5
    3
    668-6648
    1個
    25
    26
    37.5
    24.5
    4
    668-6788
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    11,842円10,065円
    ( 11,072円 )
    在庫品1日目当日出荷可能
    14,742円
    ( 16,216円 )
    2日目
    22,850円
    ( 25,135円 )
    2日目
    27,206円
    ( 29,927円 )
    4日目
    38,128円
    ( 41,941円 )
    2日目
  • 1

    • 詳細情報

    基本情報

    ソリッド工具と刃先交換式工具の長所を融合し高精度・高剛性・高能率加工を可能にしたツーリングシステム。
    【特長】
    ・高能率加工用ラジアスエンドミル。
    ・不等リードの採用により、びびりを抑制し安定切削を実現。
    ・ヘッドとホルダの締結面をすべて超硬製とすることで、ソリッド工具に近い剛性を確保。
    【用途】
    ・肩削り加工、ランピング加工、3次元倣い加工、溝加工、ヘリカル加工、ポケット加工、正面フライス加工。

    ご注意

    • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
