大昭和精機

EWNボーリングヘッド（仕上用・インサートホルダタイプ）

EWNボーリングヘッド（仕上用・インサートホルダタイプ）
通常単価(税別)
47,394円～91,926円
税込単価
52,133円～101,119円
通常出荷日：3日目～7日目

仕上げ用ボーリングヘッドです。【特長】・見やすい1目盛0.01mm（直径）に1μmのバーニヤがプラス。...

詳細を確認
  • 商品画像は一例です。型番により寸法などが異なります。
  • EWNボーリングヘッドの許容最高切削速度は1,200m/minですが、ホルダの突き出し長さやご使用の機械の剛性によっては、この速度まで上げらない可能性が考えられます。低い回転速度から徐々に上げて最適な条件をお選びください。
  • インサートホルダは1種類のみ付属しています。
  • チップ（インサート）は付属していません。別途ご用意ください。
  • 〈表示価格に関する重要なお知らせ〉
    型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。
詳細を確認

よく一緒に見られています

EWNボーリングヘッド取替用インサートホルダ

大昭和精機

EWNボーリングヘッド取替用インサートホルダ
通常価格(税別)： 7,036円 (税込価格：7,740円)

通常出荷日：在庫品1日目

よく一緒に見られています

CKシャンク（ストレートシャンク）CKボーリングシステム ST32

大昭和精機

CKシャンク（ストレートシャンク）CKボーリングシステム ST32
通常価格(税別)： 9,541円 (税込価格：10,495円)

通常出荷日：5 日目

未確定：候補が8型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報



型番適合シャンク適合インサートホルダインサートホルダ 付属/オプションボーリング加工径ΦD（mm）バックボーリング加工径ΦD（mm）適合チップ
EWN20-36CKB1CK1ENH1-1付属20～26-TP08
ENH1-2オプション25～3130～31
ENH1-3オプション30～3630～36
EWN25-47CKB2CK2ENH2-1付属25～33-
ENH2-2オプション32～4036～40
ENH2-3オプション39～4739～47
EWN32-60CKB3CK3ENH3-1付属32～42-
ENH3-2オプション41～5146～51
ENH3-3オプション50～6050～60
EWN41-74CKB4CK4ENH4-1付属41～54-TC11
ENH4-2オプション50～6353～63
ENH4-3オプション61～7461～74
EWN53-95CKB5CK5ENH5-1付属53～7062～70
ENH5-2オプション65～8265～82
ENH5-3オプション78～9578～95
EWN68-150CKB6CK6ENH6-1付属68～10080～100
ENH6-2オプション94～12694～126
ENH6-3オプション118～150118～150
EWN100-203CKB6CK6ENH6-1付属100～153112～153
ENH6-2オプション126～179126～179
ENH6-3オプション150～203150～203
EWN100-203CKB7CK7ENH6-1付属100～153112～153
ENH6-2オプション126～179126～179
ENH6-3オプション150～203150～203

型番リスト

表示件数
  • 1
    • 型番
    EWN20-36CKB1
    EWN25-47CKB2
    EWN32-60CKB3
    EWN41-74CKB4
    EWN53-95CKB5
    EWN68-150CKB6
    EWN100-203CKB6
    EWN100-203CKB7

    L

    (mm)

    L1

    (mm)

    加工径φD

    (mm)

    適合チップ

    適合シャンクCK NO.

    バックボーリング加工径ΦD

    (mm)

    L2

    (mm)

    L3

    (mm)

    B

    (mm)

    付属インサートホルダ

    適合インサートホルダ

    質量

    (g)

    		RoHS?最小発注数量
    32.5
    29.5
    20～36
    TP08
    CK1
    30～36
    10.5
    19
    10
    ENH1-1
    ENH1-1、ENH1-2、ENH1-3
    70
    10
    1個
    35.5
    32.5
    25～47
    TP08
    CK2
    36～47
    11.5
    21
    12.5
    ENH2-1
    ENH2-1、ENH2-2、ENH2-3
    120
    10
    1個
    40
    35
    32～60
    TP08
    CK3
    46～60
    10
    25
    16
    ENH3-1
    ENH3-1、ENH3-2、ENH3-3
    210
    10
    1個
    47
    43
    41～74
    TC11
    CK4
    53～74
    14
    29
    20
    ENH4-1
    ENH4-1、ENH4-2、ENH4-3
    400
    10
    1個
    57
    53
    53～95
    TC11
    CK5
    62～95
    19
    34
    25.5
    ENH5-1
    ENH5-1、ENH5-2、ENH5-3
    1100
    10
    1個
    71
    67.2
    68～150
    TC11
    CK6
    80～150
    22
    45.2
    32.5
    ENH6-1
    ENH6-1、ENH6-2、ENH6-3
    1740
    10
    1個
    71
    67.2
    100～203
    TC11
    CK6
    112～203
    22
    45.2
    45.5
    ENH6-1
    ENH6-1、ENH6-2、ENH6-3
    2460
    10
    1個
    87
    83.2
    100～203
    TC11
    CK7
    112～203
    38
    45.2
    45.5
    ENH6-1
    ENH6-1、ENH6-2、ENH6-3
    3980
    -
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    47,394円
    ( 52,133円 )
    3日目
    49,594円
    ( 54,553円 )
    7日目
    54,365円
    ( 59,802円 )
    7日目
    59,488円
    ( 65,437円 )
    5日目
    64,688円
    ( 71,157円 )
    5日目
    78,546円
    ( 86,401円 )
    3日目
    85,896円
    ( 94,486円 )
    5日目
    91,926円
    ( 101,119円 )
    5日目
  • 1

    • 詳細情報

    基本情報

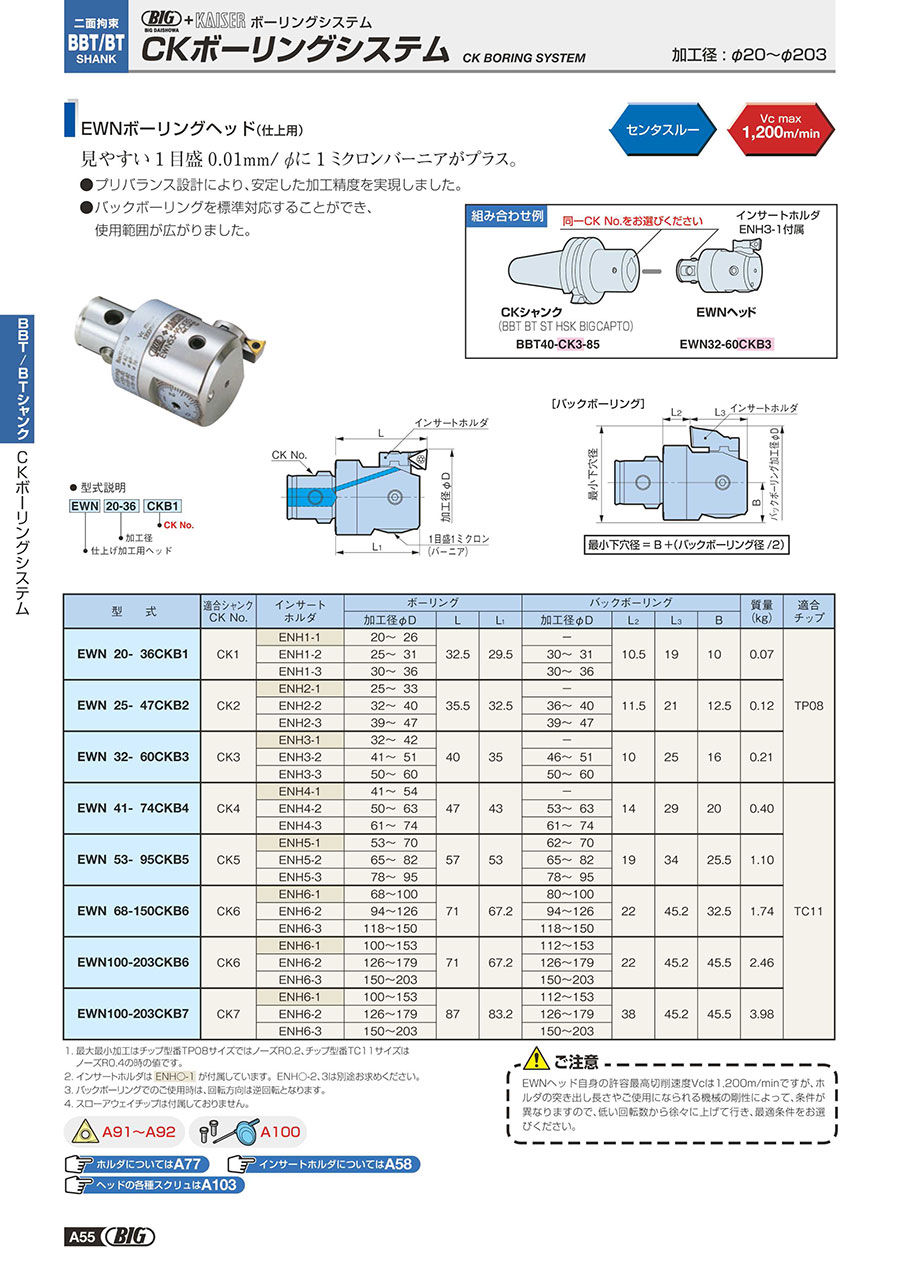

    仕上げ用ボーリングヘッドです。
    【特長】
    ・見やすい1目盛0.01mm（直径）に1μmのバーニヤがプラス。
    ・プリバランス設計により安定した加工精度を実現。
    ・バックボーリングに標準対応し、使用範囲を拡大。

    ご注意

    • 商品画像は一例です。型番により寸法などが異なります。
    • EWNボーリングヘッドの許容最高切削速度は1,200m/minですが、ホルダの突き出し長さやご使用の機械の剛性によっては、この速度まで上げらない可能性が考えられます。低い回転速度から徐々に上げて最適な条件をお選びください。
    • インサートホルダは1種類のみ付属しています。
    • チップ（インサート）は付属していません。別途ご用意ください。
    • 〈表示価格に関する重要なお知らせ〉
      型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    EWNボーリングヘッド（仕上用・インサートホルダタイプ）のレビュー
    4.5平均満足度：4.52件のレビュー
    内径ボーリング加工
    5
    満足度：5.02018/07/30
    Ｈ7公差の穴加工に使用した。 ハンドルで微調整が出来るので寸法出しが楽に行える。
    2人が参考にしています。
    ボーリング加工
    4
    満足度：4.02018/04/19
    アルミ材で使用しています。ミクロン単位で微調整できるので穴の精度を保つのに便利です。調整も慣れると簡単です。
    0人が参考にしています。
    2件全て見る
