大昭和精機

CKボーリングシステムCKシャンク（BBTシャンク）BBT30

CKボーリングシステムCKシャンク（BBTシャンク）BBT30
通常単価(税別)
19,824円～31,632円
税込単価
21,806円～34,795円
通常出荷日：5日目

【特長】・深穴・大径加工に大きな効果あり！ボーリング加工の問題となる振動、たわみ量を抑えます。・ビッグ...

詳細を確認
  • 〈表示価格に関する重要なお知らせ〉
    型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。
  • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

よく一緒に見られています

CKシャンク（BTシャンク）CKボーリングシステム BT40

大昭和精機

CKシャンク（BTシャンク）CKボーリングシステム BT40
通常価格(税別)： 18,421円 (税込価格：20,263円)

通常出荷日：5 日目

よく一緒に見られています

ニューハイパワーミーリングチャック（BBTシャンク・Sタイプ） BBT30/BBT40/BBT50

大昭和精機

ニューハイパワーミーリングチャック（BBTシャンク・Sタイプ） BBT30/BBT40/BBT50
通常価格(税別)： 26,250円 (税込価格：28,875円)

通常出荷日：在庫品1日目

未確定：候補が8型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報





製品特長・仕様

製品の基本仕様・特長

レンチ1本で強力密着！最もシンプルな連結ボーリングシステム

CKコネクションシステムは1本のレンチで確実に端面を強力に密着させる最もシンプルな連結方式です。
しかも、同じヘッドの着脱を繰り返しても、刃先の位置は2ミクロンと狂わない高精度の連結ができるため、ボーリングヘッド単体での加工径調整の段取りができ、稼働率を上げた大幅な作業の軽減が計れます。

CKボーリングシステムCKシャンク（BBTシャンク） 製品特長関連画像1

高トルクも安心構造

切削トルクが高くなる荒ボーリング用には、独自のCKBピンを採用しています。CKBピンはフロート式になっているため左右のバランスがよく、切削トルクを受け止め、強力なトルクにも耐えることができます。
CKボーリングシステムCKシャンク（BBTシャンク） 製品特長関連画像2
特殊ツールも素早く対応

組み合わせ自在のモジュラーシステムになっていますので、特殊なツールも標準アイテムを組立、フレキシブルな対応ができます。
CKボーリングシステムCKシャンク（BBTシャンク） 製品特長関連画像3

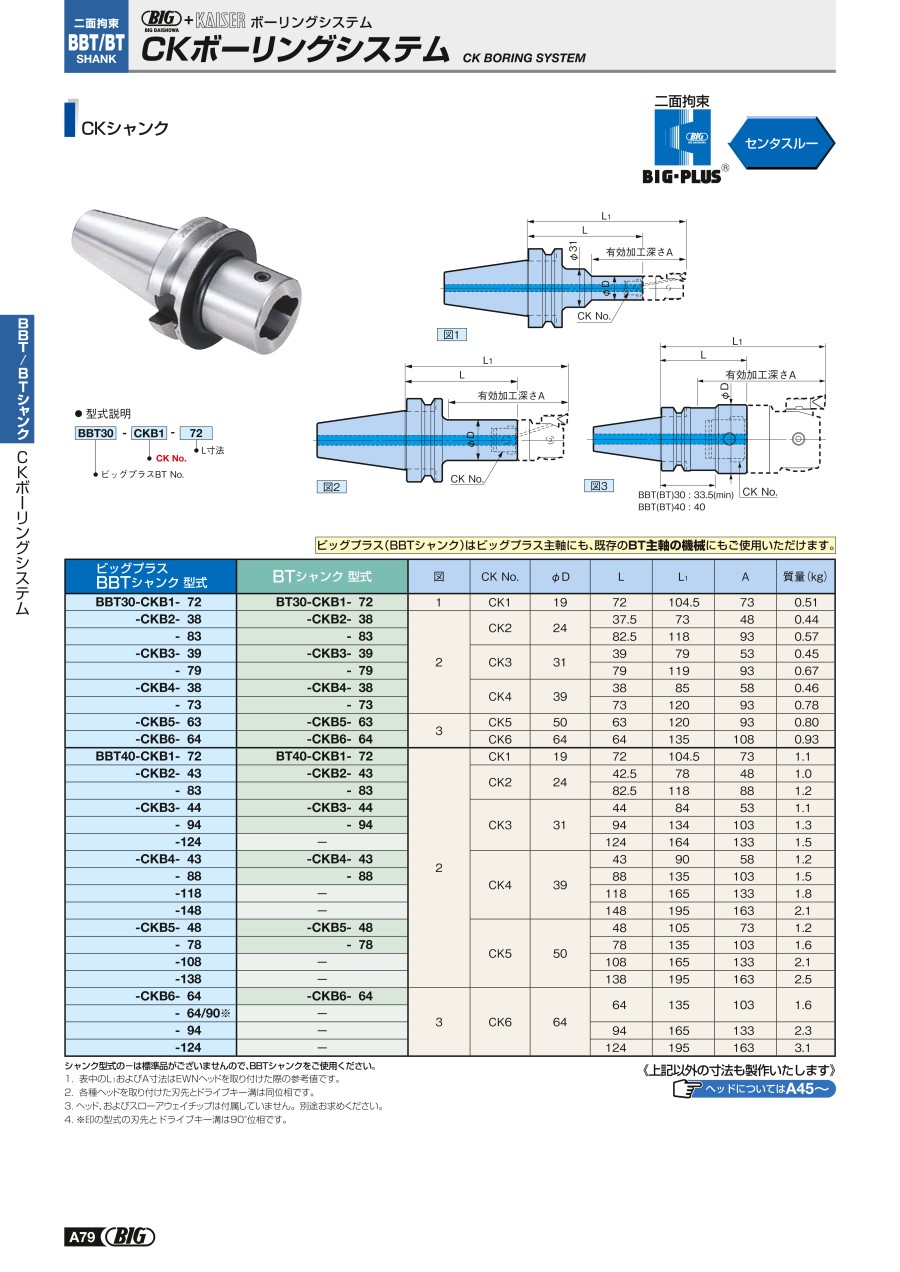

外形図

CKボーリングシステムCKシャンク（BBTシャンク） 外形図1

図1

CKボーリングシステムCKシャンク（BBTシャンク） 外形図2

図2

CKボーリングシステムCKシャンク（BBTシャンク） 外形図3

図3

型番リスト

表示件数
  • 1
    • 型番
    BBT30-CKB1-72
    BBT30-CKB2-83
    BBT30-CKB3-39
    BBT30-CKB3-79
    BBT30-CKB4-38
    BBT30-CKB4-73
    BBT30-CKB5-63
    BBT30-CKB6-64

    主軸・シャンク種類

    拘束面数

    クーラント等供給方式

    ホルダ長さ

    (mm)

    先端チャック部外径

    (mm)

    D

    (mm)

    L1

    (mm)

    位相

    質量

    (g)

    ビッグプラスBT No.

    A

    (mm)

    適合シャンクCK No.

    		最小発注数量
    BBT
    2
    センタースルー
    72
    19
    19
    104.5
    同位相
    510
    BBT30
    73
    CKB1
    1個
    BBT
    2
    センタースルー
    82.5
    24
    24
    118
    同位相
    570
    BBT30
    93
    CKB2
    1個
    BBT
    2
    センタースルー
    39
    31
    31
    79
    同位相
    450
    BBT30
    53
    CKB3
    1個
    BBT
    2
    センタースルー
    79
    31
    31
    119
    同位相
    670
    BBT30
    93
    CKB3
    1個
    BBT
    2
    センタースルー
    38
    39
    39
    85
    同位相
    460
    BBT30
    58
    CKB4
    1個
    BBT
    2
    センタースルー
    73
    39
    39
    120
    同位相
    780
    BBT30
    93
    CKB4
    1個
    BBT
    2
    センタースルー
    63
    50
    50
    120
    同位相
    800
    BBT30
    93
    CKB5
    1個
    BBT
    2
    センタースルー
    64
    64
    64
    135
    同位相
    930
    BBT30
    108
    CKB6
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    19,824円
    ( 21,806円 )
    5日目
    20,326円
    ( 22,359円 )
    5日目
    20,835円
    ( 22,919円 )
    5日目
    20,835円
    ( 22,919円 )
    5日目
    20,835円
    ( 22,919円 )
    5日目
    20,835円
    ( 22,919円 )
    5日目
    21,216円
    ( 23,338円 )
    5日目
    31,632円
    ( 34,795円 )
    5日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・深穴・大径加工に大きな効果あり！ボーリング加工の問題となる振動、たわみ量を抑えます。
    ・ビッグプラス（BBTシャンク）はビッグプラス主軸にも、既存のBT主軸の機械にもご使用いただけます。

    ご注意

    • 〈表示価格に関する重要なお知らせ〉
      型番確定後にページ右部の"価格を確認"ボタンをクリック頂くと最新価格が表示されます。
    • CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
