オーツカ光学

LED表面キズ検査照明 バーライトシリーズ/オプション

LED表面キズ検査照明 バーライトシリーズ/オプション
通常単価(税別)
15,645円～65,850円
税込単価
17,210円～72,435円
通常出荷日：2日目～10日目

LEDの光線照射で、対象物の表面上の異常を可視化する検査照明。【特長】・7個の白色LEDを並列配置。・...

詳細を確認
  • 本体とスタンドは別売りとなっております。

よく一緒に見られています

LED表面キズ検査照明 バーライトシリーズ

オーツカ光学

LED表面キズ検査照明 バーライトシリーズ
通常価格(税別)： 74,269円 (税込価格：81,696円)

通常出荷日：3 日目 ～

よく一緒に見られています

LED表面キズ検査照明 バーライト530シリーズ

オーツカ光学

LED表面キズ検査照明 バーライト530シリーズ
通常価格(税別)： 94,295円 (税込価格：103,725円)

通常出荷日：7 日目

未確定：候補が4型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

型番リスト

表示件数
  • 1
    • 型番
    BARLIGHT2
    BARLIGHT3
    BARLIGHT-DOUBLE-TILTSTAND
    BARLIGHT-TILTSTAND

    商品タイプ

    ライト有無

    適用品

    取付タイプ

    光源

    調光機能

    シリーズ（種類）

    消費電力(W)

    重量

    (g)

    製品寸法

    (mm)

    仕様説明

    入力電圧

    (V)

    定格周波数

    (Hz)

    補足情報

    電源コード長

    (mm)

    中継コード

    (mm)

    使用温度範囲

    (℃)

    照度

    (mm:Lux)

    		最小発注数量
    その他光学機器
    -
    -
    -
    高輝度白色LED 6粒
    無
    -
    9
    800
    -
    -
    100､200～240
    50/60Hz
    防塵､防水保護等級：IP40
    1900
    -
    0～40
    100：21000､200：9700､300：5300
    1個
    その他光学機器
    -
    -
    -
    高輝度白色LED 7粒
    有(100～50%)
    -
    9
    1000(照射ヘッドのみの重量：500g)
    -
    -
    100～240
    50/60Hz
    防塵､防水保護等級：IP40
    1900
    1500
    0～40
    照度広がり角6°/100：24000､200：11000､300：6200 照度広がり角30°/100：15000､200：4100､300：2100
    1個
    アクセサリー
    -
    BARLIGHTⅡ、BARLIGHTⅢ
    テーブルスタンド式
    -
    -
    BARLIGHT
    -
    2100
    全高187
    チルトスタンド（ネジ止め式）
    -
    -
    -
    -
    -
    -
    -
    1個
    アクセサリー
    LEDライト有
    BARLIGHTⅡ、BARLIGHTⅢ
    テーブルスタンド式
    -
    -
    BARLIGHT
    -
    1600
    全高187
    チルトスタンド（ネジ止め式）
    -
    -
    -
    -
    -
    -
    -
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    33,940円
    ( 37,334円 )
    3日目
    65,850円
    ( 72,435円 )
    6日目
    22,070円
    ( 24,277円 )
    10日目
    15,645円
    ( 17,210円 )
    2日目
  • 1

    • 詳細情報

    基本情報

    LEDの光線照射で、対象物の表面上の異常を可視化する検査照明。
    【特長】
    ・7個の白色LEDを並列配置。
    ・1型：光量調節機能なし、2型：調節機能付き。
    ・製品を固定するための「チルトスタンド」もご用意。
    【用途】
    ・金属、樹脂製の部品や製品の外観目視検査に。
    ・高機能フィルムや紙製品の検査。

    ご注意

    • 本体とスタンドは別売りとなっております。

    商品情報

    製品仕様

    LED表面キズ検査照明(BARLIGHT):関連画像

    外観

    LED表面キズ検査照明(BARLIGHT):関連画像

    寸法図 単位：mm

    • バーライトⅡ型では、光量、および光線の照射広がり角の調整機能は無く、全て固定式。
    照明
    光源高輝度白色LED×7粒
    入力電圧100V・50／60Hz・Aプラグ（ACアダプタ付き）
    ※電圧変更は不可です。
    照度（照射広がり角6°／実測値）150mm／15000Lx、200mm／10000Lx、300mm／5800Lx、400mm／3600Lx
    消費電力8W
    調光機能無し
    照射広がり角調整機能無し／固定
    本体
    製品重量（g）370g（照射ヘッド部のみ／300ｇ）
    照射ヘッド部寸法（mm）224×34×38H
    電源部寸法（mm）60×44×30H
    使用温度範囲0℃～40℃
    防塵・防水保護等級IP40

    BARLIGHT3

    LED表面キズ検査照明(BARLIGHT):関連画像

    BARLIGHT3の外観

    LED表面キズ検査照明(BARLIGHT):関連画像

    BARLIGHT3の寸法図 単位：mm

    • 光量の調節機能が装備されており、対象物の反射を抑制して検査を行う事が可能な他、照射広がり角の調整機能も装備されており、平面状の対象物からある程度の立体感を持つ対象物まで、幅広くご使用が可能。
    照明
    光源高輝度白色LED×7粒
    入力電圧100～240V・50／60Hz・Aプラグ
    ※ACプラグ付コードを変更する事により、125～240Vまで使用可能です。
    詳細は販売店様へお問い合わせ下さい。
    照度（照射広がり角6°／実測値）150mm／15000Lx、200mm／10000Lx、300mm／5800Lx、400mm／3600Lx
    照度（照射広がり角30°／実測値）150mm／10000Lx、200mm／6500Lx、300mm／3300Lx、400mm／2000Lx
    消費電力9W
    調光機能有り／100～50%
    照射広がり角調整機能有り／6～30°
    本体
    製品重量945g（照射ヘッド部のみ／420ｇ）
    照射ヘッド部寸法（mm）224×34×38H
    電源部寸法（mm）160×65×44H
    使用温度範囲0℃～40℃
    防塵・防水保護等級IP40

    ダブルチルトスタンド

    LED表面キズ検査照明(BARLIGHT):関連画像

    BARLIGHT-DOUBLE-TILTSTANDの外観

    本体
    ベース部寸法（mm）φ129
    全高（mm）307
    取付アングル数2個（スタンド1台で製品本体2台使が用可能）
    調整方向Z（高さ）
    θ（仰俯角）
    α（水平角）
    製品重量（Kg）2.1
    使用温度範囲0℃～40℃
    • 化粧ネジ4本付属。
    • バーライトII／III型は、ダブルチルトスタンドに装着する事により、仰俯角、水平回転、高さを調節する事が出来、対象物に対して最も凹凸が強調される角度に本体2台をセッティングする事が可能。
    • それぞれの仰俯角は独立して調整が可能で、これにより光線の照射範囲が広がり、より大きな面積の検査が可能。

    BARLIGHT-TILTSTAND

    LED表面キズ検査照明(BARLIGHT):関連画像

    BARLIGHT-TILTSTANDの外観

    本体
    ベース部寸法（mm）φ129
    全高（mm）307
    取付アングル数1個（スタンド1台で製品本体1台使が用可能）
    調整方向Z（高さ）
    θ（仰俯角）
    α（水平角）
    製品重量（Kg）1.6
    使用温度範囲0℃～40℃
    • 化粧ネジ2本付属。
    • バーライトII／III型は、チルトスタンドに装着する事により、仰俯角、水平回転、高さを調節する事が出来、対象物に対して最も凹凸が強調される角度に本体1台をセッティングする事が可能。

    開発秘話



    当初は照明拡大鏡の補助光源として開発がスタートいたしました。

    商品担当おすすめ

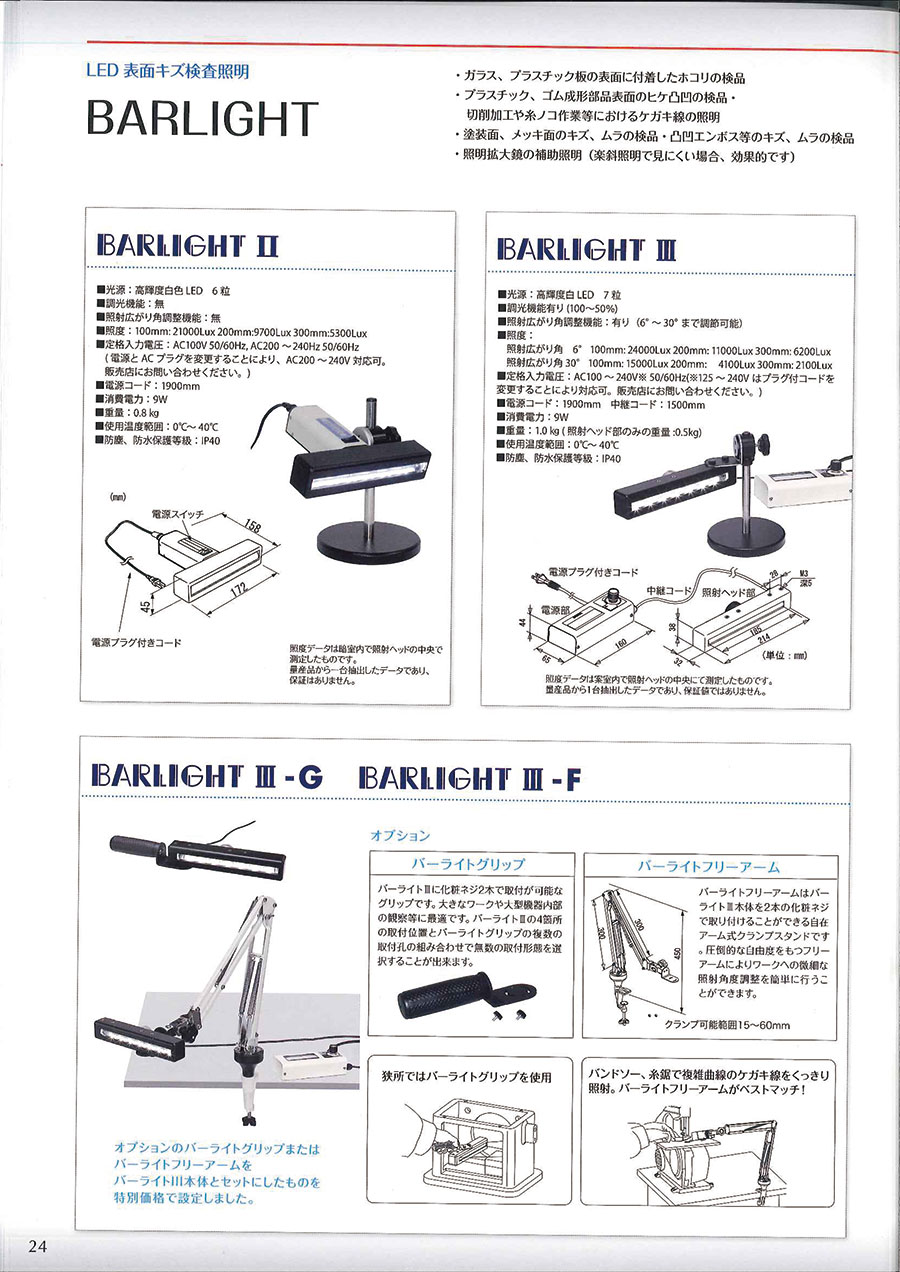

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    LED表面キズ検査照明 バーライトシリーズ/オプションのレビュー
    4平均満足度：4.02件のレビュー
    スリーブの研磨面の検査に使用
    4
    満足度：4.02021/05/26
    スリーブの研磨面のキズ検査に、このLED表面キズ検査照明 バーライト(BARLIGHT2)を使用しました。普段は蛍光灯の...もっと読む
    2人が参考にしています。
    簡易検査に使用しています
    4
    満足度：4.02023/11/08
    ワーク材料をこの商品で照射し、現場での簡易検査の光源として使用しています。初めての構成でしたが、明るさ的にも眩しすぎず良...もっと読む
    0人が参考にしています。
    2件全て見る

    よくあるご質問（FAQ）

    Qチルトスタンドは標準セットですか？
    A
    違います。チルトスタンドを含む各種オプションは別価格となります。
    Q白色以外に緑等の光色はありますか？
    A
    現在のところは白色のみです。
