栄工舎

六角穴付ボルト用ロングシャンク沈めフライス

カタログ |

通常単価(税別): 8,297円～32,256円

税込単価: 9,127円～35,482円

通常出荷日：1日目～5日目

ロングタイプの座繰り用ハイスの沈め加工用カッター。【特長】・六角穴付きボルトの規格に合わせたガイドが頭...

詳細を確認

未確定：候補が15型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

推奨切削条件

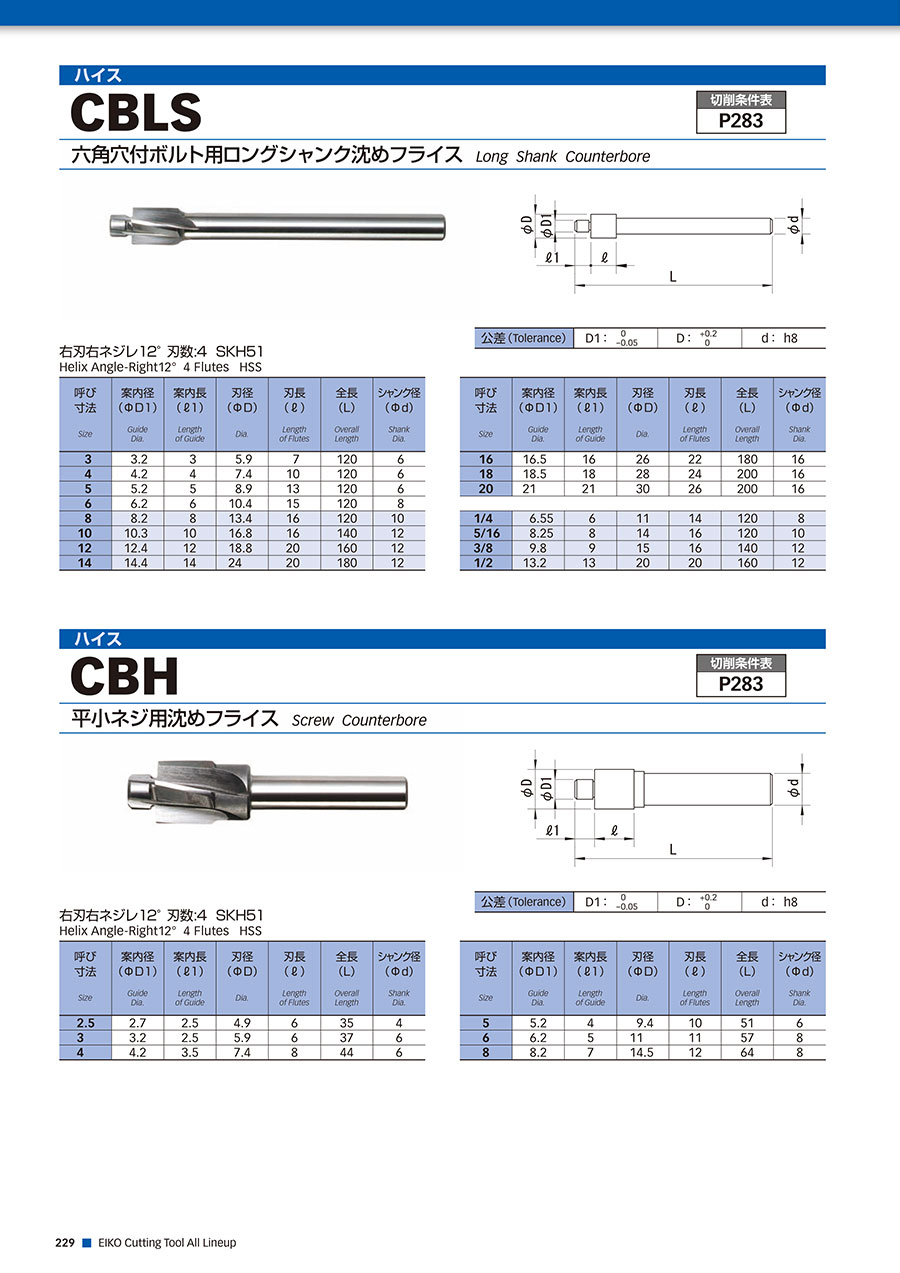

六角穴付ボルト用ロングシャンク沈めフライスの外形図と寸法

六角穴付ボルト用ロングシャンク沈めフライス

六角穴付ボルト用ロングシャンク沈めフライスの外形図

呼び寸法 Size	案内径 (φD1) Guide Dia.	案内長 (l1) Length of Guide	刃径 (φD) Dia.	刃長 (l) Length of Flutes	全長 (L) Overall Length	シャンク径 (φd) Shank Dia.
3	3.2	3	5.9	7	120	6
4	4.2	4	7.4	10	120	6
5	5.2	5	8.9	13	120	6
6	6.2	6	10.4	15	120	8
8	8.2	8	13.4	16	120	10
10	10.3	10	16.8	16	140	12
12	12.4	12	18.8	20	160	12
14	14.4	14	24	20	180	12

呼び寸法 Size	案内径 (φD1) Guide Dia.	案内長 (l1) Length of Guide	刃径 (φD) Dia.	刃長 (l) Length of Flutes	全長 (L) Overall Length	シャンク径 (φd) Shank Dia.
16	16.5	16	26	22	180	16
18	18.5	18	28	24	200	16
20	21	21	30	26	200	16
1/4	6.55	6	11	14	120	8
5/16	3.25	8	1d	16	120	10
3/8	9.8	9	15	16	140	12
1/2	13.2	13	20	20	160	12

	D1	D	d
公差(Tolerance)	0 -0.05	+0.2 0	h8

右刃右ネジレ12° 刃数:4 SKH51

推奨切削条件

推奨切削条件表

本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

型番リスト

表示件数

型番

座繰り径・大径

刃長

(mm)

全長

(mm)

シャンク径

(mm)

案内径

(mm)

案内長

(mm)

最小発注数量

20	20	160	12	13.2	13	1個
11	14	120	8	6.55	6	1個
5.9	7	120	6	3.2	3	1個
15	16	140	12	9.8	9	1個
7.4	10	120	6	4.2	4	1個
8.9	13	120	6	5.2	5	1個
14	16	120	10	8.25	8	1個
10.4	15	120	8	6.2	6	1個
13.4	16	120	10	8.2	8	1個
16.8	16	140	12	10.3	10	1個
18.8	20	160	12	12.4	12	1個
24	20	180	12	14.4	14	1個
26	22	180	16	16.5	16	1個
28	24	200	16	18.5	18	1個
30	26	200	16	21	21	1個

通常単価(税別) (税込単価)	通常出荷日

19,136円 ( 21,050円 )	1日目
11,136円 ( 12,250円 )	1日目
8,297円 ( 9,127円 )	5日目
13,504円 ( 14,854円 )	1日目
9,193円 ( 10,112円 )	1日目
10,176円 ( 11,194円 )	1日目
11,776円 ( 12,954円 )	1日目
10,176円 ( 11,194円 )	1日目
12,736円 ( 14,010円 )	1日目
14,656円 ( 16,122円 )	1日目
16,384円 ( 18,022円 )	1日目
20,544円 ( 22,598円 )	1日目
24,832円 ( 27,315円 )	1日目
28,800円 ( 31,680円 )	1日目
32,256円 ( 35,482円 )	1日目

詳細情報

基本情報

基本情報

ロングタイプの座繰り用ハイスの沈め加工用カッター。
【特長】
・六角穴付きボルトの規格に合わせたガイドが頭部にあるため、ビビリを抑制。
・全長が長いタイプなので深い加工にも対応。
【用途】
・六角穴付きボルト用の沈め穴加工に使用。

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

六角穴付ボルト用ロングシャンク沈めフライスのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

QＣＢの型式の中にも似た様な名称が幾つかありますが、違いは何ですか？

平小ネジ用、皿小ネジ用、全長違いなど用途別に分けられています。
