エポックTHハードボール EPBT2□□□

製品特長・仕様

製品の基本仕様・特長

高硬度鋼の高速切削

耐酸化性に優れたTHコートの採用で特にプリハードン鋼（35HRC以上）から焼入れ鋼の高速切削において威力を発揮します。

寿命が大幅にアップ

耐酸化性に優れたTHコートの採用で大幅に長寿命化が図れます。

優れた切りくず排出性

高い実績を誇るパワーミルの形状で優れた切りくず排出性を実現しました。

高精度な仕上げ加工

高剛性な工具設計と耐摩耗性の高いコーティングにより高精度な仕上げ加工が可能です。

性能・試験情報

エポックTHハードボールの切削性能

SKD61（H）50HRC
ポケット彫り込み加工
n=5,700min^-1（vc=180m/min）
vf=2,050mm/min（fz=0.18mm/t）
ap×ae=1×3mm
Dry（Air Blow） M/C, BT40

加工時間：24分

SKD11（H）58HRC
ポケット彫り込み加工
n=4,500min^-1（vc=140m/min）
vf=1,080mm/min（fz=0.12mm/t）
ap×ae=0.5×2mm
Dry（Air Blow） M/C,BT40

加工時間：33分

従来まで困難であった60HRCを超える金型材の直彫り加工が可能になりました。

実績は語る

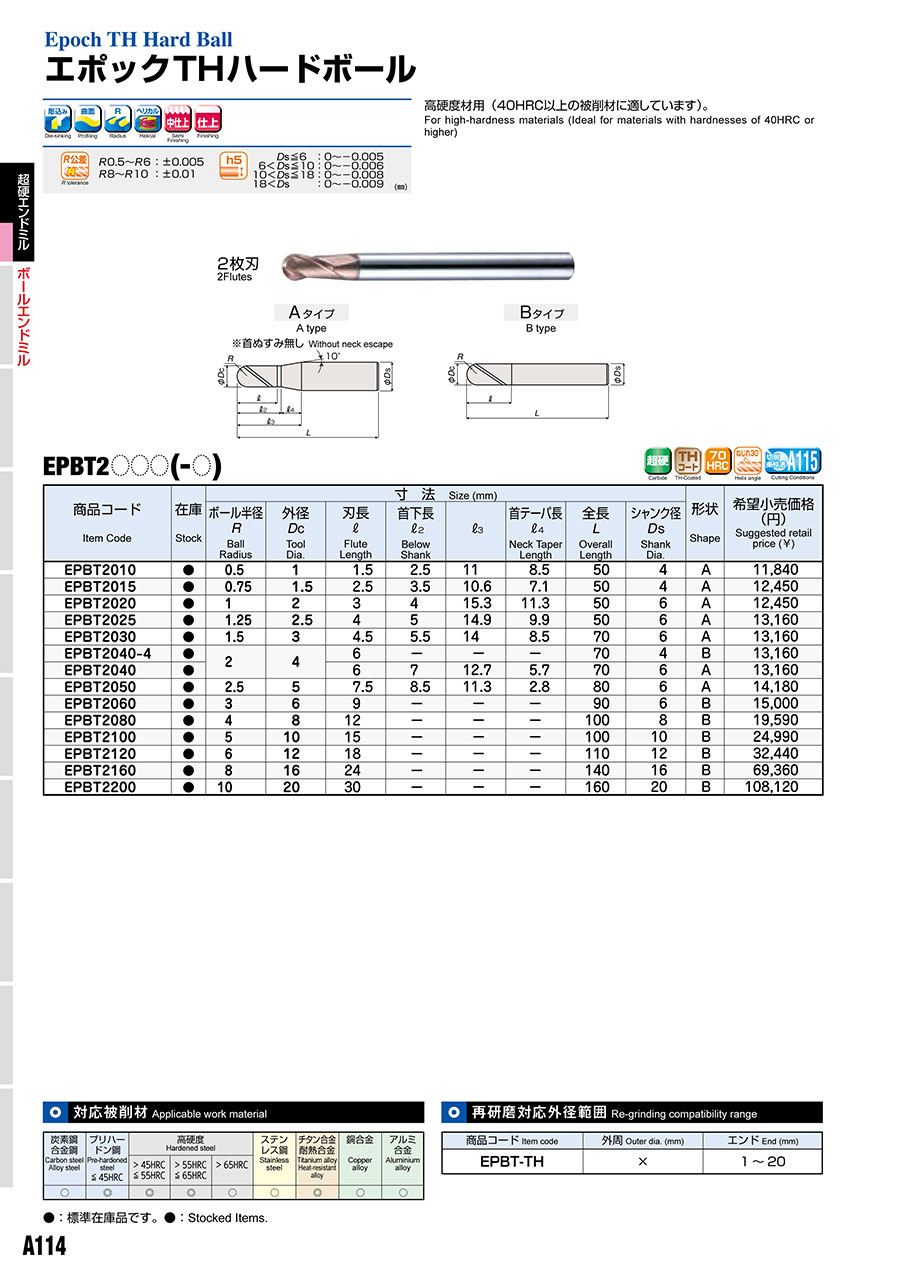

外形図

推奨切削条件

推奨切削条件表

• 本切削条件はメーカー推奨条件をもとに被削材別（一般鋼、合金鋼、調質鋼、高硬度鋼、ステンレス鋼、アルミ、鋳鉄等）に回転数、送り速度、切込み量を記載したものです。
• 加工環境（工作機械、ツーリング等）によっても最適加工条件は変化しますので、加工状況（加工面、ビビり等）を確認して補正しながらご使用ください。

切削条件時の注意

（1）できるだけ高剛性、高精度の機械をご使用ください。
（2）上表のae （ピックフィード）は目安です。実際には下記のカスプハイトを参考に選定してくだい。
（3）被削材、加工形状に合わせて、適切なクーラントを使用してください。
（4）この切削条件表は切削条件の目安を示すものです。実際の加工では加工形状、目的、使用機械等により条件を調整してください。
（5）機械の回転数が足りない場合には、回転数と送り速度を同じ比率で下げてください。

適用被削材

工具鋼（25～35HRC）SKD
プリハードン鋼（35～45HRC）CENA1,NAK80
焼入れ鋼（45～55HRC）SKD61,SKT4
焼入れ鋼（55～65HRC）SKD11,SKH51
焼入れ鋼（65～70HRC）SKH,HAP

注意・禁止事項

注意・禁止事項

1. 取扱上のご注意

• 工具をケース（梱包）から取り出す際は、工具の飛び出し、落下にご注意ください。特に工具刃部との接触には十分ご注意をお願いします。
• 鋭利な切れ刃を有する工具を取扱う際は、切れ刃を素手で直接触れないように注意してください。

2. 取付け時のご注意

• ご使用前に、工具の傷・割れ等の外観確認を行っていただき、コレットチャック等への取付けは確実に行ってください。
• ご使用中に、異常な振動等が発生した場合は、直ちに機械を停止させて、その振動の原因を取り除いてください。

3. 使用上のご注意

• 切削工具あるいは被削材の寸法・回転の方向は、あらかじめ確認しておいてください。
• 標準切削条件表の数値は、新しい作業の立上げの目安としてご利用ください。切込みが大きい場合、使用機械の剛性が小さい場合あるいは被加工物の性状に応じて切削条件を適正に調整してご使用ください。
• 切削工具材料は硬質の材料です。ご使用中に破損して飛散する場合があります。また、切りくずが飛散することがあります。これらの飛散物等は作業者を切傷させ、火傷あるいは目に入って負傷させる恐れがありますので、工具をご使用中はその周囲に安全カバーを取付け、保護めがね等の保護具を着用して安全な環境下での作業をお願いいたします。
• 切削中に発生する火花や、破損による発熱や、切りくずによる引火・火災の危険があります。引火や爆発の危険のあるところでは使用しないでください。不水溶性切削液をご使用される場合は防火対策を必ず行なってください。
• 工具を本来の目的以外にはご使用にならないでください。

4. 再研削時のご注意

• 再研削時期が不適当であると工具が破損する恐れがあります。適正な工具と交換するか、再研削を行ってください。
• 工具を再研削しますと粉塵が発生します。再研削時にはその周囲に安全カバーを取付け、保護めがね等の保護具を着用してください。
• 本製品には特定化学物質に指定された コバルト及びその無機化合物が含まれています。再研削等の加工を加える場合は特定化学物質障害予防規則（特化則）に従った取扱いをしてください。
