MSBH230 高硬度用2枚刃ボールエンドミル



製品特長・仕様

製品の基本仕様・特長

TiAlNコーティングをベースに進化し続ける【無限コーティング】を採用したエンドミルシリーズです。皮膜特性として硬度Hv3,400、耐酸化温度1,100℃と、従来のTiAlNコーティングより高い特性をもっており、生材から高硬度材まで被削材を問わず、クーラントも水溶性切削油・不水溶性切削油・エアーブロー・オイルミストなど様々な状況に対応できるオールマイティなコーティングです。一般的にコーティングの効果が得られにくい銅の切削でも摩耗が抑えられます。



• スタンダードタイプの高硬度用ボールエンドミル。仕上げ加工に最適。
• 68HRCまでの高硬度材に対応。

性能・試験情報

【被削材】 STAVAX 52HRC（SUS420J2改）での寿命

n：10,000min^-1 Vf：1,500mm/min ap：0.1mm×ae：0.2mm
水溶性切削油 加工時間：132分 切削長150m



【被削材】 炭素鋼 S50Cでの寿命

n：3,400min^-1 Vf：600mm/min ap：9mm×ae：1.2mm
水溶性切削油 加工時間：33分 切削長20m



【被削材】 銅での寿命

n：12,000min^-1 Vf：1,200mm/min ap：0.2mm×ae：0.3mm
水溶性切削油 加工時間：5時間44分 切削長365m

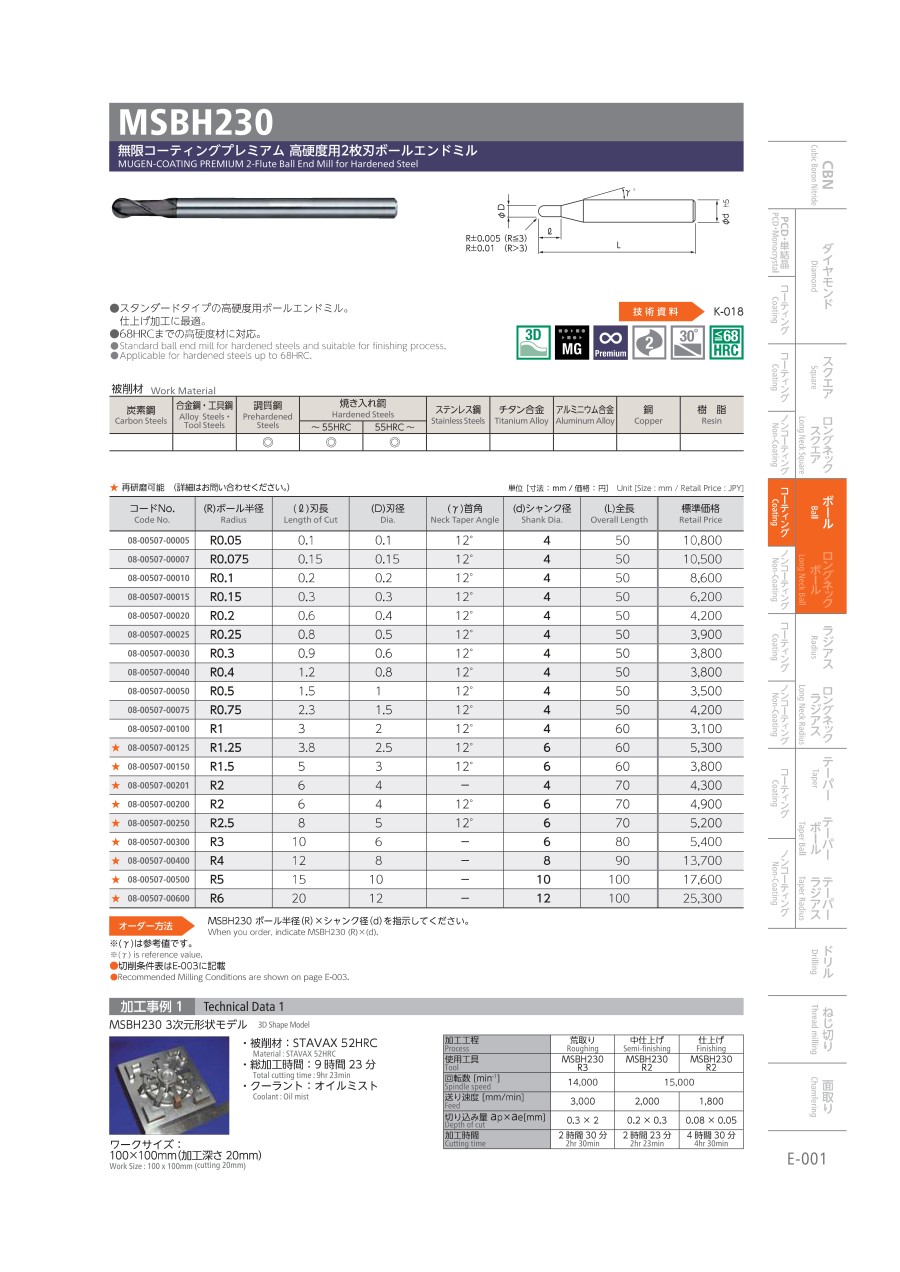

外形図



推奨切削条件

推奨切削条件表

被削材	焼き入れ鋼 SKD61・STAVAX・HPM-38 （～52HRC）				焼き入れ鋼 SKD11 （～62HRC）
Rサイズ	切り込み量		送り速度	回転数	切り込み量		送り速度	回転数
	ap mm	ae mm	mm/min	min-1	ap mm	ae mm	mm/min	min-1
0.05	0.005	0.005	150	40,000	0.003	0.005	100	40,000
0.075	0.005	0.005	180	40,000	0.003	0.005	150	40,000
0.1	0.01	0.02	360	40,000	0.01	0.01	320	40,000
0.15	0.01	0.03	420	40,000	0.01	0.02	360	40,000
0.2	0.02	0.06	1,000	40,000	0.02	0.05	820	40,000
0.25	0.03	0.07	1,200	40,000	0.025	0.05	1,000	40,000
0.3	0.05	0.1	1,600	40,000	0.03	0.06	1,200	40,000
0.4	0.1	0.15	2,200	40,000	0.07	0.1	1,800	40,000
0.5	0.1	0.3	2,500	40,000	0.1	0.2	2,000	30,000
0.75	0.15	0.3	3,000	30,000	0.1	0.3	2,500	30,000
1	0.2	0.5	3,000	25,000	0.2	0.5	2,500	25,000
1.25	0.2	0.6	3,000	25,000	0.2	0.5	2,500	20,000
1.5	0.2	0.8	3,000	20,000	0.2	0.6	2,500	18,000
2	0.3	1.5	3,000	20,000	0.2	0.8	2,500	16,000
2.5	0.3	1.5	3,000	18,000	0.2	1.2	2,500	12,000
3	0.3	2	3,000	16,000	0.3	1.2	2,500	8,000
4	0.5	2	2,500	10,000	0.4	1.2	1,800	7,000
5	0.7	2.5	2,000	7,000	0.5	1.5	1,500	5,000
6	1	3	1,500	5,000	0.6	2	1,200	4,000

被削材	ハイス  SKH（～65HRC）
Rサイズ	切り込み量		送り速度	回転数
	ap mm	ae mm	mm/min	min-1
0.05	0.002	0.005	60	40,000
0.075	0.002	0.005	100	40,000
0.1	0.003	0.005	240	40,000
0.15	0.005	0.01	300	40,000
0.2	0.01	0.02	480	40,000
0.25	0.015	0.03	600	40,000
0.3	0.02	0.05	720	30,000
0.4	0.05	0.1	1,200	30,000
0.5	0.08	0.1	1,400	25,000
0.75	0.1	0.2	2,000	25,000
1	0.15	0.3	2,000	20,000
1.25	0.15	0.3	2,000	16,000
1.5	0.2	0.5	2,000	14,000
2	0.2	0.6	2,000	12,000
2.5	0.2	0.7	2,000	9,200
3	0.2	1	2,000	7,000
4	0.3	1	1,200	5,000
5	0.4	1.2	1,000	4,000
6	0.5	1.5	800	3,000

切削条件時の注意

※切り込み量の、apは深さ方向の切り込み量、aeはピックフィードを示します。
※オイルミストクーラントをお奨めします。
※回転数と送り速度は、同じ割合で調整してください。
※切り込み量、機械剛性により条件が異なることがあります。その都度調整してください。
※工具突出し量は、必要以上に出さないでください。

適用被削材

炭素鋼	合金鋼 ・ 工具鋼	調質鋼	焼入れ鋼		ステン レス鋼	耐熱 合金	チタン鋼	アルミ 合金	銅合金	樹脂	グラフ ァイト	硬脆材 ・ 超硬合金
			～ 55HRC	55HRC ～
-	-	◎	◎	◎	-	-	-	-	-	-	-	-
