タンガロイ

TACミル THE4000IA用インサート

カタログ

通常単価(税別): 951円～20,400円

税込単価: 1,046円～22,440円

通常出荷日：1日目

正方形片面仕様のインサート。【特長】・フラットトップタイプ設定のチップ（フライス加工用）。・型番：SE...

よく一緒に見られています

タンガロイ

通常出荷日：1 日目

よく一緒に見られています

タンガロイ

通常出荷日：1 日目～

未確定：候補が4型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

TACミル THE4000IA用インサートの外形図と寸法について

TACミルTHE4000IA用インサート／型番：SECN42ZFR-DIAの寸法図

型番：SEEN／SECN42Z

-	-	超硬		PCD			-
-	-	TH10	-	DX140	-	-	-
P	鋼	-	-	-	-	-	-
M	ステンレス	-	-	-	-	-	-
K	鋳鉄	-	-	-	-	-	-
N	非鉄金属	★	-	★	-	-	-
S	難削材	-	-	-	-	-	-
H	高硬度材	-	-	-	-	-	-

形番	Max.ap	超硬		PCD			A	B	T	bs
形番	Max.ap	TH10	-	DX140	-	-	A	B	T	bs
SECN42ZFR-DIA	3.5	-	-	●	-	-	12.7	12.7	3.18	2.5
SECN42ZFR	6	●	-	-	-	-	12.7	12.7	3.18	2.5
SEEN42ZFR	6	●	-	-	-	-	12.7	12.7	3.18	2.5

●：設定アイテム

この商品の使用上の注意について

・T-DIAはダイヤモンド系超高圧焼結体です。
・1コーナ使用タイプとなります。

型番リスト

表示件数

型番

形状（型番頭文字）

利用可能コーナー数

材種分類

材種

精度

トラスココード

刃先種類

ISO型番

参考図

CADデータ有無

(2D/3D)

最小発注数量

S(正方形)	1	T-DIA	DX140	C	-	-	SECN1203ZEFR-D	-	2D／3D	1個
S(正方形)	4	超硬	TH10	C	-	-	SECN1203ZEFR	-	-	10個
S(正方形)	4	超硬	TH10	E	-	-	SEEN1203ZEFR	-	-	10個
その他	1	T-DIA	DX140	C	825-4041	さらい刃	SECX1203ZEFR-WD	図3	-	1個

通常単価(税別) (税込単価)	通常出荷日

19,357円 ( 21,293円 )	1日目
1,803円 ( 1,983円 )	1日目
951円 ( 1,046円 )	1日目
20,400円 ( 22,440円 )	1日目

詳細情報

基本情報

基本情報

正方形片面仕様のインサート。
【特長】
・フラットトップタイプ設定のチップ（フライス加工用）。
・型番：SECN42ZFR-DIA-DX140はT-DIAに分類し、ダイヤモンド系超高圧焼結体で1コーナ使用タイプ。
・型番：SEEN/SECN42Zは超硬で4コーナ使用タイプ。
・汎用タイプの普通刃。
【用途】
・アルミ合金、非鉄金属の汎用加工用として利用可能。
・肩削り用として最適。

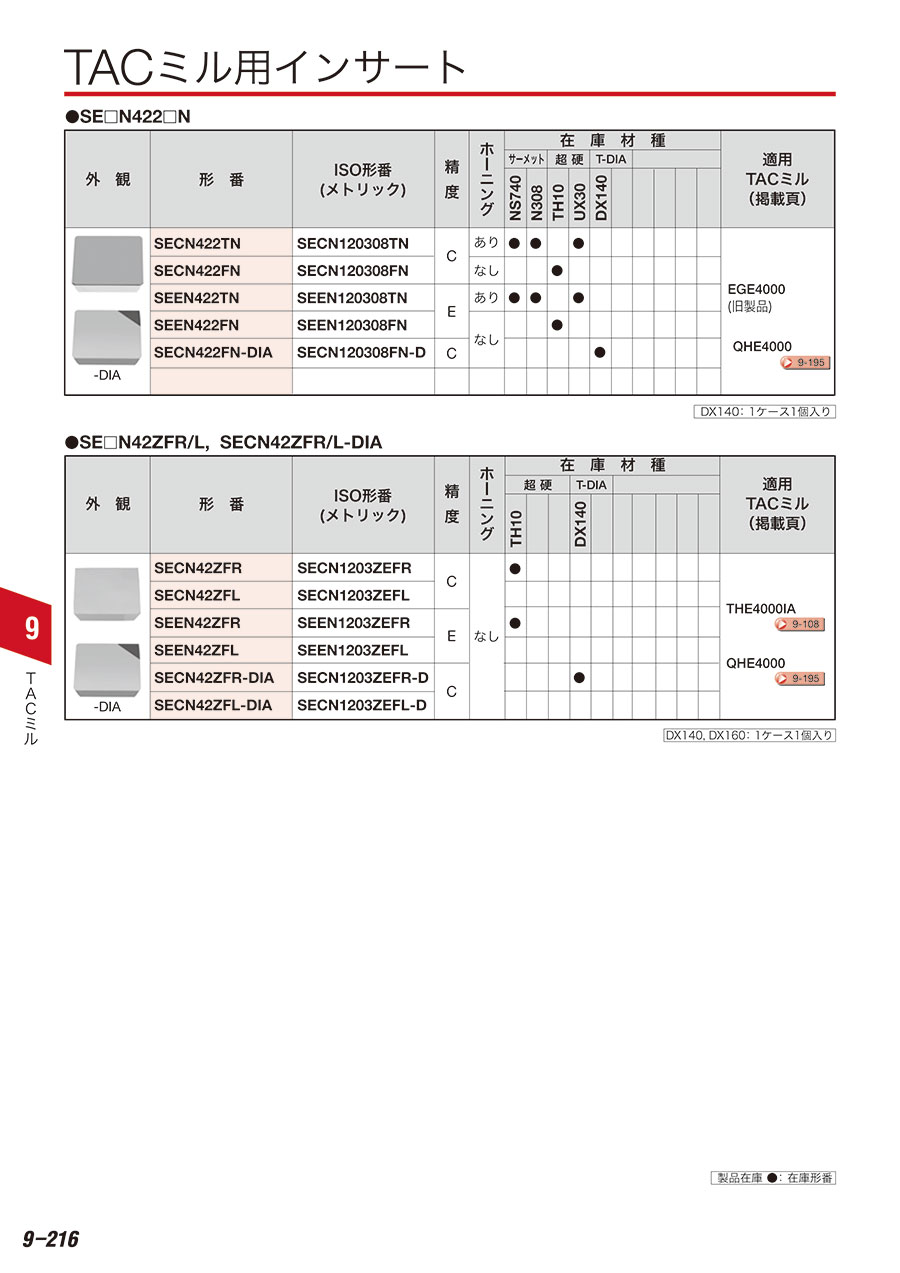

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

京セラ
ミーリング用チップ正方形
タンガロイ
タンガロイ・多機能カウンターボーリング工具インサート SPM□/SPX□

【発注単位数量についてご案内】発注単位数量10個単位となります。
一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
