タンガロイ

内径溝入れ加工用バイト SNGR／L形

Name: 内径溝入れ加工用バイト SNGR／L形
Brand: タンガロイ
SKU: 223000411519
Rating: 5 (1 reviews)

カタログ

通常単価(税別): 13,950円～57,328円

税込単価: 15,345円～63,061円

通常出荷日：在庫品1日目～5日目一部当日出荷可能

内径溝入れ加工用工具溝幅：1.0～5.0mm。【特長】・汎用的な内径溝入れ加工に対応。

55.0

ホルダ本体には、チップは付属しておりません。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

詳細を確認

よく一緒に見られています

タンガロイ

内径溝入れ、旋削用バイト CTIR

通常価格(税別)： 23,980円 (税込価格：26,378円)

通常出荷日：1 日目

よく一緒に見られています

タンガロイ

内径溝入れ加工用バイト CGXR／L形

通常価格(税別)： 25,920円 (税込価格：28,512円)

通常出荷日：1 日目～

未確定：候補が26型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

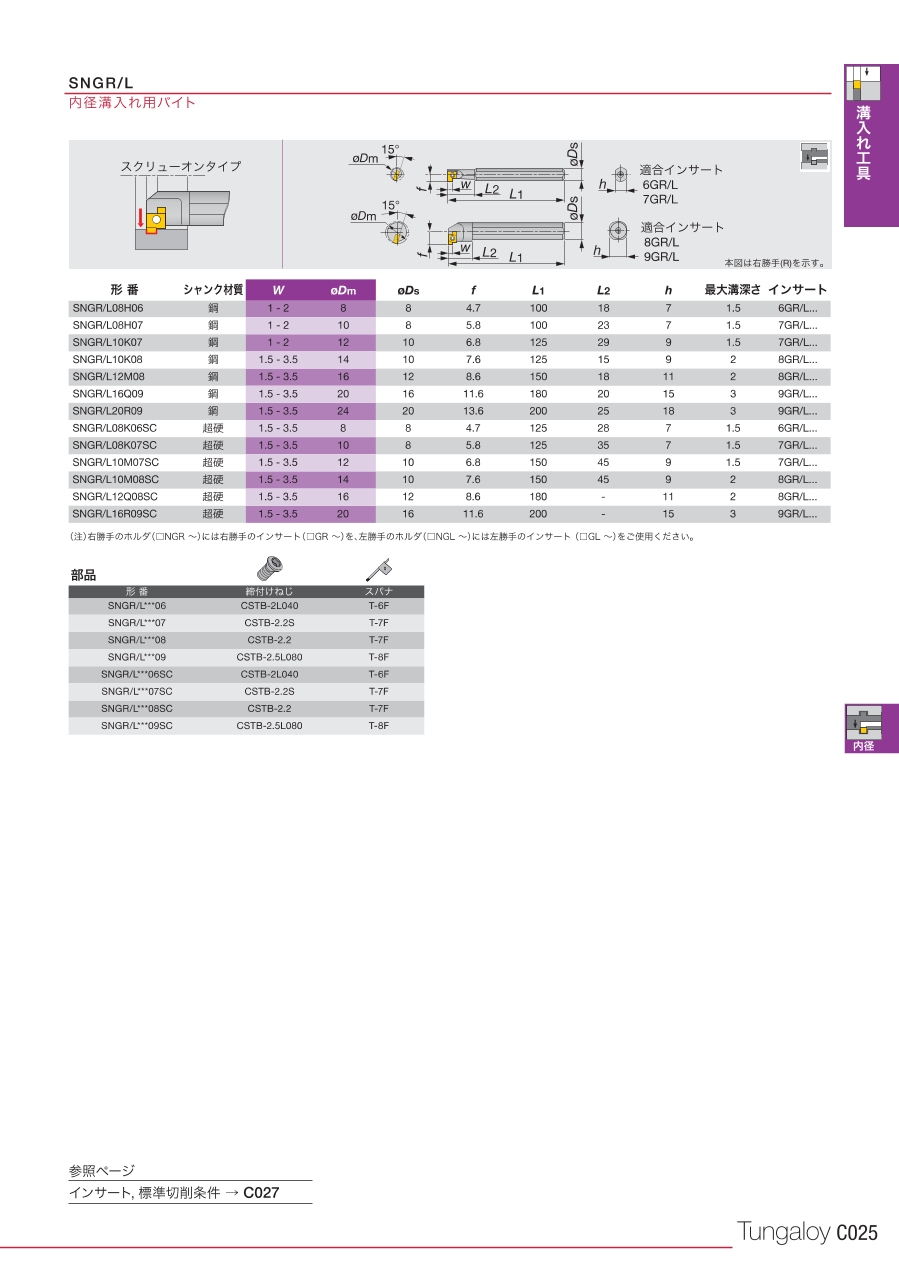

外形図

内径溝入れ加工用工具

SNG

スクリューオンタイプ

本図は右勝手（R）を示す

最大溝幅 (mm)	最小加工径 φDm	シャンク	形番	使用インサート	最大溝深さ (mm)	寸法(mm)					部品
最大溝幅 (mm)	最小加工径 φDm	シャンク	形番	使用インサート	最大溝深さ (mm)	φDs	f	L₁	L₂	h	締付けねじ	レンチ
2	8	鋼	SNGR/L08H06	6GR/L□□□	1.5	8	4.7	100	18	7	CSTB-2L040	T-6F
	10		SNGR/L08HO7	7GR/L□□□		8	5.8	100	23	7	CSTB-2.2S	T-7F
	12		SNGR/L10K07	7GR/L□□□		10	6.8	125	29	9	CSTB-2.2S
3.5	14		SNGR/L10K08	8GR/L□□□	2	10	7.6	125	15	9	CSTB-2.2
3.5	16		SNGR/L12M08	8GR/L□□□	2	12	8.6	150	18	11	CSTB-2.2
3.5	20		SNGR/L16Q09	9GR/L□□□	3	16	11.6	180	20	15	CSTB-2.5L080	T-8F
3.5	24		SNGR/L20R09	9GR/L□□□	3	20	13.6	200	25	18	CSTB-2.5L080	T-8F
2	8	超硬	SNGR/L08K06SC	6GR/L□□□	1.5	8	4.7	125	28	7	CSTB-2L040	T-6F
	10		SNGR/L08K07SC	7GR/L□□□		8	5.8	125	35	7	CSTB-2.2S	T-7F
	12		SNGR/L10M07SC	7GR/L□□□		10	6.8	150	45	9	CSTB-2.2S
3.5	14		SNGR/L10M08SC	8GR/L□□□	2	10	7.6	150	45	9	CSTB-2.2
3.5	16		SNGR/L12Q08SC	8GR/L□□□	2	12	8.6	180	-	11	CSTB-2.2
3.5	20		SNGR/L16R09SC	9GR/L□□□	3	16	11.6	200	-	15	CSTB-2.5L080	T-8F

型番リスト

表示件数

型番

適合刃幅

(mm)

最小加工径

(mm)

最大溝深さ

(mm)

勝手

シャンク径

(mm)

全長

(mm)

シャンク高さ

(mm)

シャンク幅

(mm)

トラスココード

CADデータ有無

(2Ｄ/3Ｄ)

頭部

刃先距離

シャンク材質

適合チップ

クランプねじ

スパナ

締付けトルク

(N・ｍ)

最小発注数量

1～2	8	1.5	左	8	100	7	-	711-0596	2D	18	4.7	鋼	6GL□□□	CSTB-2L040	T-6F	0.7	1個
1～2	10	1.5	左	8	100	7	-	711-0600	2D	23	5.8	鋼	7GL□□□	CSTB-2.2S	T-7F	1	1個
1.5～3.5	8	1.5	左	8	125	7	-	711-2289	3D	28	4.7	超硬	6GL□□□	CSTB-2L040	T-6F	0.7	1個
1.5～3.5	10	1.5	左	8	125	7	8	711-0618	-	35	5.8	超硬	7GL□□□	CSTB-2.2S	T-7F	1	1個
1～2	12	1.5	左	10	125	9	-	711-0626	2D	29	6.8	鋼	7GL□□□	CSTB-2.2S	T-7F	1	1個
1.5～3.5	14	2	左	10	125	9	-	711-0634	2D	15	7.6	鋼	8GL□□□	CSTB-2.2	T-7F	1	1個
1.5～3.5	12	1.5	左	10	150	9	10	711-2297	-	45	6.8	超硬	7GL□□□	CSTB-2.2S	T-7F	1	1個
1.5～3.5	14	2	左	10	150	9	-	711-2301	3D	45	7.6	超硬	8GL□□□	CSTB-2.2	T-7F	1	1個
1.5～3.5	16	2	左	12	150	11	-	711-2319	2D	18	8.6	鋼	8GL□□□	CSTB-2.2	T-7F	1	1個
1.5～3.5	16	2	左	12	180	11	12	711-6772	-	-	8.6	超硬	8GL□□□	CSTB-2.2	T-7F	1	1個
1.5～3.5	20	3	左	16	180	15	-	711-6781	2D	20	11.6	鋼	9GL□□□	CSTB-2.5L080	T-8F	1.3	1個
1.5～3.5	20	3	左	16	200	15	-	711-6799	-	-	11.6	超硬	9GL□□□	CSTB-2.5L080	T-8F	1.5	1個
1.5～3.5	24	3	左	20	200	18	-	711-6802	2D	25	13.6	鋼	9GL□□□	CSTB-2.5L080	T-8F	1.3	1個
1～2	8	1.5	右	8	100	7	-	349-9839	2D	18	4.7	鋼	6GR□□□	CSTB-2L040	T-6F	0.7	1個
1～2	10	1.5	右	8	100	7	-	349-9847	2D	23	5.8	鋼	7GR□□□	CSTB-2.2S	T-7F	1	1個
1.5～3.5	8	1.5	右	8	125	7	-	349-9855	2D	28	4.7	超硬	6GR□□□	CSTB-2L040	T-6F	0.7	1個
1.5～3.5	10	1.5	右	8	125	7	-	711-0642	-	35	5.8	超硬	7GR□□□	CSTB-2.2S	T-7F	1	1個
1～2	12	1.5	右	10	125	9	-	349-9863	2D	29	6.8	鋼	7GR□□□	CSTB-2.2S	T-7F	1	1個
1.5～3.5	14	2	右	10	125	9	-	349-9871	2D	15	7.6	鋼	8GR□□□	CSTB-2.2	T-7F	1	1個
1.5～3.5	12	1.5	右	10	150	9	-	711-2327	-	45	6.8	超硬	7GR□□□	CSTB-2.2S	T-7F	1	1個
1.5～3.5	14	2	右	10	150	9	-	711-5334	3D	45	7.6	超硬	8GR□□□	CSTB-2.2	T-7F	1	1個
1.5～3.5	16	2	右	12	150	11	-	349-9880	2D	18	8.6	鋼	8GR□□□	CSTB-2.2	T-7F	1	1個
1.5～3.5	16	2	右	12	180	11	-	711-6811	2D／3D	-	8.6	超硬	8GR□□□	CSTB-2.2	T-7F	1	1個
1.5～3.5	20	3	右	16	180	15	-	349-9898	2D	20	11.6	鋼	9GR□□□	CSTB-2.5L080	T-8F	1.3	1個
1.5～3.5	20	3	右	16	200	15	-	711-6829	2D／3D	-	11.6	超硬	9GR□□□	CSTB-2.5L080	T-8F	1.5	1個
1.5～3.5	24	3	右	20	200	18	-	711-6837	2D	25	13.6	鋼	9GR□□□	CSTB-2.5L080	T-8F	1.3	1個

通常単価(税別) (税込単価)	通常出荷日

13,950円 ( 15,345円 )	1日目
13,950円 ( 15,345円 )	1日目
31,465円 ( 34,612円 )	1日目
31,465円 ( 34,612円 )	1日目
14,750円 ( 16,225円 )	1日目
14,750円 ( 16,225円 )	1日目
35,627円 ( 39,190円 )	1日目
35,627円 ( 39,190円 )	1日目
16,866円 ( 18,553円 )	1日目
39,858円 ( 43,844円 )	1日目
18,912円 ( 20,803円 )	1日目
57,328円 ( 63,061円 )	1日目
19,785円 ( 21,764円 )	1日目
13,978円 ( 15,376円 )	5日目
13,978円 ( 15,376円 )	1日目
31,465円 ( 34,612円 )	在庫品1日目当日出荷可能
31,465円 ( 34,612円 )	1日目
14,778円 ( 16,256円 )	1日目
14,778円 ( 16,256円 )	5日目
35,627円 ( 39,190円 )	1日目
35,627円 ( 39,190円 )	1日目
16,866円 ( 18,553円 )	1日目
39,858円 ( 43,844円 )	1日目
18,912円 ( 20,803円 )	1日目
57,328円 ( 63,061円 )	1日目
19,785円 ( 21,764円 )	1日目

詳細情報

基本情報

基本情報

内径溝入れ加工用工具溝幅：1.0～5.0mm。
【特長】
・汎用的な内径溝入れ加工に対応。

ご注意

ホルダ本体には、チップは付属しておりません。
〈表示価格に関する重要なお知らせ〉
型番確定後にページ右部の“価格を確認”ボタンをクリック頂くと最新価格が表示されます。
CADデータダウンロードをご利用の際は、CADデータのご用意がない商品が一部ございますので絞り込み条件の「CADデータ」項目（2D／3D）を選択後、ダウンロードボタンをご利用ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

内径溝入れ加工用バイト SNGR／L形のレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

内径溝入れ

満足度：5.02020/06/07

内径溝入れ加工に使用してます。バリエージョンが加工内容にマッチするのでよく使用している工具です。
